Descripción del Producto
xCaracterísticas Principales

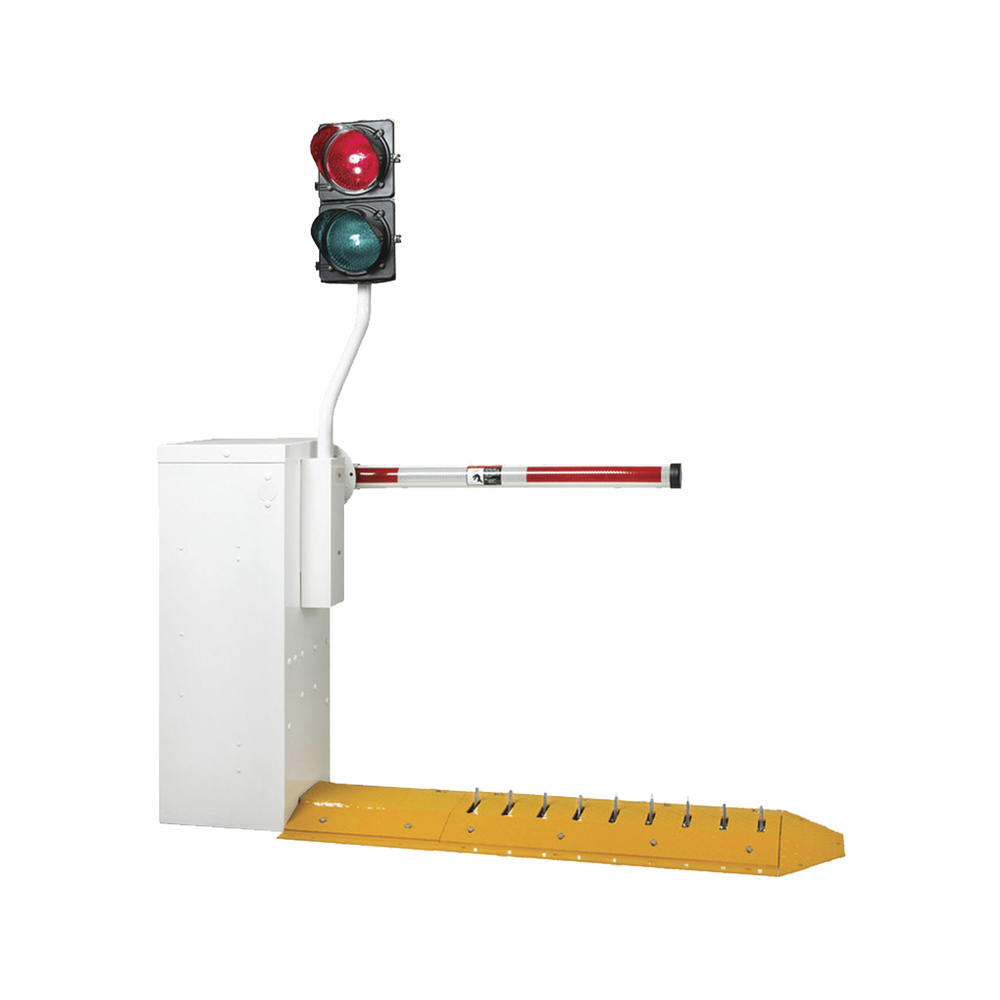

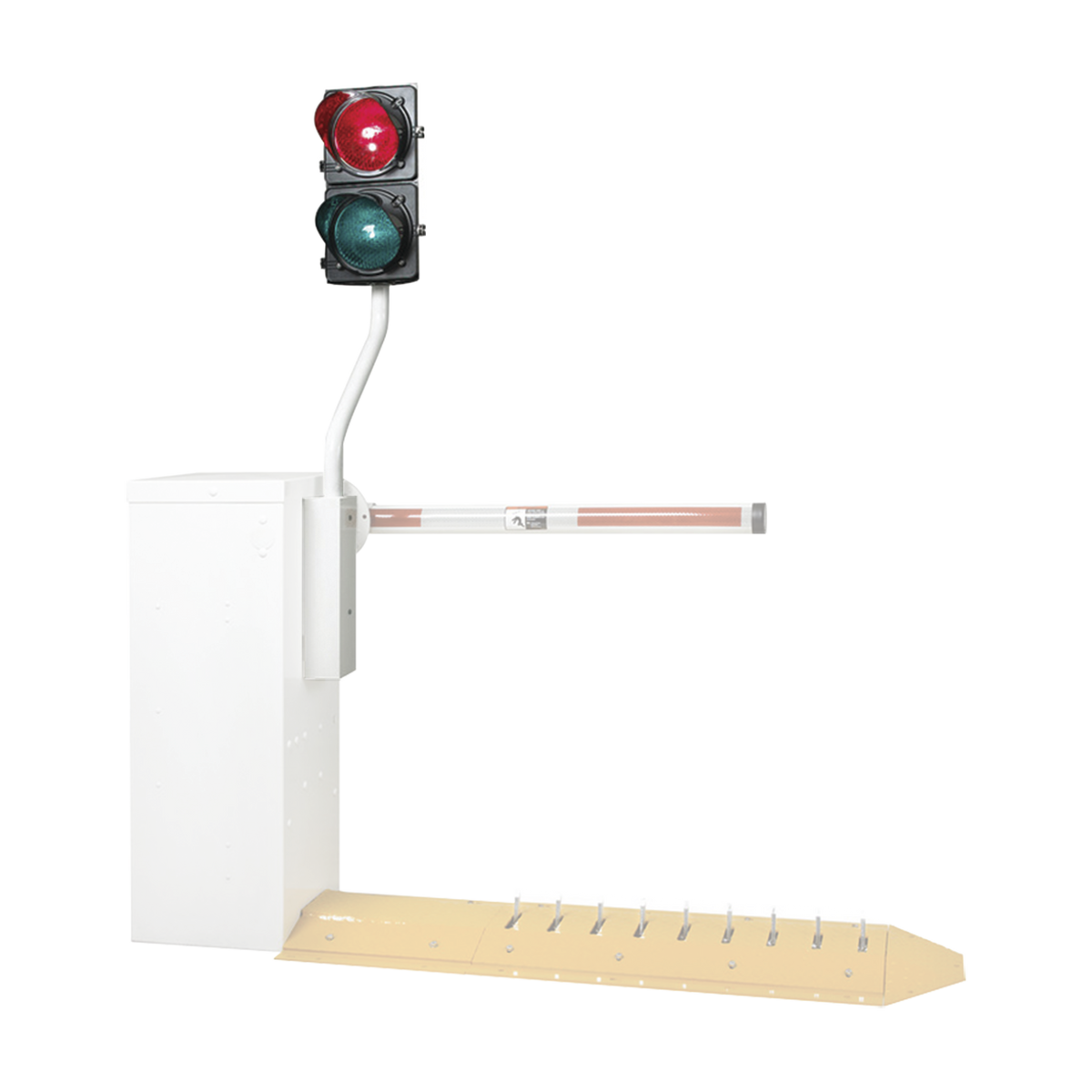

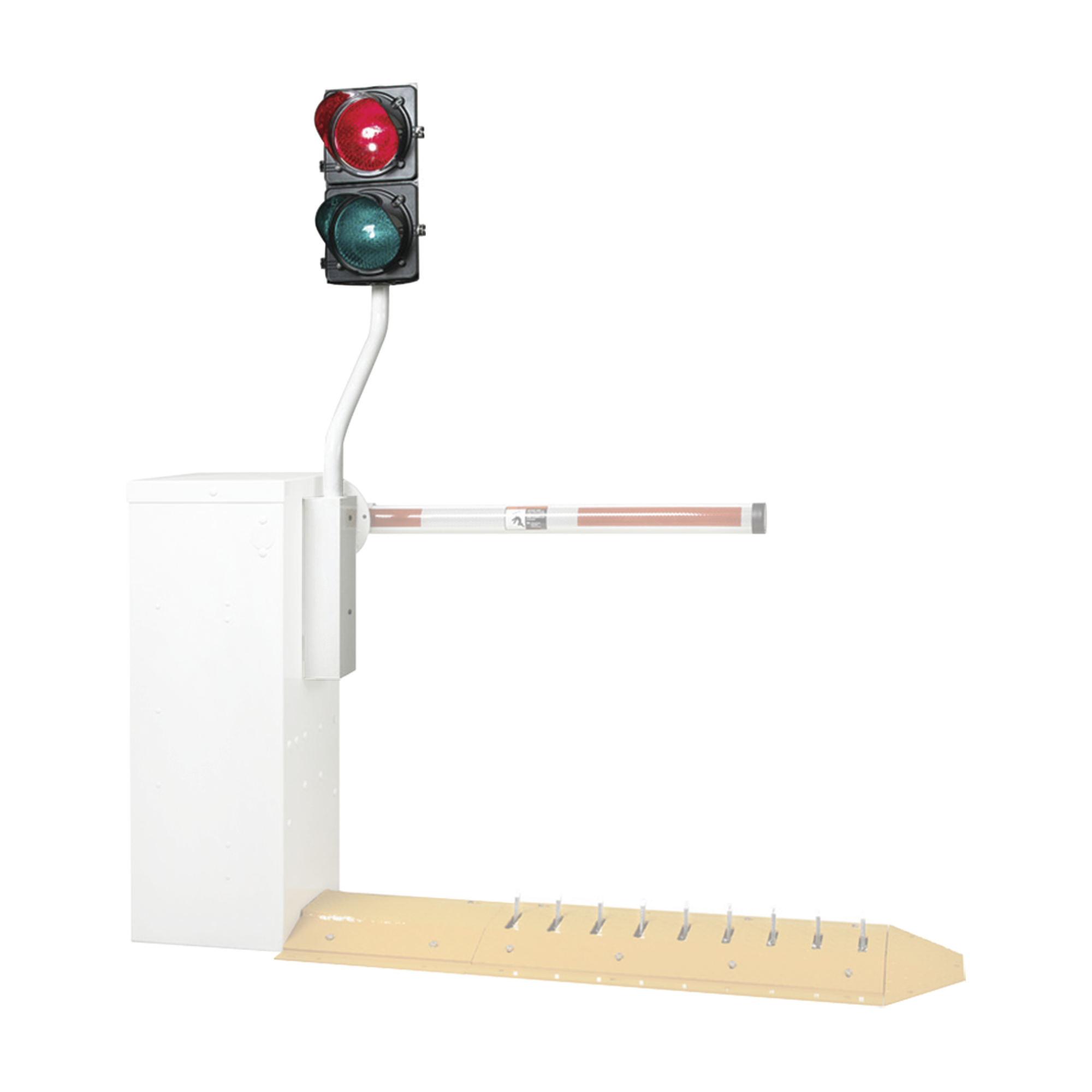

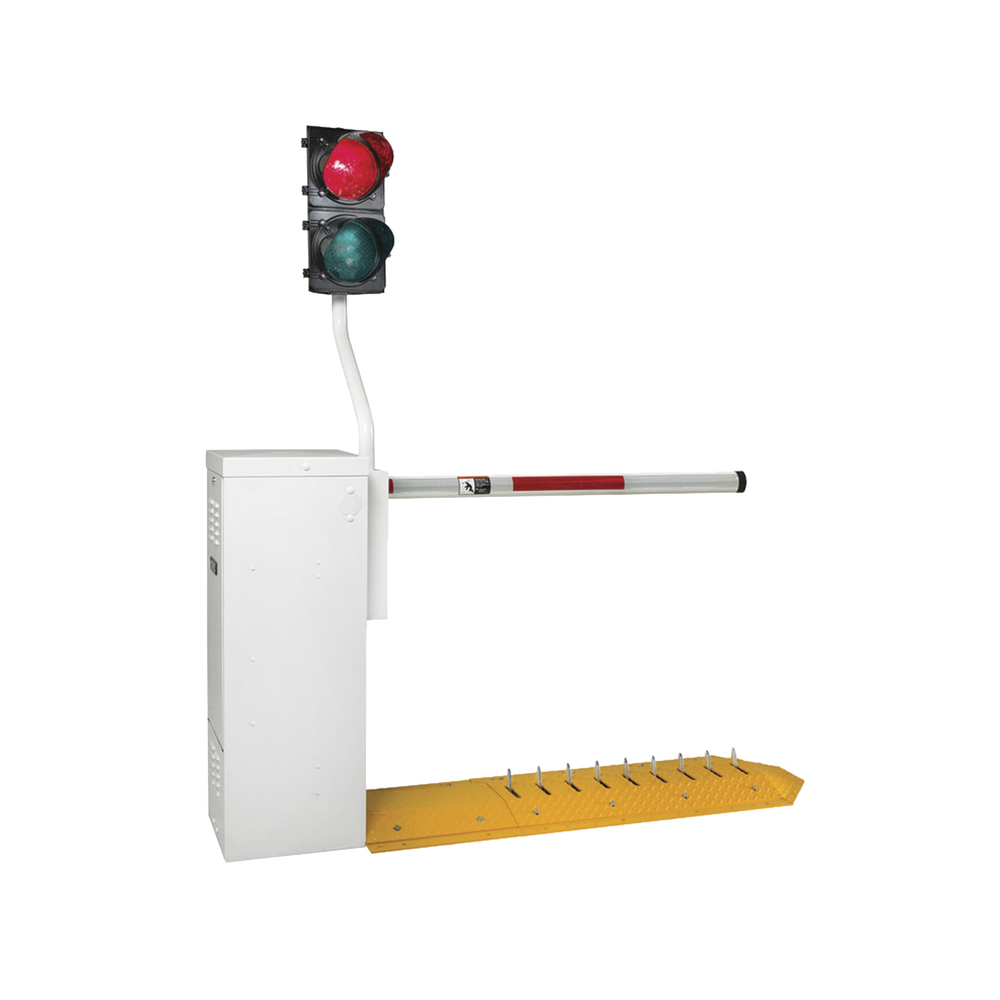

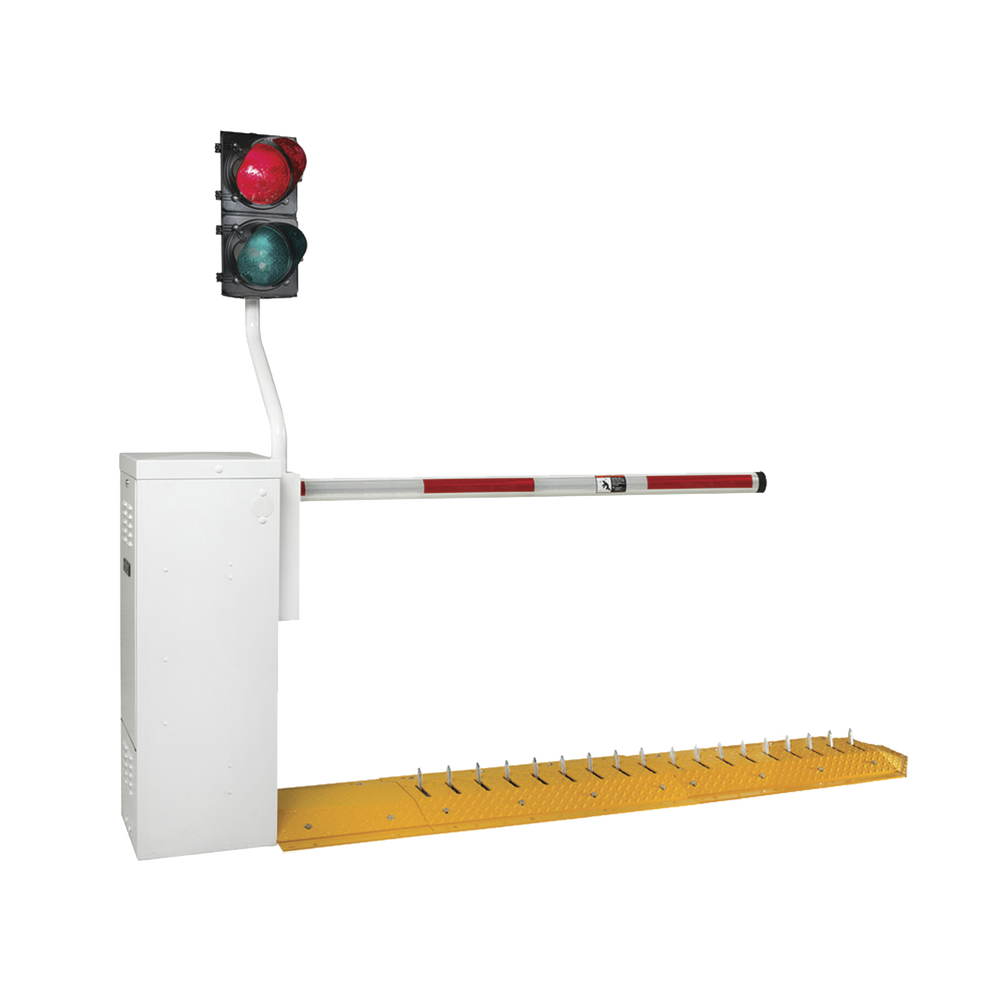

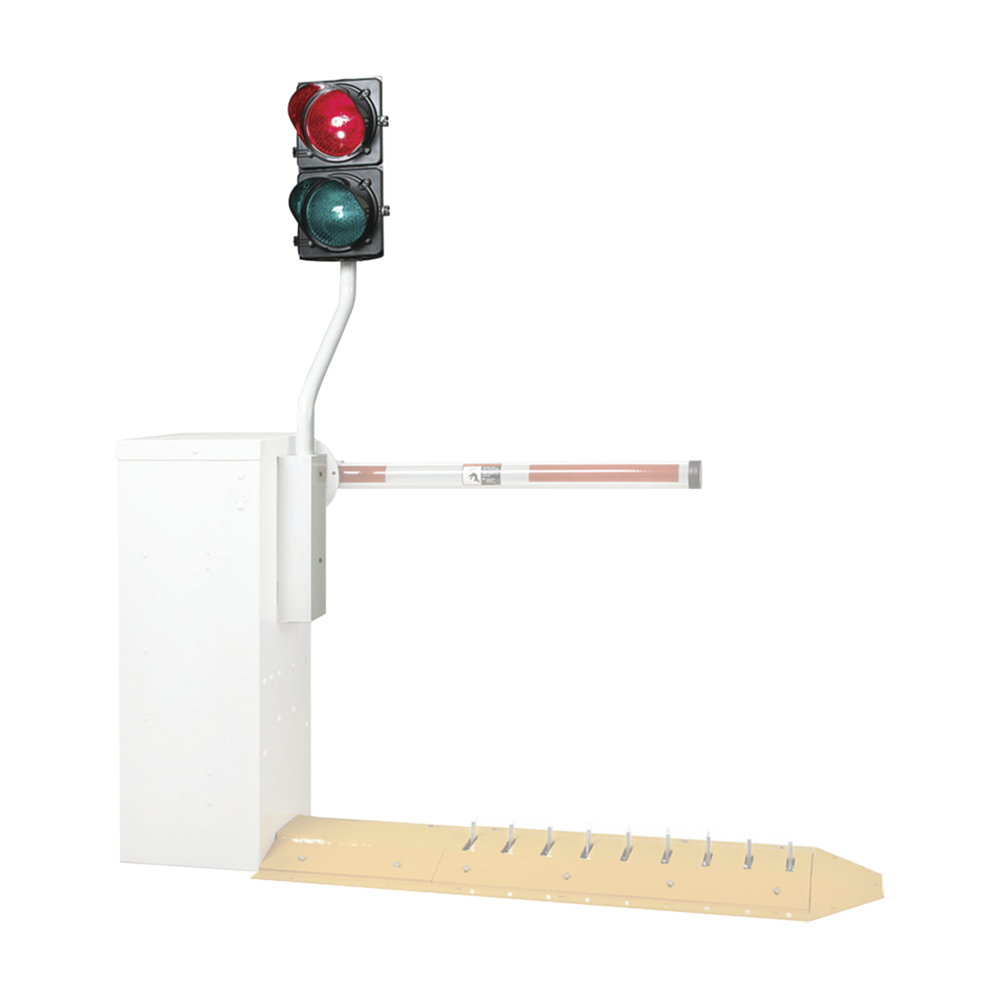

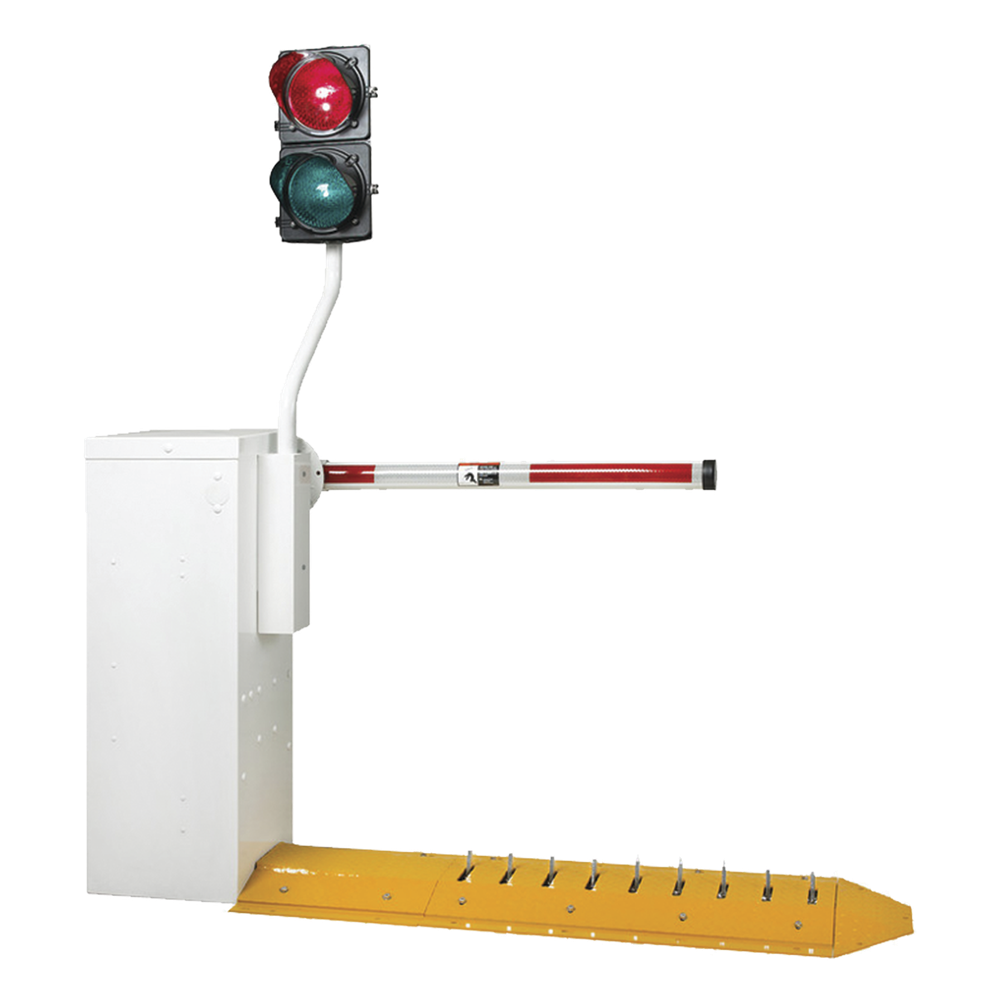

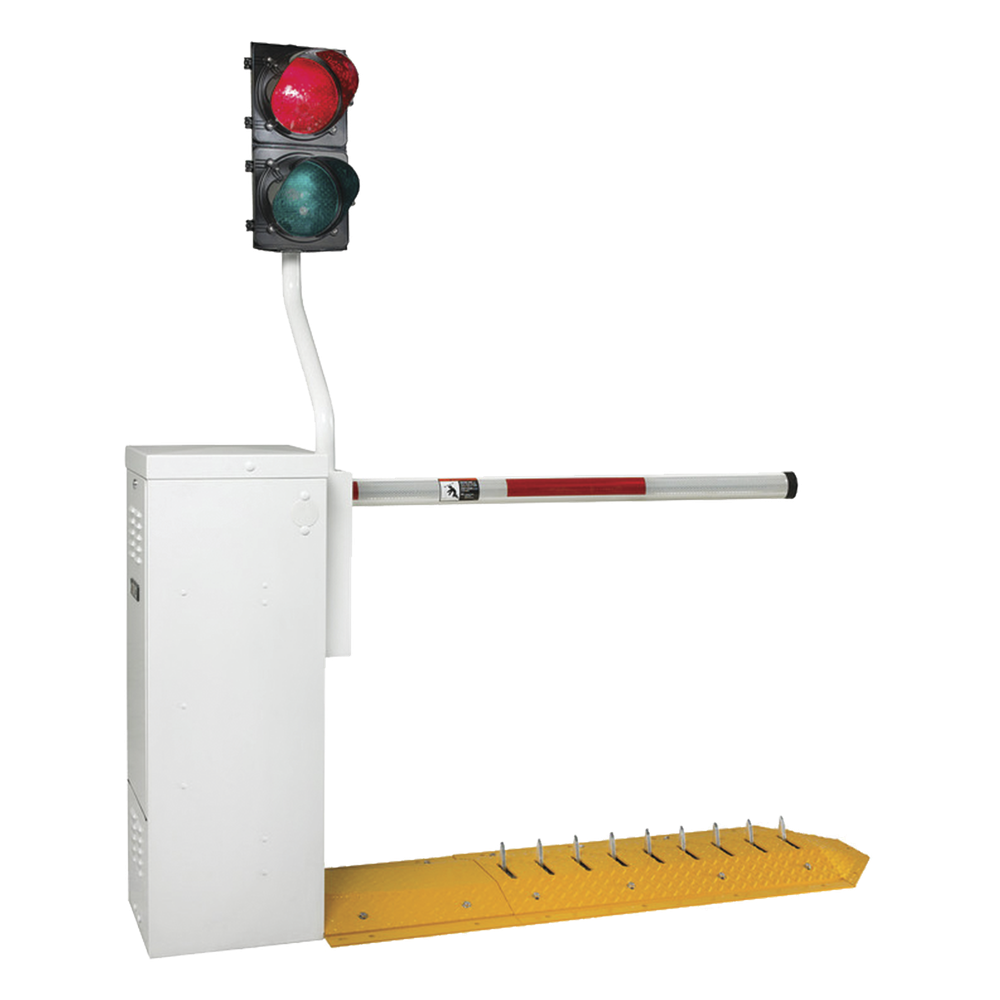

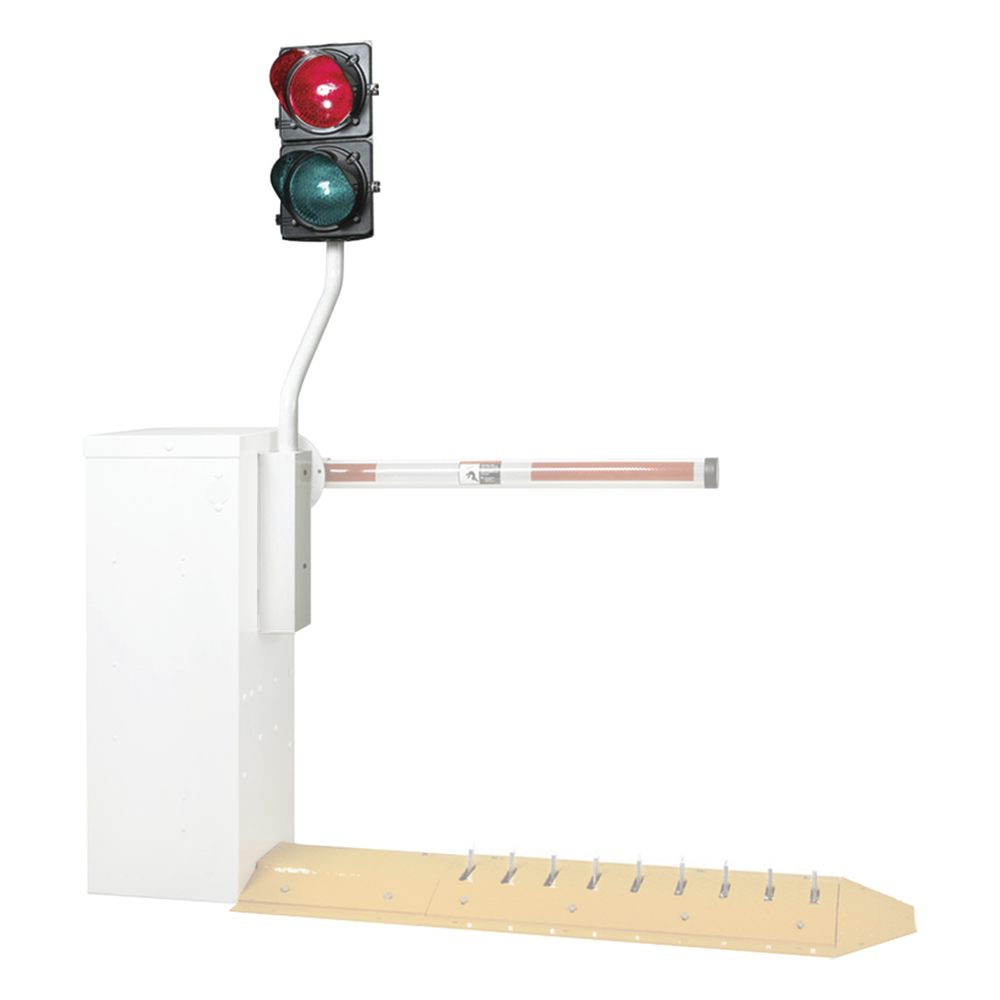

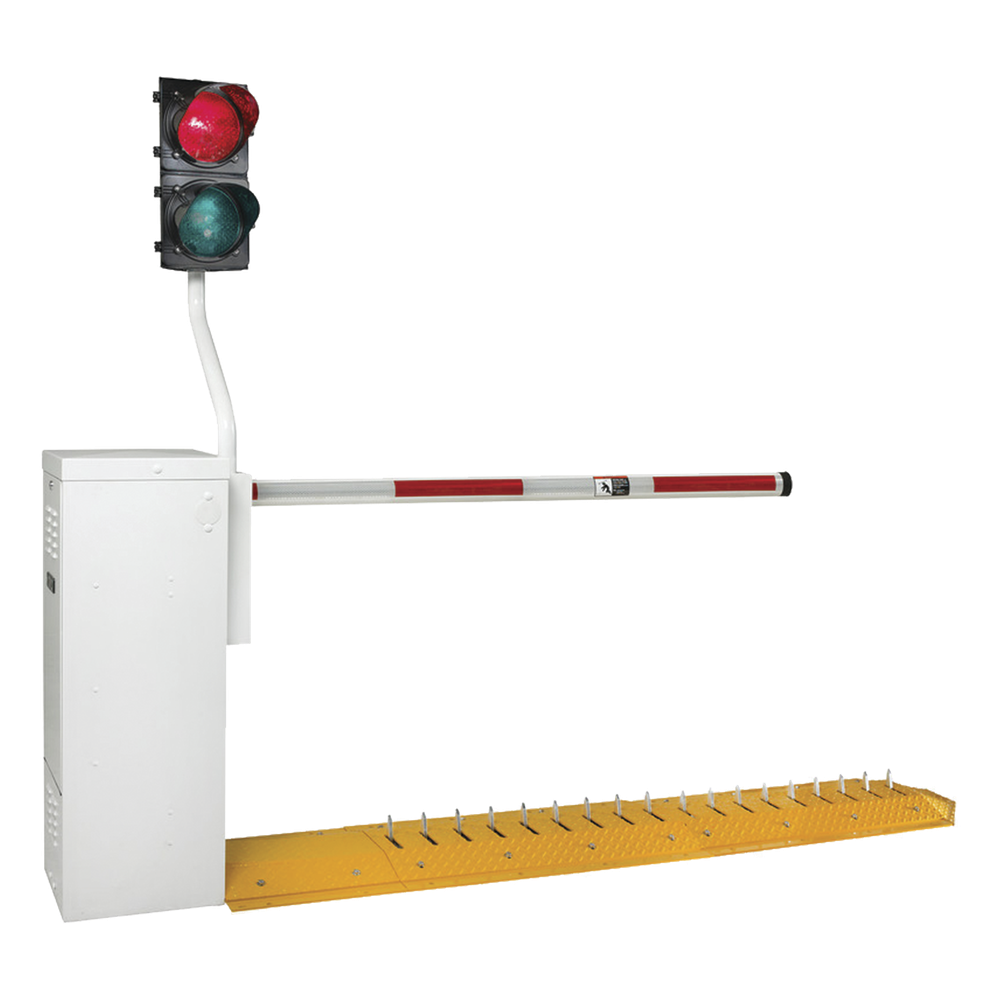

- Luz de tráfico rojo/verde integrada para seguridad
- Montaje específico para barreras Doorking
- Compatible con modelos 1601-080, 1601-180, 1603-180 y 1602-090
- Incluye tornillería para instalación sencilla
- Modelo 1603-222 con cable de 6 Ft y poste de 35'
Especificaciones Técnicas
- Sincronización con ciclo de apertura/cierre de barrera
- Luz roja permanente, cambia a verde cuando el brazo está completamente levantado
- Transformador 12 VDC incluido
- Cable de 6 pies
- Poste de 35' (modelo 1603-222)
- Conexión de 3 hilos entre la luz y la barrera
Notas de Instalación
- Instalar en el lado opuesto a la puerta de acceso
- Utilizar tubo de 2' para el cableado
- Asegurar con tuerca de tubo de 2'
- Mantener los cables alejados de partes móviles
- Desconectar la alimentación AC antes de la instalación
- Apagar el interruptor de alimentación DC en ciertos modelos
Conexión Eléctrica
- Conexión a 12 VDC
- Cableado: Rojo (NC), Blanco (Común), Verde (NO)
- Terminales de conexión identificados por color
- Relevador de brazo con contactos NC y NO
