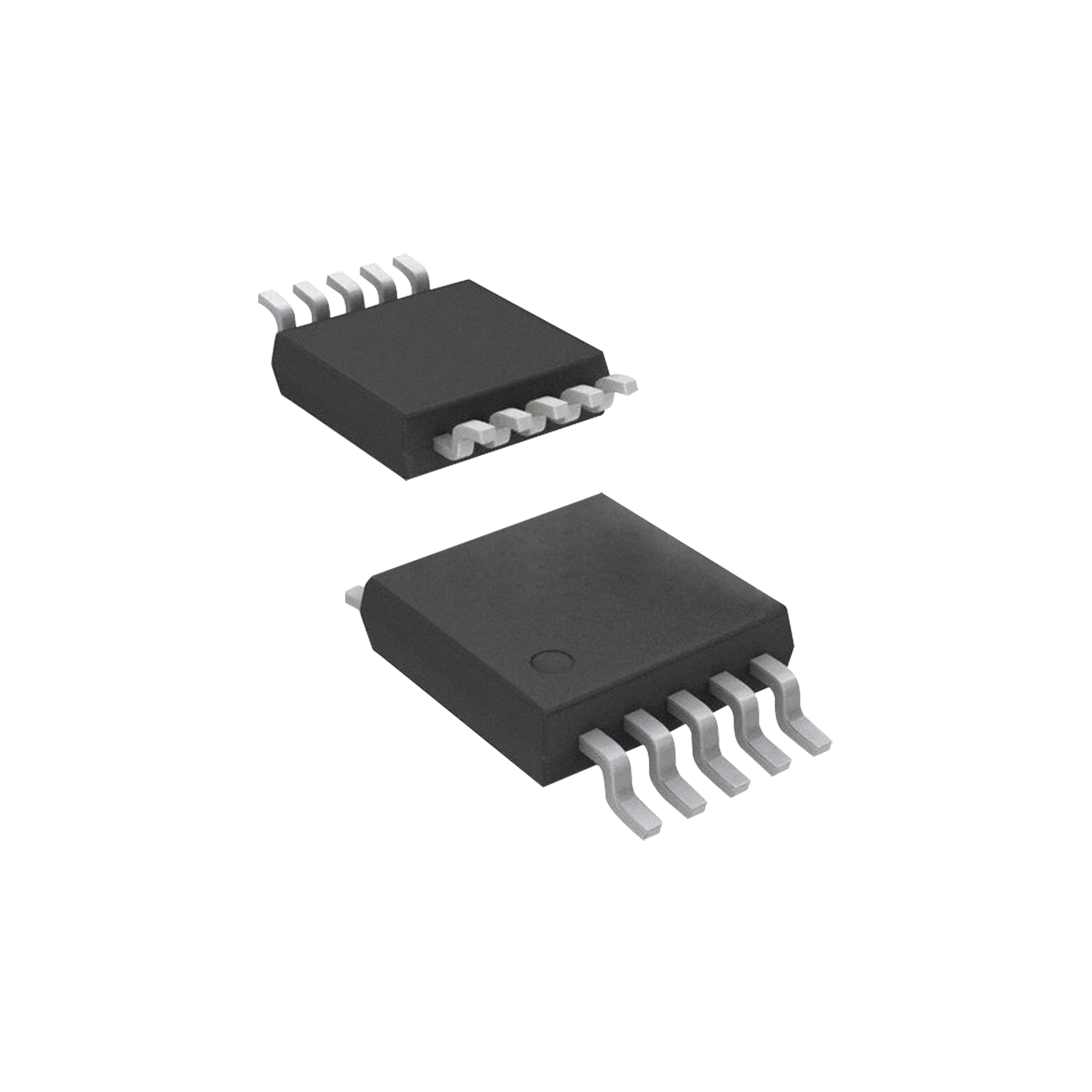

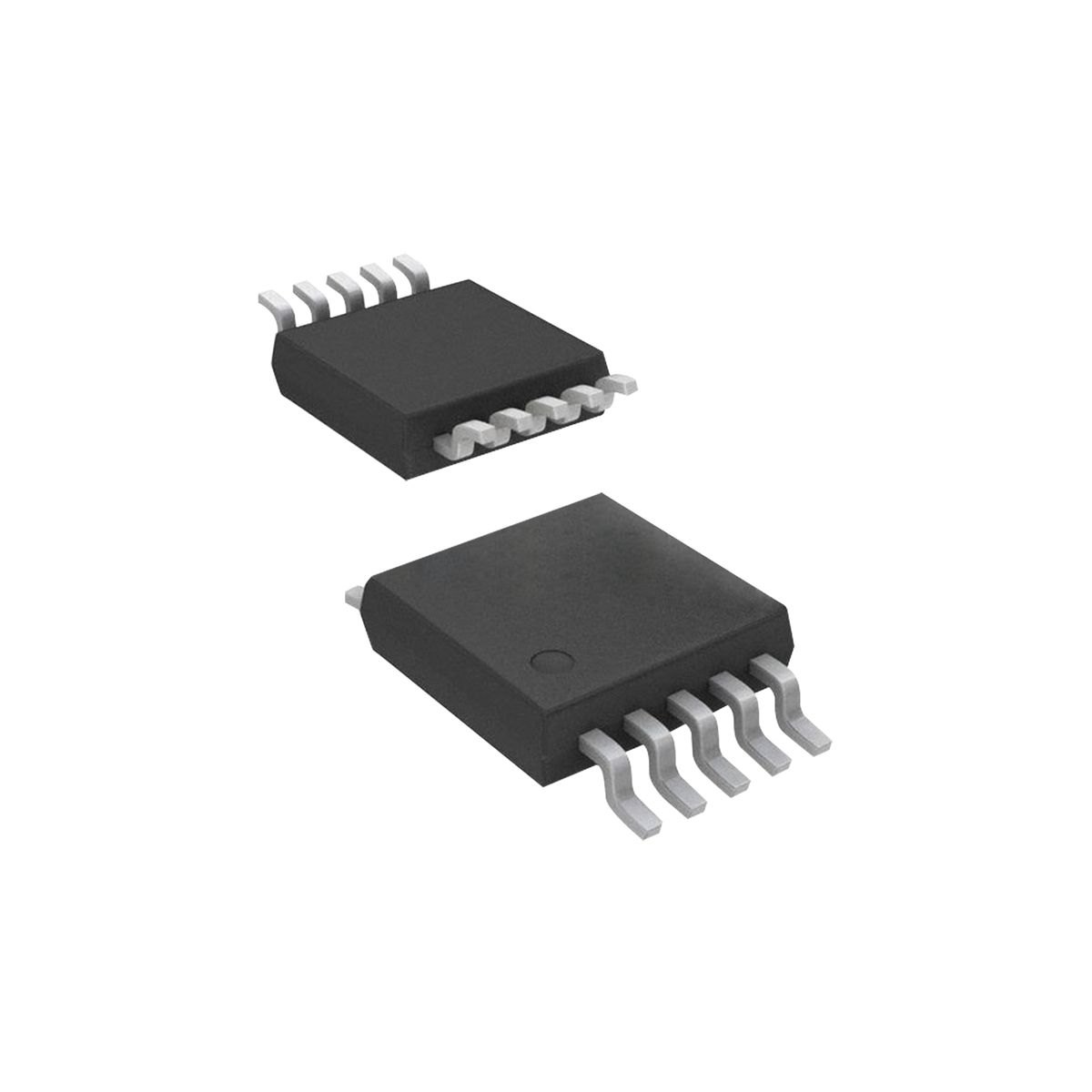

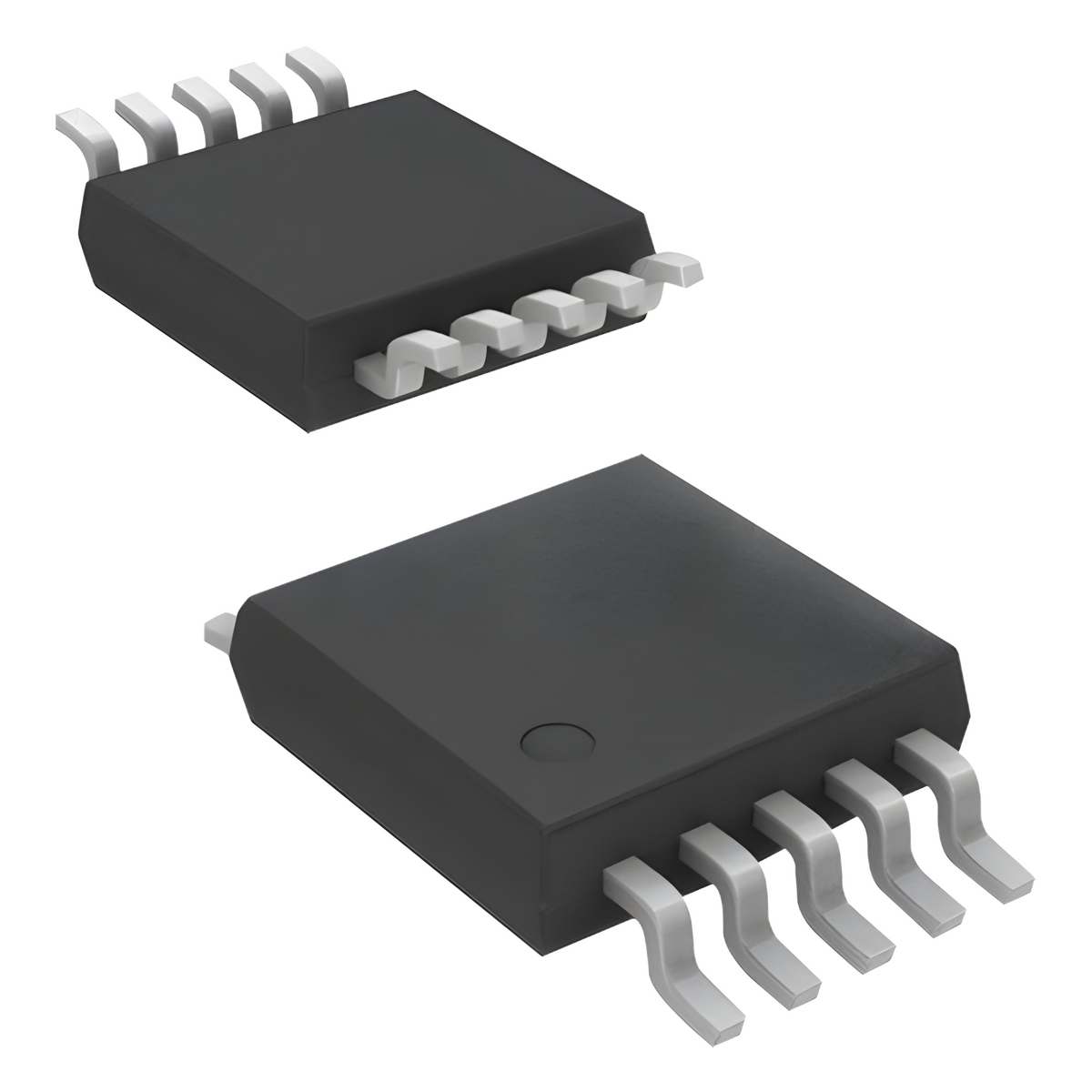

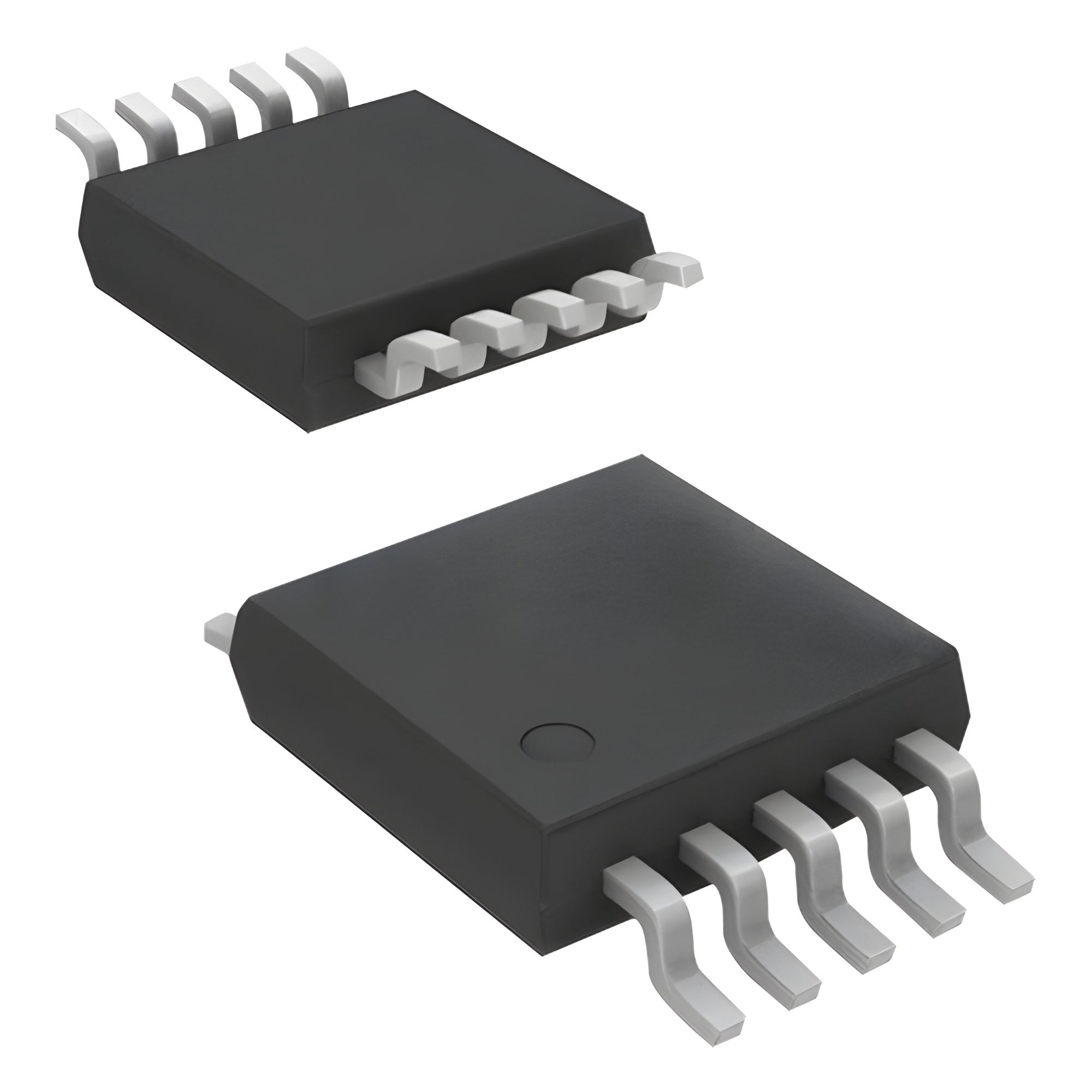

Descripción del Producto
xCaracterísticas Principales
- Amplificador de audio de 1.1 watt integrado
- Compatibilidad con encapsulado AB 10MSOP
- Alta eficiencia energética en aplicaciones de audio
- Formato compacto para dispositivos portátiles
- Diseñado para reducir distorsiones en sonido
Especificaciones Principales
- Potencia de salida: 1.1W (típico) a 5V, 350mW (típico) a 3V
- Distorsión: <1% THD+N a 1kHz
- Corriente de apagado: 0.1µA (típico)
- PSRR: 62dB (típico) a 217Hz
- Tiempo de activación: 80ms (típico), 110ms (máx.)
Aplicaciones
- Teléfonos móviles
- Dispositivos electrónicos portátiles
- PDA's
- Sistemas de audio de bajo consumo
- Equipos de comunicación
Componentes Externos
- Ri: Resistencia de entrada inversora que establece la ganancia
- Ci: Capacitor de acoplamiento de entrada
- Rf: Resistencia de retroalimentación
- Cs: Capacitor de bypass de alimentación
- Cb: Capacitor de bypass para filtro de media alimentación
Protección ESD
- Susceptibilidad ESD: 2000V (modelo humano), 200V (modelo máquina)
- Protección interna limitada contra descargas electrostáticas
- Recomendado almacenamiento en espuma conductiva
- Evitar manipulación directa de terminales sin protección ESD
Características de Diseño
- Diseño Boomer™ para alta calidad de salida
- No requiere capacitores de salida o bootstrap
- Configurable mediante resistencias externas de ganancia
- Protección contra sobrecalentamiento
- Circuito de eliminación de ruido durante encendido/apagado
Conexiones
- 8 bump DSBGA
- VSSOP
- 9 bump DSBGA
- WSON
