Descripción del Producto
xEspecificaciones Eléctricas
- Banda de Frecuencia: 0 – 6000 MHz
- Impedancia: 50 ohm
- Tensión RF Máxima: 500.00 V
- Tensión de Prueba DC: 1500 V
- Resistencia de Contacto Exterior: 0.40 mΩ (máx.)
- Resistencia de Contacto Interior: 1.50 mΩ (máx.)
- Resistencia de Aislamiento: 5000 MΩ (mín.)
- Potencia de Pico Máxima: 5.00 kW
- Pérdida de Inserción: 0.05 dB (típico)
- VSWR: 1.07 (0–3000 MHz), 1.12 (3000–6000 MHz)
- Retorno de Pérdida: 30.00 dB (0–3000 MHz), 25.00 dB (3000–6000 MHz)
Especificaciones Mecánicas

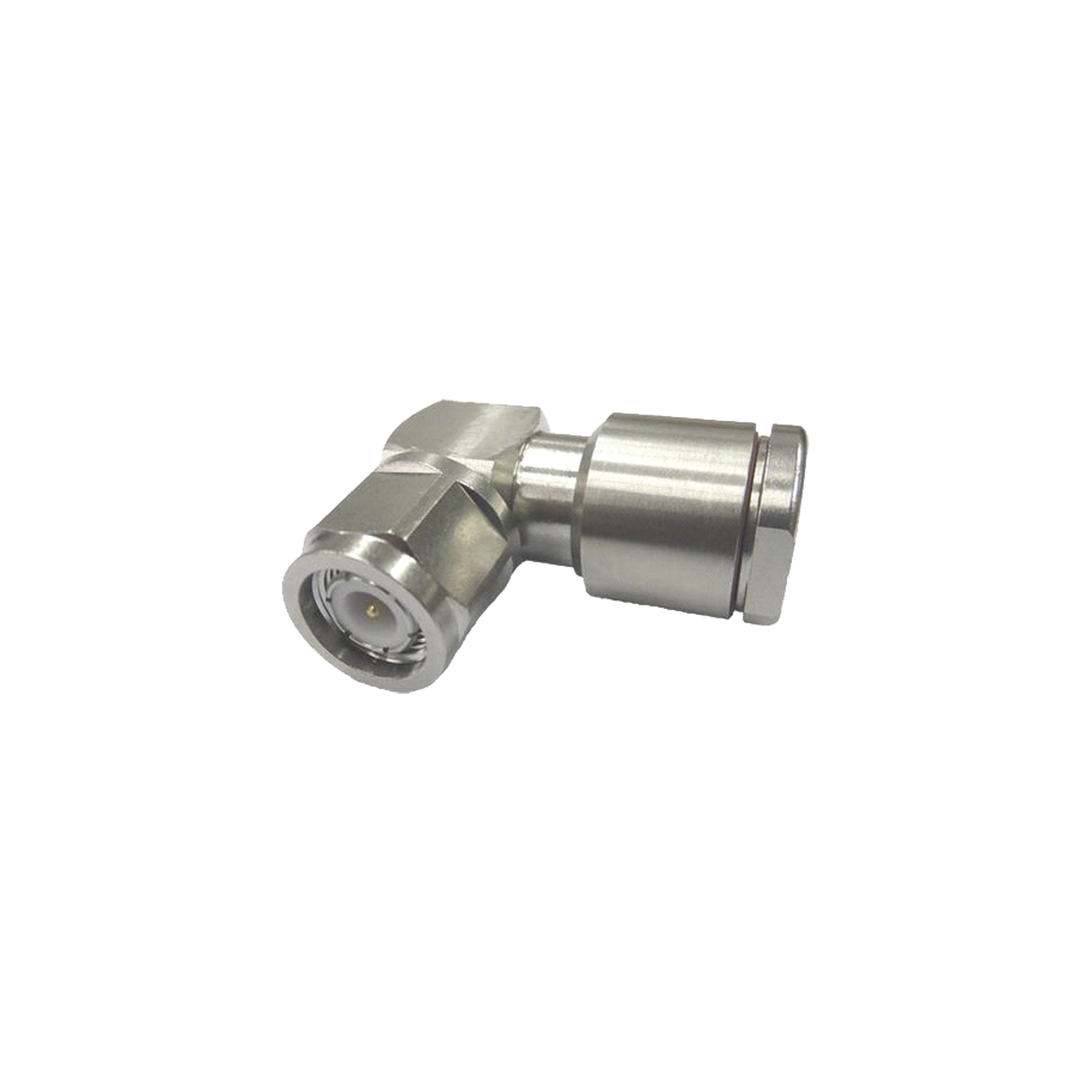

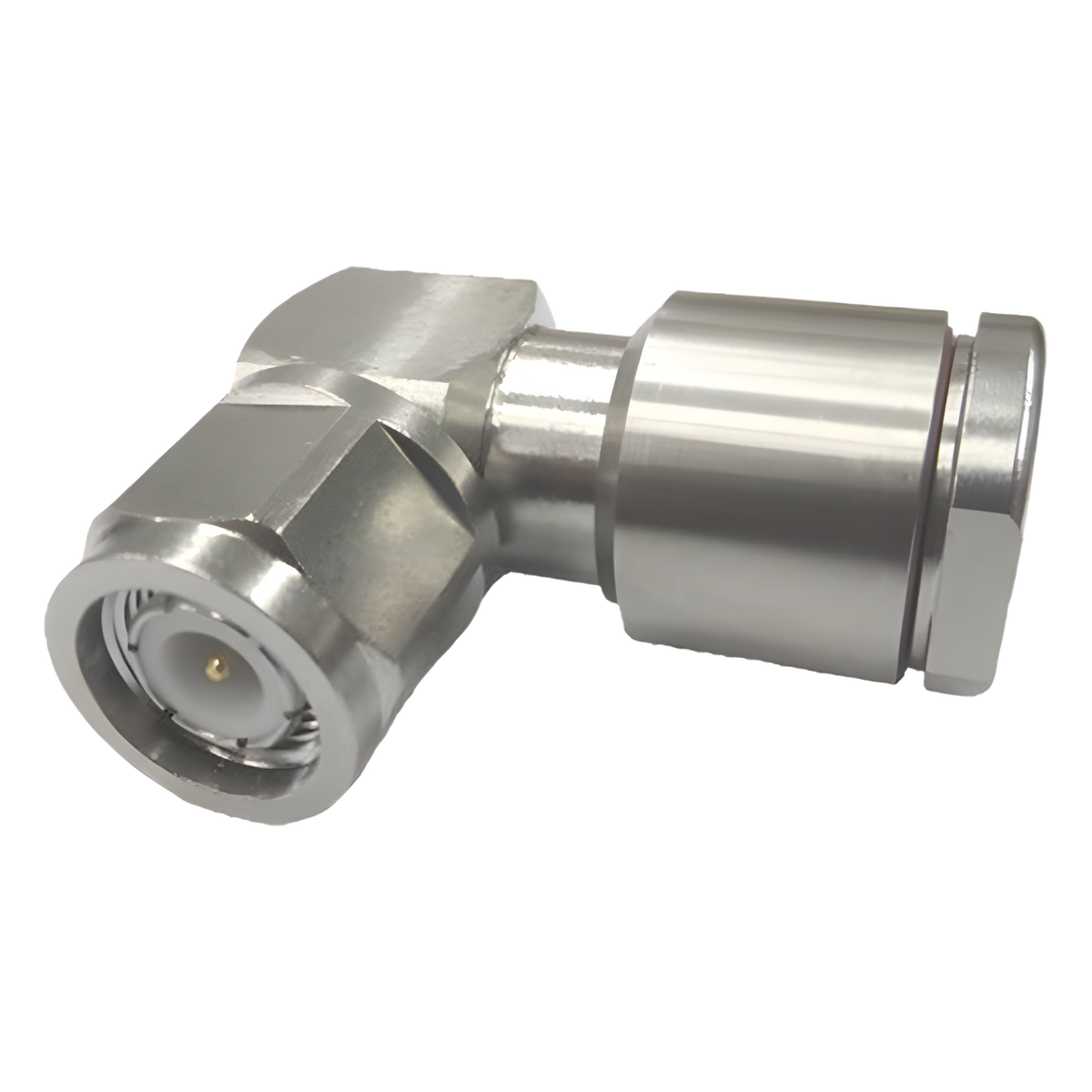

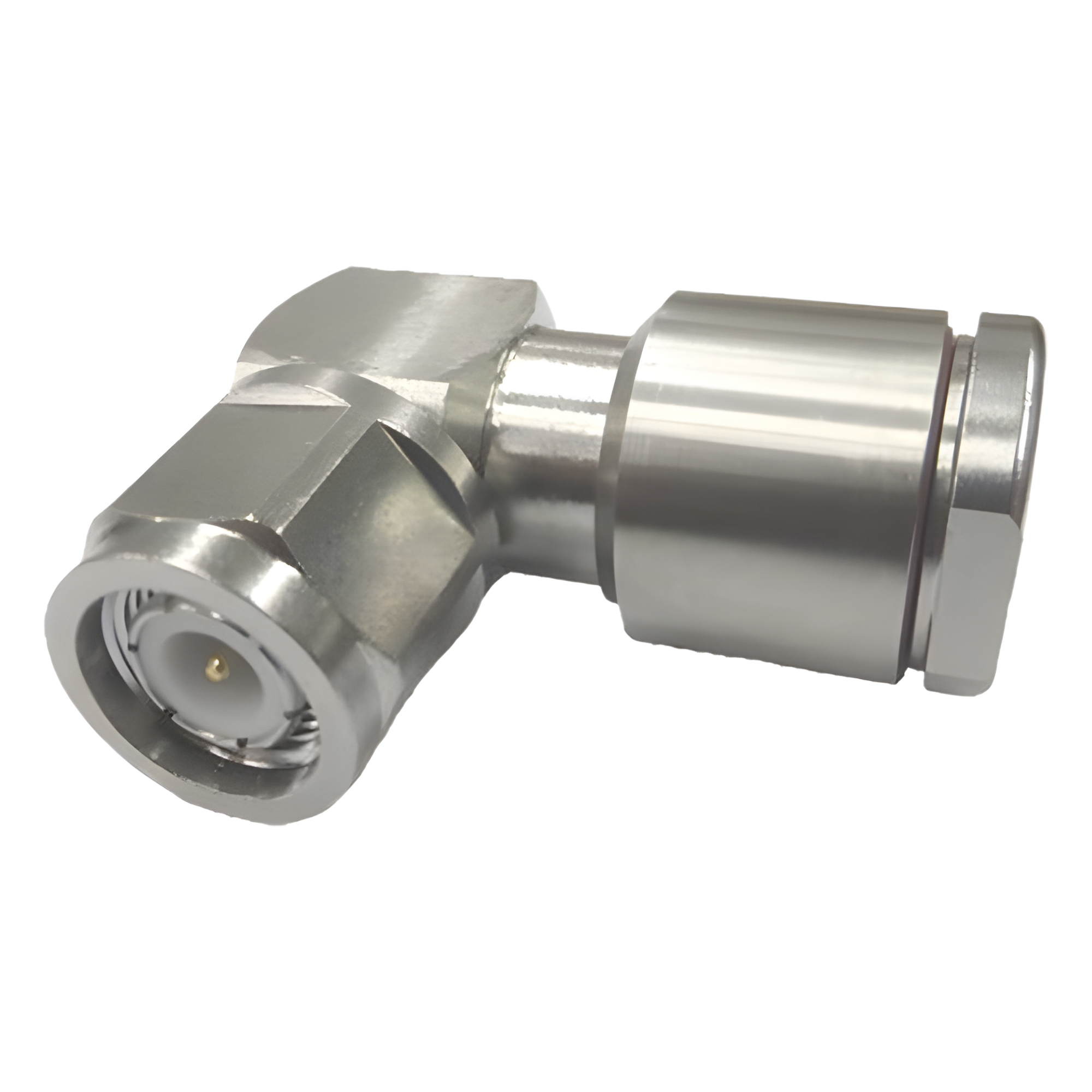

- Estilo del Cuerpo: En ángulo recto
- Revestimiento de Contacto Exterior: Trimetal
- Revestimiento de Contacto Interior: Oro
- Retención del Conector: 330 N (74 lbf)
- Par de Torsión de Retención: 0.56 N-m (0.41 ft lb)
- Par de Prueba del Tornillo: 1.70 N-m (1.25 ft lb)
- Fuerza de Retención del Tornillo: 445.00 N (100.04 lbf)
- Dimensiones: 39.05 mm (1.54 in) de alto, 30.81 mm (1.21 in) de largo, 16.50 mm (0.65 in) de ancho
- Peso: 60.29 g (0.13 lb)
Especificaciones Ambientales
- Temperatura de Operación: -40 °C a +85 °C (-40 °F a +185 °F)
- Temperatura de Almacenamiento: -65 °C a +125 °C (-85 °F a +257 °F)
- Profundidad de Inmersión: 1 m (24 horas)
- Clasificación IP: IP68
Estándares y Pruebas
- Durabilidad: 500 ciclos (IEC 61169-17:9.5)
- Choque Mecánico: IEC 60068-2-27
- Secuencia Climática: IEC 60068-1
- Calor Húmedo: IEC 60068-2-3
- Cambio Térmico: IEC 60068-2-14
- Vibración: IEC 60068-2-6
- Corrosión: IEC 60068-2-11
Cumplimiento Regulatorio
- RoHS: 2011/65/EU Compliant by Exemption
- China RoHS: SJ/T 11364-2006 (Above Maximum Concentration Value)
- ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
