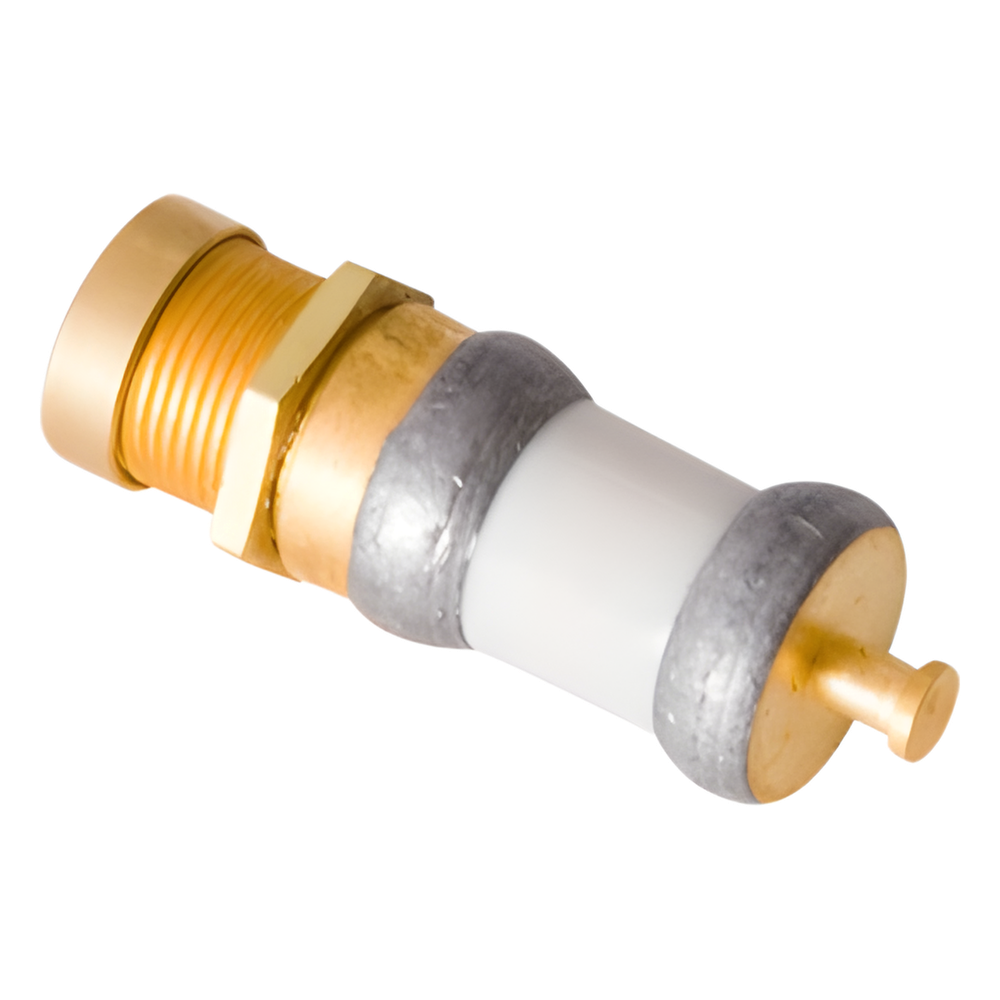

Capacitor Variable de Aire, 1-20 pF para Reemplazo en el Ajuste del Rechazo de Banda en Duplexers VHF (L=12,44 mm).

Capacitor Variable de Aire, 1-20 pF para Reemplazo en el Ajuste del Rechazo de Banda en Duplexers VHF (L=12,44 mm).

$ 1,338.74 MXN
$ 1,338.74 MXN
Características Técnicas Rango de Capacitancia: 1 a 20 pF Tensión de Trabajo: 250 VDC Tensión de Prueba: 500 VDC Temperatura de Operación: -65°C a +125°C Coeficiente de Temperatura: ±30 ppm/°C (para rango 0.35-3.5 pF), ±15 ppm/°C (para rangos superiores) Autoresonancia:...
Proveedor: SYSCOM
Código: 5502
Disponibilidad: En stock
Tipo de producto: Radiocomunicación
Capacitor Variable de Aire, 1-20 pF para Reemplazo en el Ajuste del Rechazo de Banda en Duplexers VHF (L=12,44 mm).

Capacitor Variable de Aire, 1-20 pF para Reemplazo en el Ajuste del Rechazo de Banda en Duplexers VHF (L=12,44 mm).

$ 1,338.74
Capacitor Variable de Aire, 1-20 pF para Reemplazo en el Ajuste del Rechazo de Banda en Duplexers VHF (L=12,44 mm).

Capacitor Variable de Aire, 1-20 pF para Reemplazo en el Ajuste del Rechazo de Banda en Duplexers VHF (L=12,44 mm).

$ 1,338.74
Descripción del Producto
Descripción del Producto
x

Características Técnicas

  • Rango de Capacitancia: 1 a 20 pF
  • Tensión de Trabajo: 250 VDC
  • Tensión de Prueba: 500 VDC
  • Temperatura de Operación: -65°C a +125°C
  • Coeficiente de Temperatura: ±30 ppm/°C (para rango 0.35-3.5 pF), ±15 ppm/°C (para rangos superiores)
  • Autoresonancia: >6 GHz (en capacitancia mínima)
  • Factor Q: >5000 a 100 MHz
  • Resistencia de Contacto: <0.01 Ohms
  • Resistencia de Aislamiento: >106 MΩ
  • Par de Ajuste: 0.3 a 3.0 oz-in (22 a 216 g-cm)

Aplicaciones

  • Amplificadores VHF/UHF
  • Osciladores
  • Filtros RF
  • Radar
  • TV por cable
  • Radios móviles
  • Equipos aeroespaciales
  • Entornos militares

Características Constructivas

  • Dieléctrico de aire
  • Ajuste multiturno
  • 14 estilos de montaje estándar
  • Diseñado para cumplir MIL-C-14409D
  • Construcción con soldadura a 300°C
  • Alta estabilidad
  • Bajo factor de pérdida
Rangos de Capacitancia
  • 0.35–3.5 pF
  • 0.6–6.0 pF
  • 1.0–10.0 pF
  • 1.0–14.0 pF
  • 2.0–16.0 pF
Estilos de Montaje
  • 01 — Montaje en panel&comma; torreta
  • 02 — Montaje en panel&comma; pestaña
  • 03 — Montaje en panel&comma; tornillo
  • 05 — Montaje superficial horizontal
  • 14 — Montaje superficial vertical
Especificaciones Mecánicas
  • Tamaño de tornillo de ajuste: 0.060/1.5 x 0.016/0.41 pulgadas/mm
  • Resistencia a vibración: 60g&comma; 10 a 2000Hz
  • Resistencia a choque: 1500g&comma; 0.5 ms

Procedimientos Recomendados

  • Ajuste: No sobrepasar el torque máximo al alcanzar la capacitancia deseada
  • Soldadura: Temperatura máxima recomendada 275°C
  • Limpieza: Asegurar tapas de sellado durante lavado de PCBs para prevenir entrada de solventes
