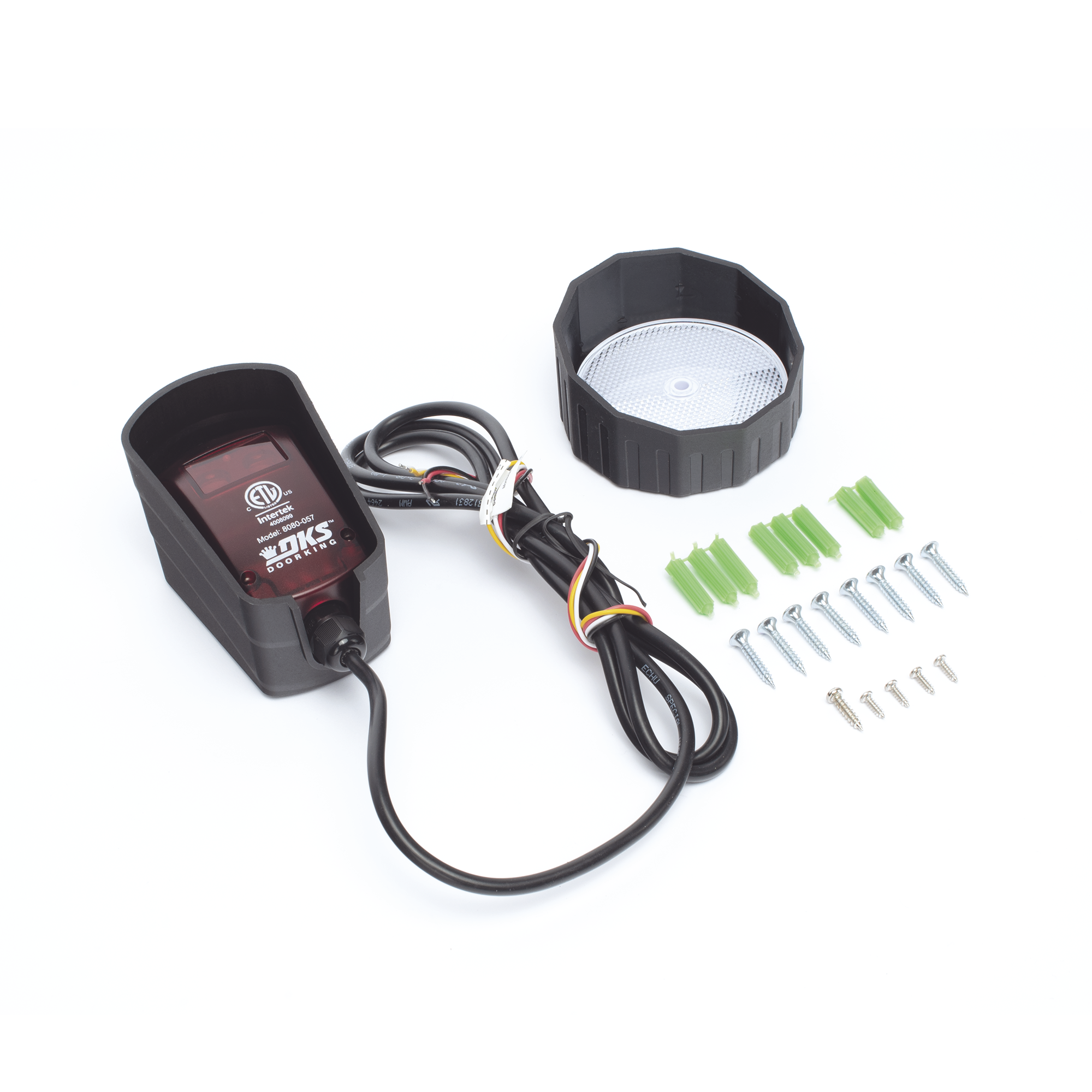

Descripción del Producto
xCaracterísticas Principales
- Alcance reflectivo efectivo hasta 10 metros
- Voltaje de operación entre 12 y 30 VDC
- Compatibilidad con motores abatibles y corredizos
- Contactos disponibles en NC y NO
- Instalación sencilla en dispositivos DoorKing
Especificaciones Técnicas
- Alimentación: 12-30 VDC ó 10-25 VAC
- Contactos: NC y NO (1A @ 24 VDC y 1A @ 120 VAC)
- Rango de detección: Hasta 35 ft (10.7 metros)
- Instalación: Montaje vertical obligatorio
- Indicador LED: Verde para alineación correcta
Compatibilidad
- UL 325 Type B-1
- Funciona con TODOS los operadores de puerta DoorKing
- Requiere conexión al terminal de tipo B1 o B2 del operador
- Protección contra entrapamiento obligatoria
Instrucciones de Instalación
- Montar verticalmente (no horizontal) para protección contra clima
- Posicionar el reflector directamente frente a la fotocelda
- Ajustar alineación con los 3 tornillos de ajuste
- Altura máxima de instalación: 27.5' (70 cm) sobre el suelo
- No montar en gabinetes de operador por vibraciones
Requisitos de Alimentación
- Puede alimentarse desde el operador de puerta
- Opción de fuente de poder externa UL listada
- NO conectar a toma controlada por interruptor
- Conexión a tierra/común requerida
- Contactos marcados con alimentación aplicada
Aplicaciones
- Protección contra entrapamiento para sistemas SLIDE
- Protección contra obstrucciones para sistemas SWING
- Requiere 2 dispositivos externos para SLIDE (uno por dirección)
- Requiere dispositivos en cada área de entrapamiento para SWING
- Altura típica de instalación: 21' (53 cm) sobre el suelo
