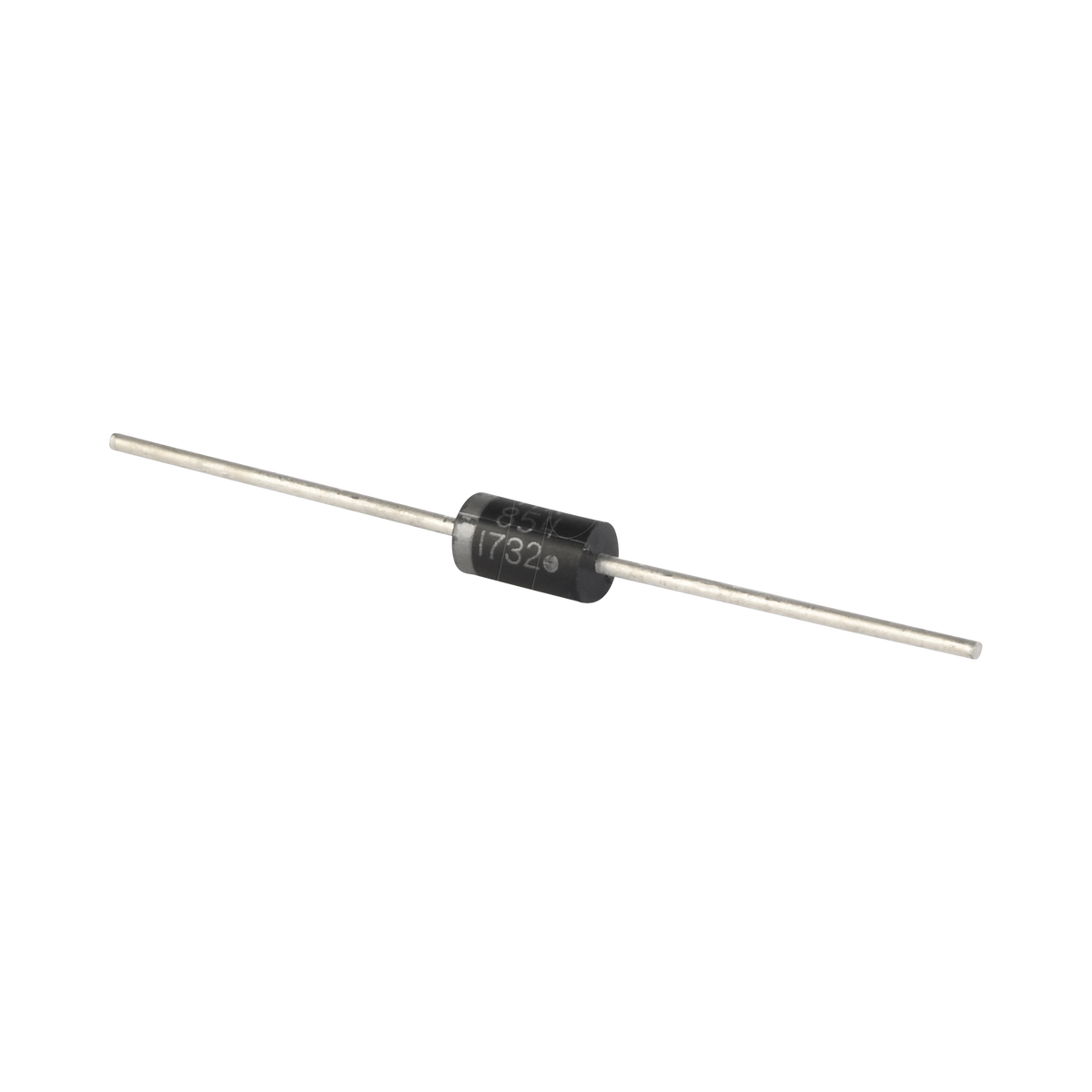

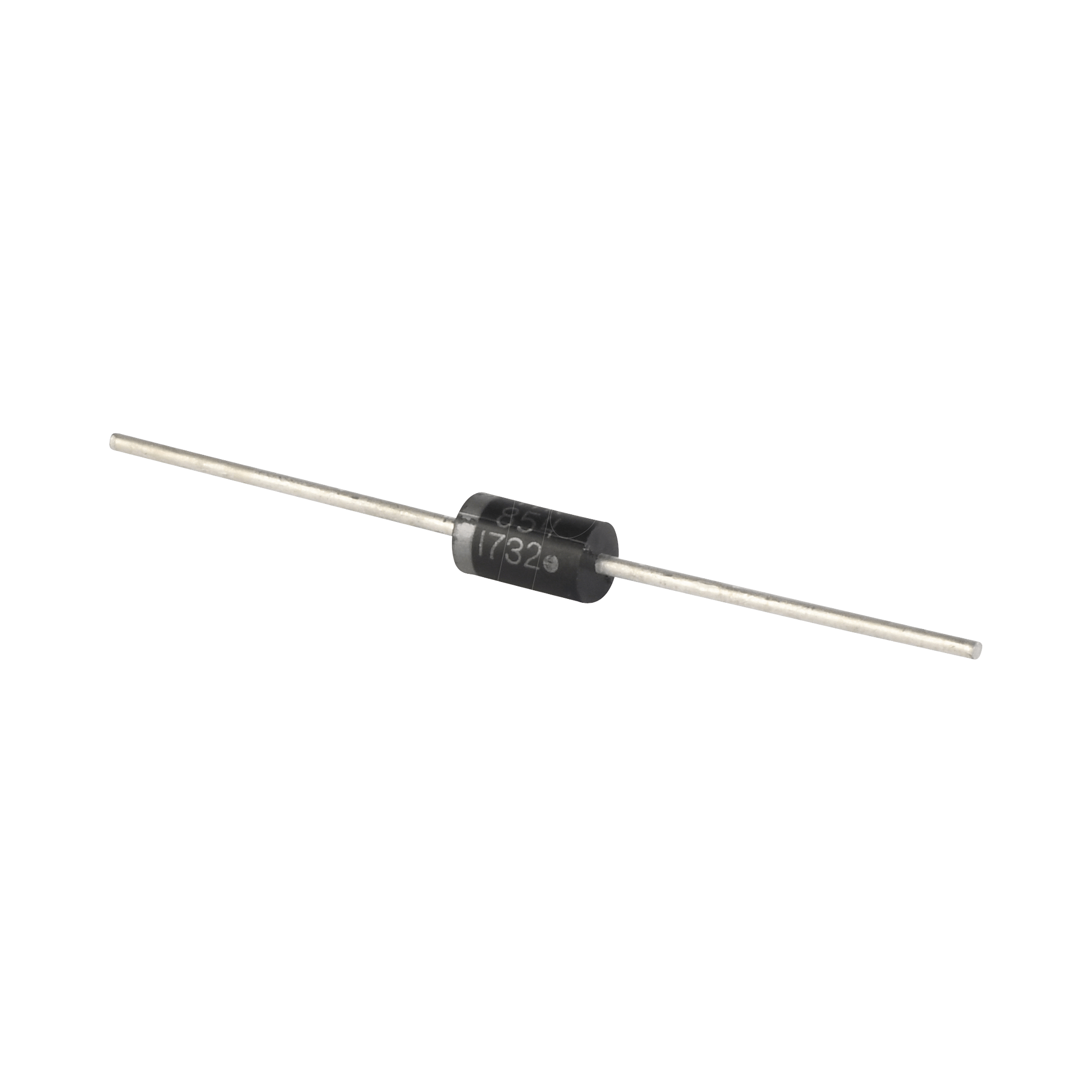

Descripción del Producto
xCaracterísticas Principales
- Diodo rectificador de recuperación rápida
- Corriente promedio rectificada: 3.0 A
- Voltaje pico inverso repetitivo (VRRM): 400 V
- Tiempo de recuperación típico: 100 ns
- Dispositivos libres de plomo (Pb-Free)
- Encapsulado axial DO-201AD (Case 267-05)
- Temperatura de unión operativa: -65°C a +125°C
Especificaciones Eléctricas
- Voltaje de bloqueo DC (VR): 400 V
- Voltaje RMS inverso (VR(RMS)): 280 V
- Corriente de pico no repetitivo (IFSM): 100 A
- Tensión directa (VF) a 3.0 A: 1.04 V (típico), 1.25 V (máximo)
- Corriente inversa (IR) a 25°C: 250 μA (máximo)
- Tiempo de recuperación inversa (trr): 100 ns (típico), 200 ns (máximo)
Información de Empaque
- Empaque axial con terminales
- 500 unidades por caja
- 1200 unidades por cinta y carrete (agregando sufijo 'RL' al número de parte)
Dimensiones del Paquete
- Estándar: DO-201AD (Case 267-05)
- Norma de dimensionamiento: ANSI Y14.5M, 1982
- Dimensión A: 0.287' - 0.374' (7.30 - 9.50 mm)
- Dimensión B: 0.189' - 0.209' (4.80 - 5.30 mm)
- Dimensión D: 0.047' - 0.051' (1.20 - 1.30 mm)
- Dimensión K: 1.000' (25.40 mm)
