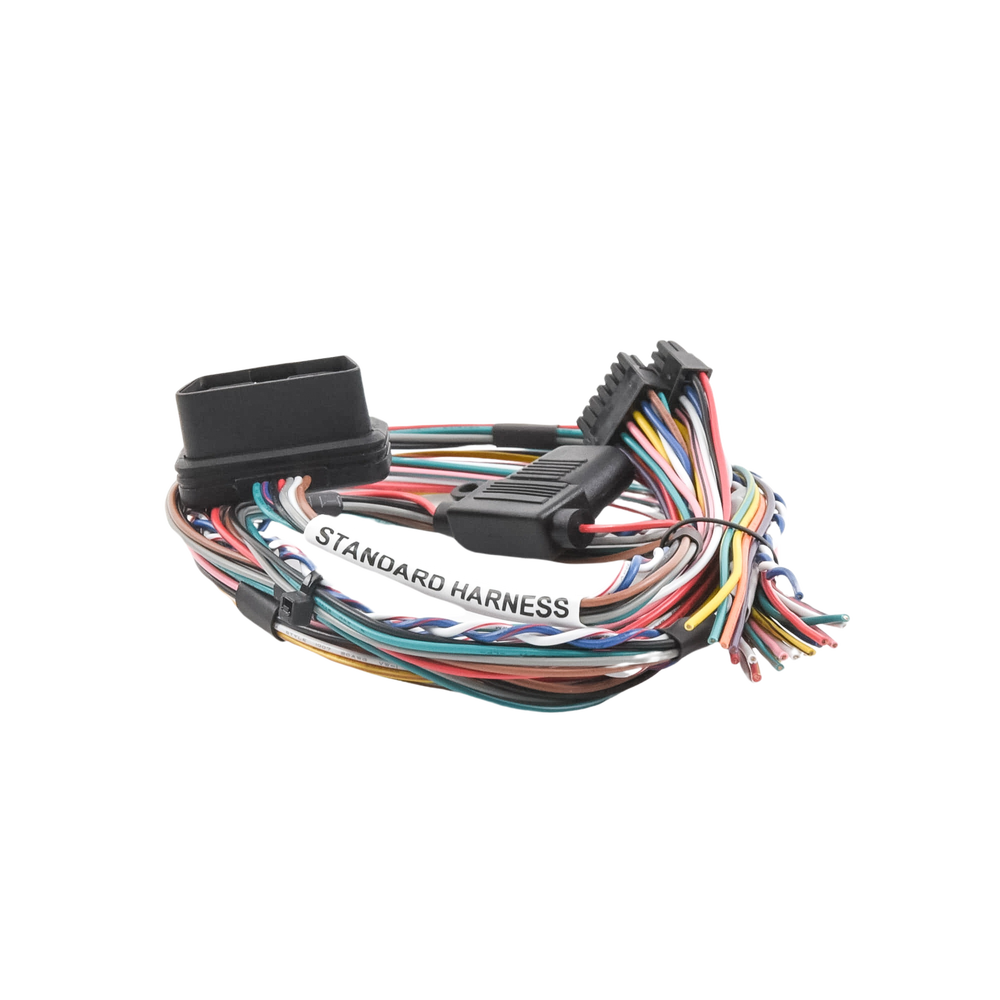

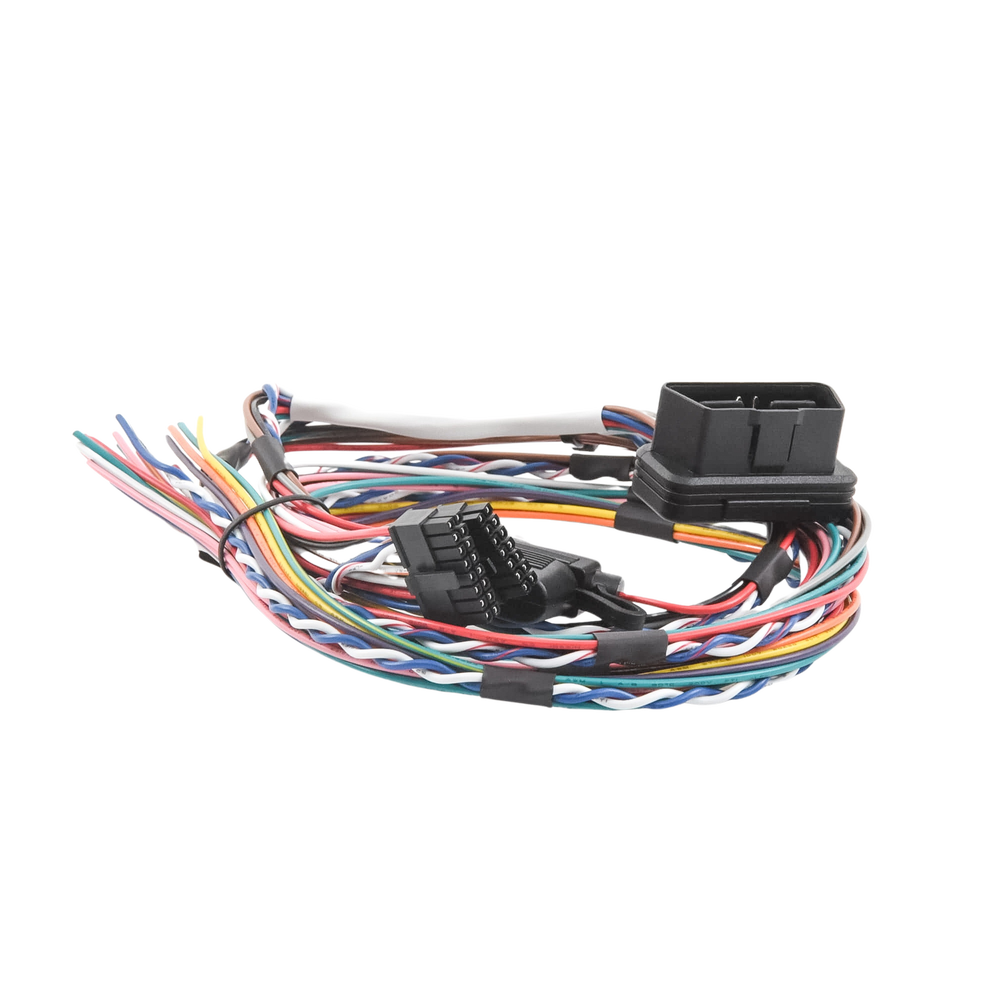

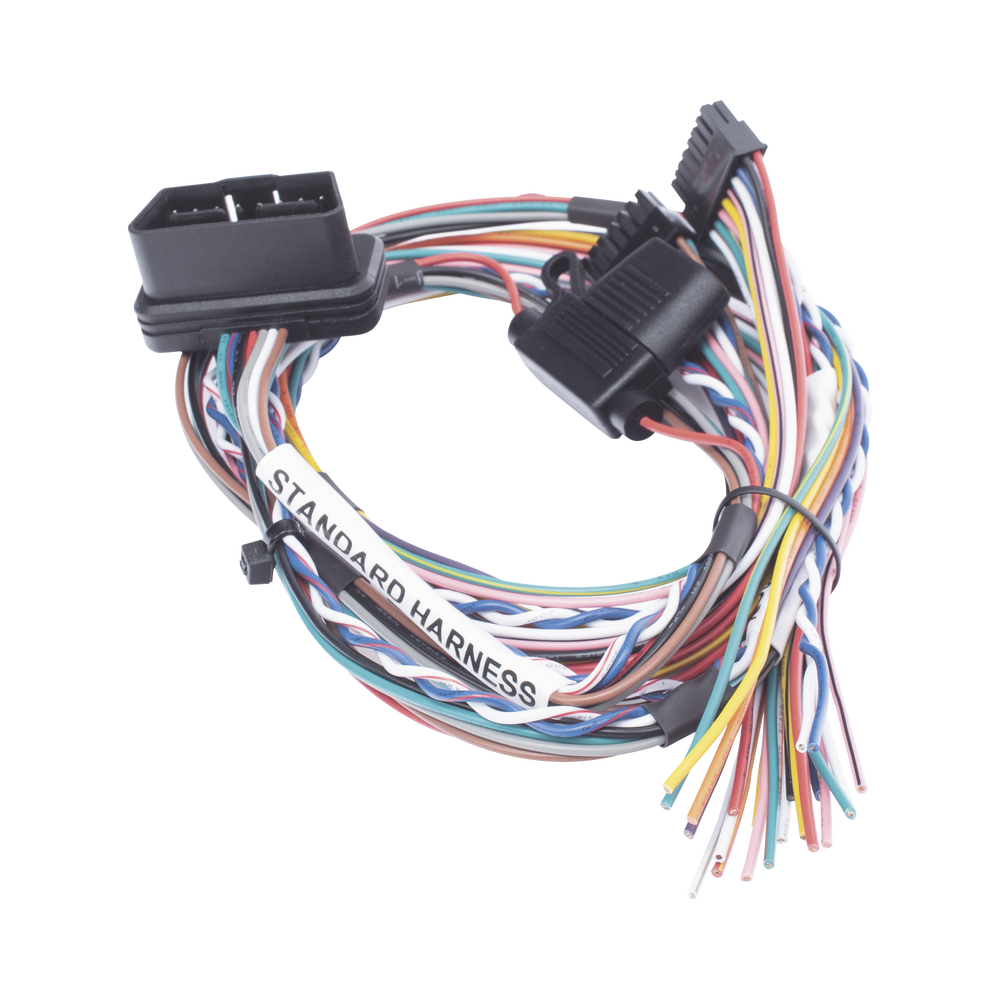

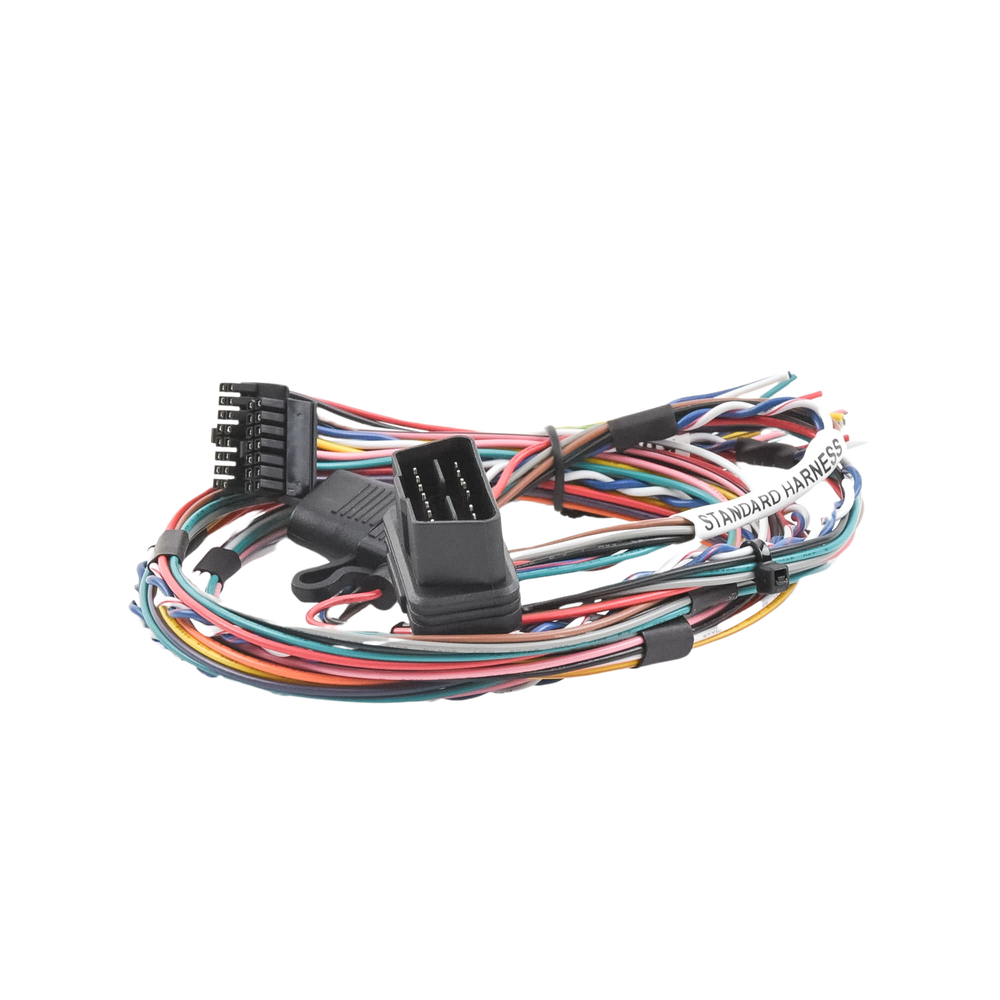

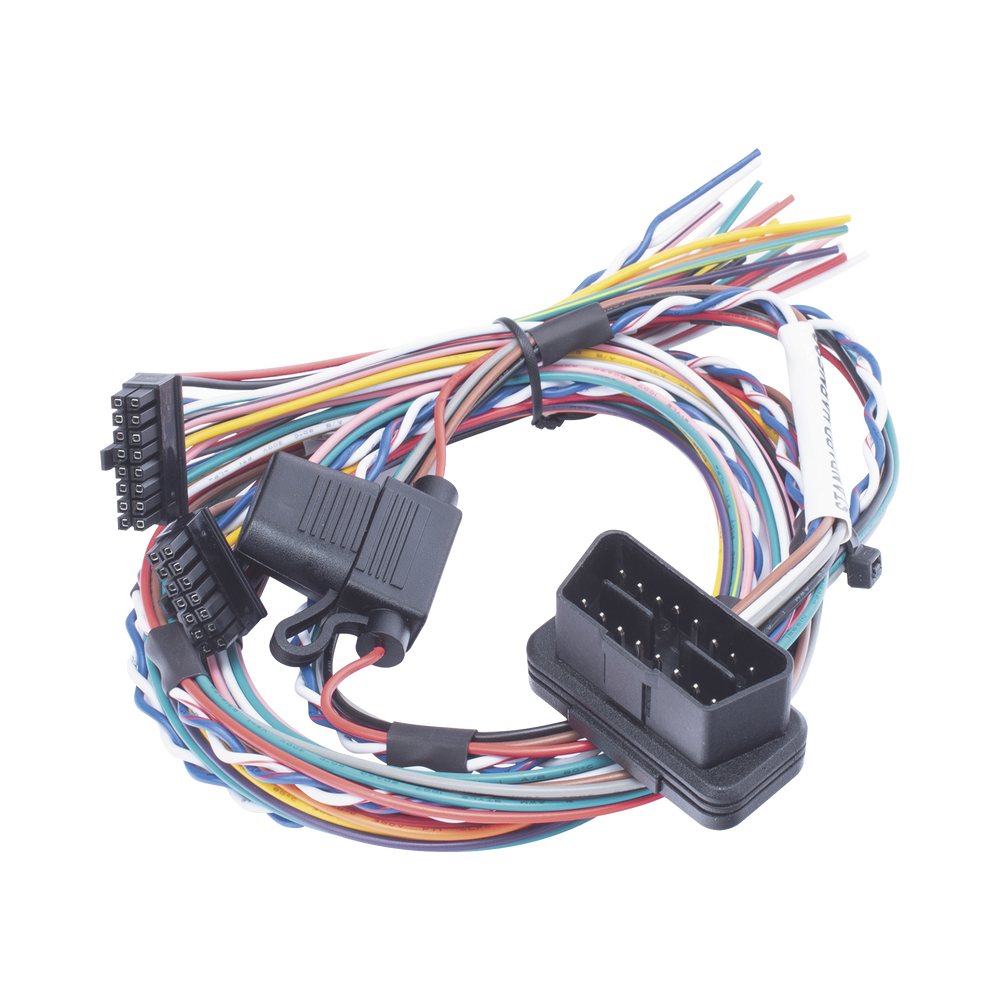

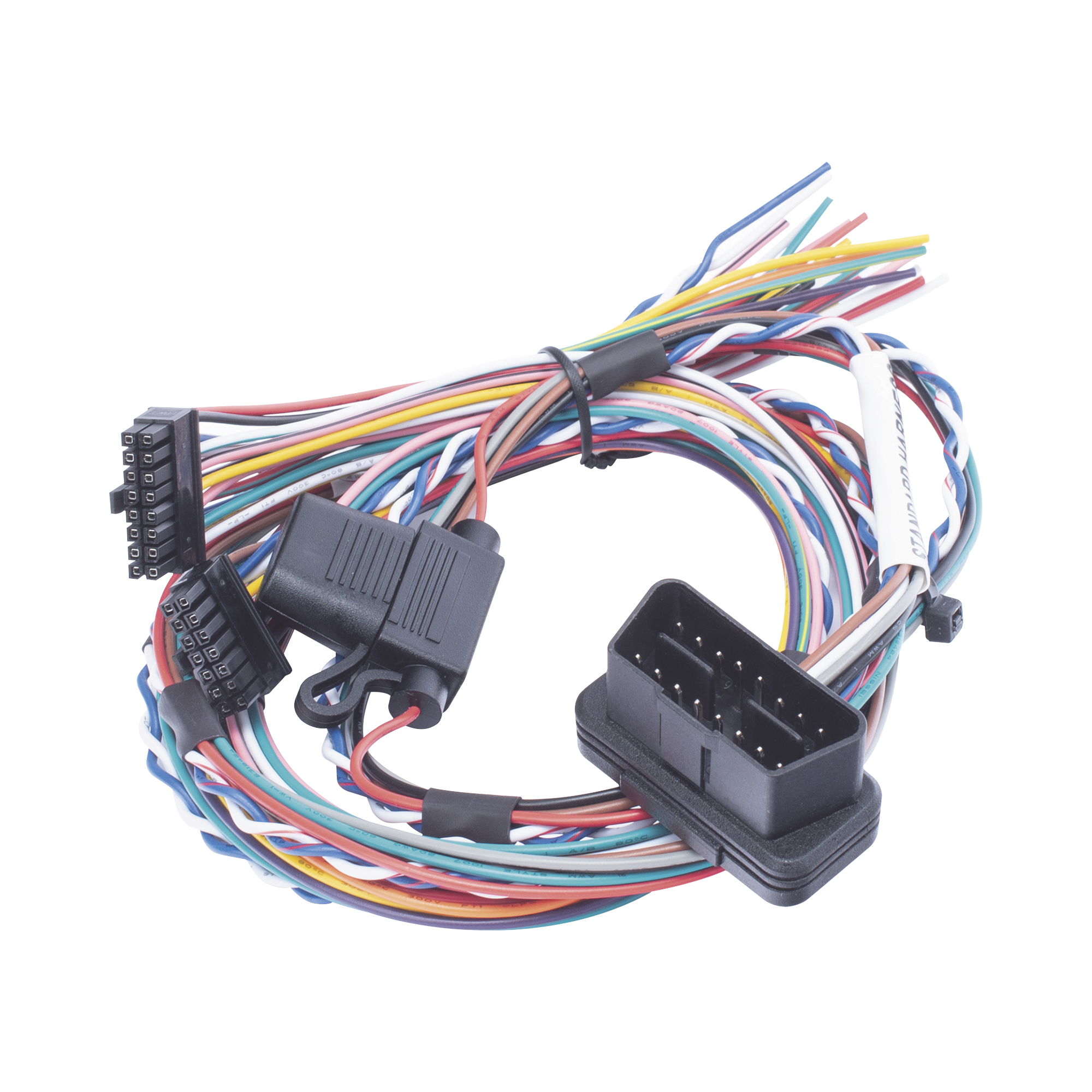

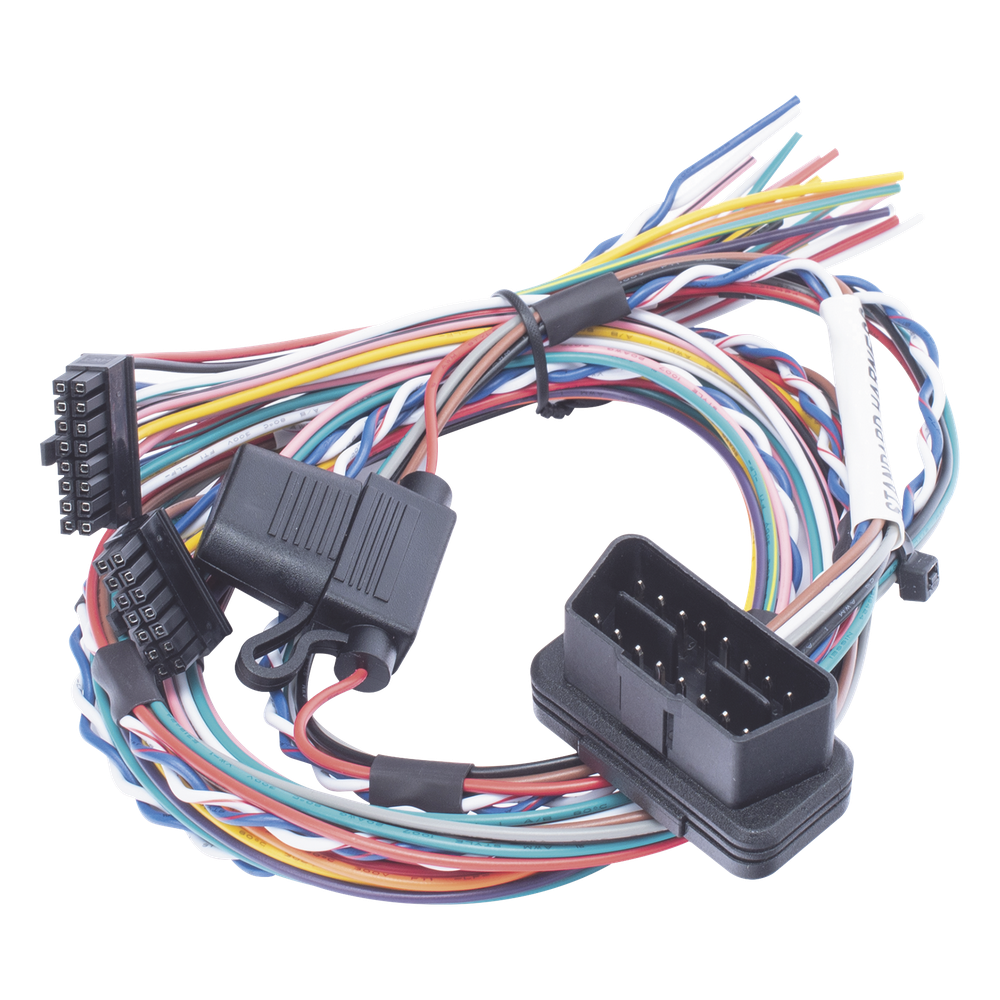

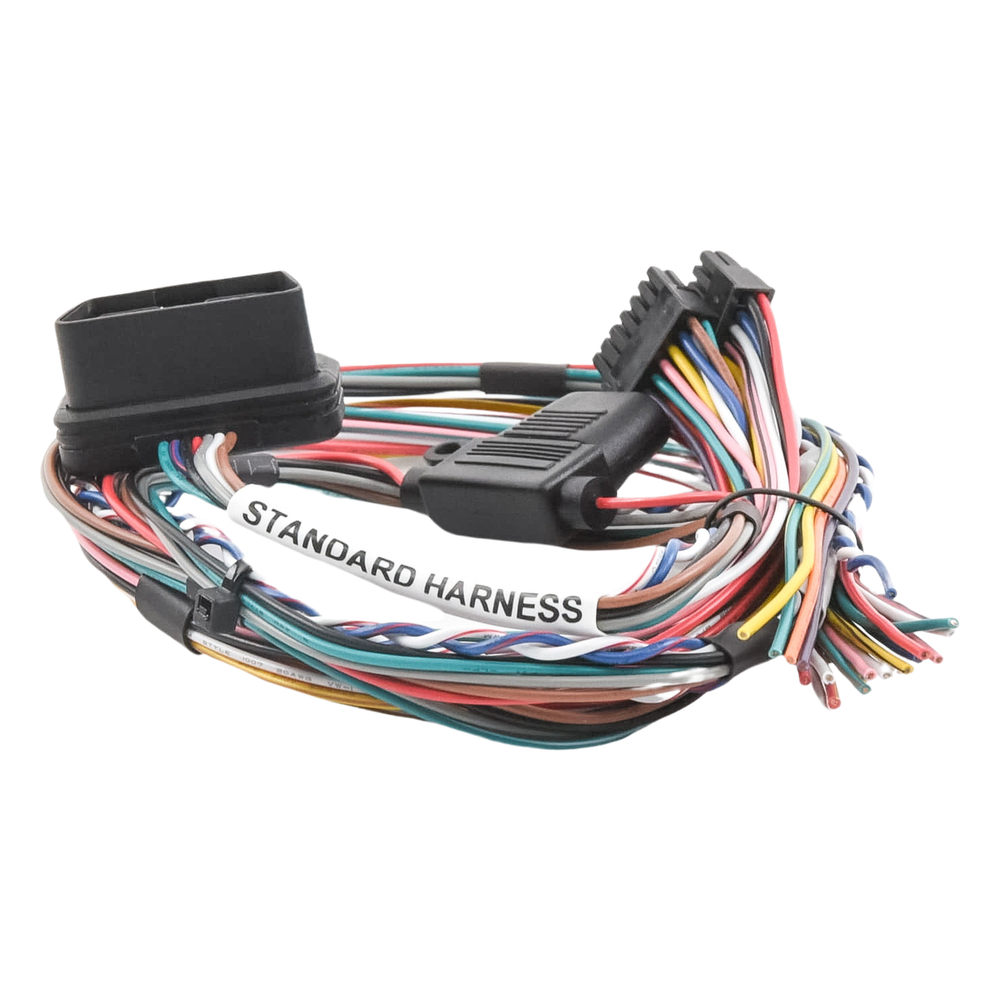

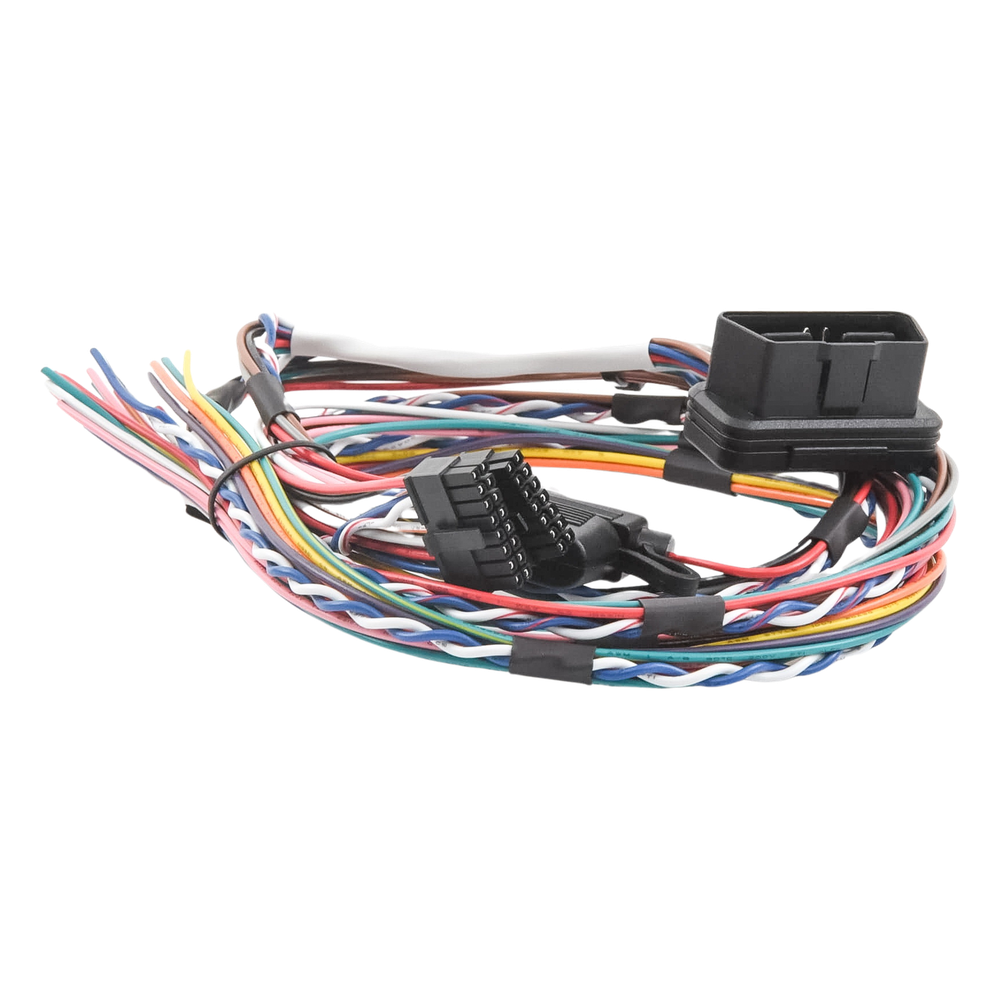

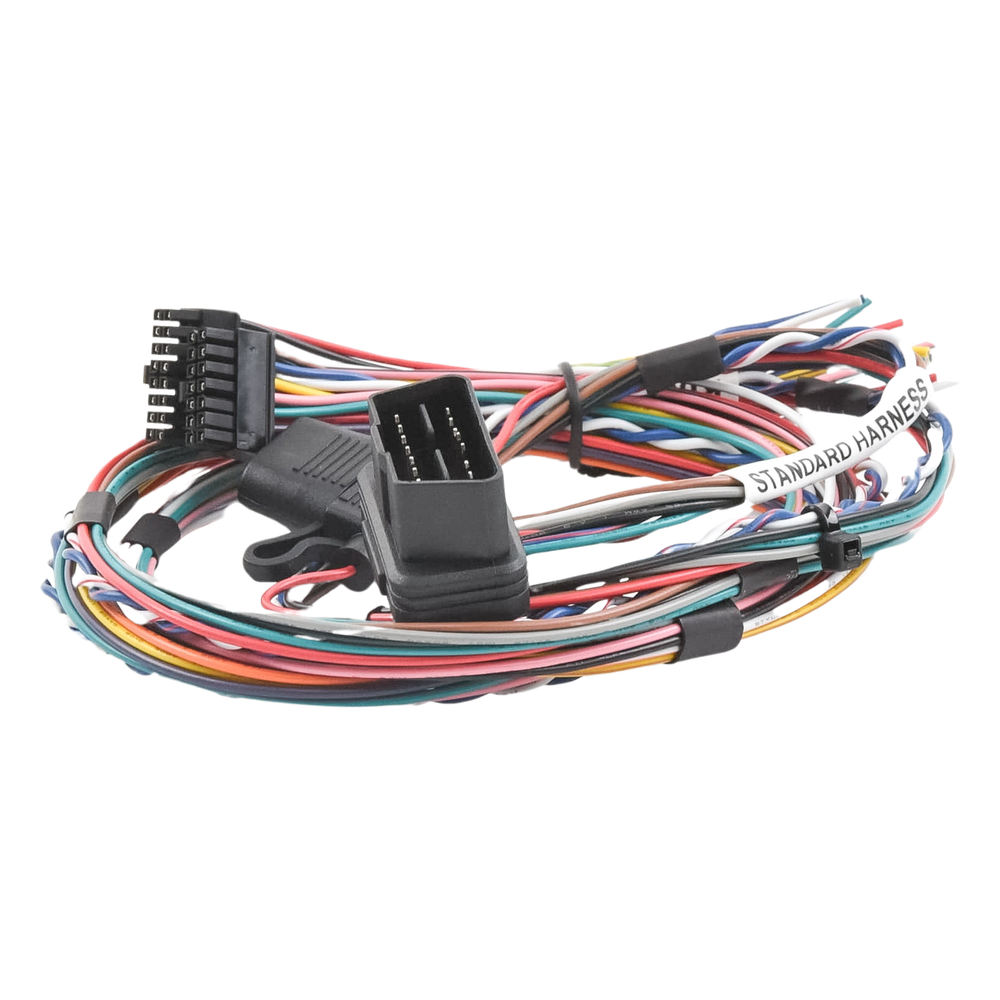

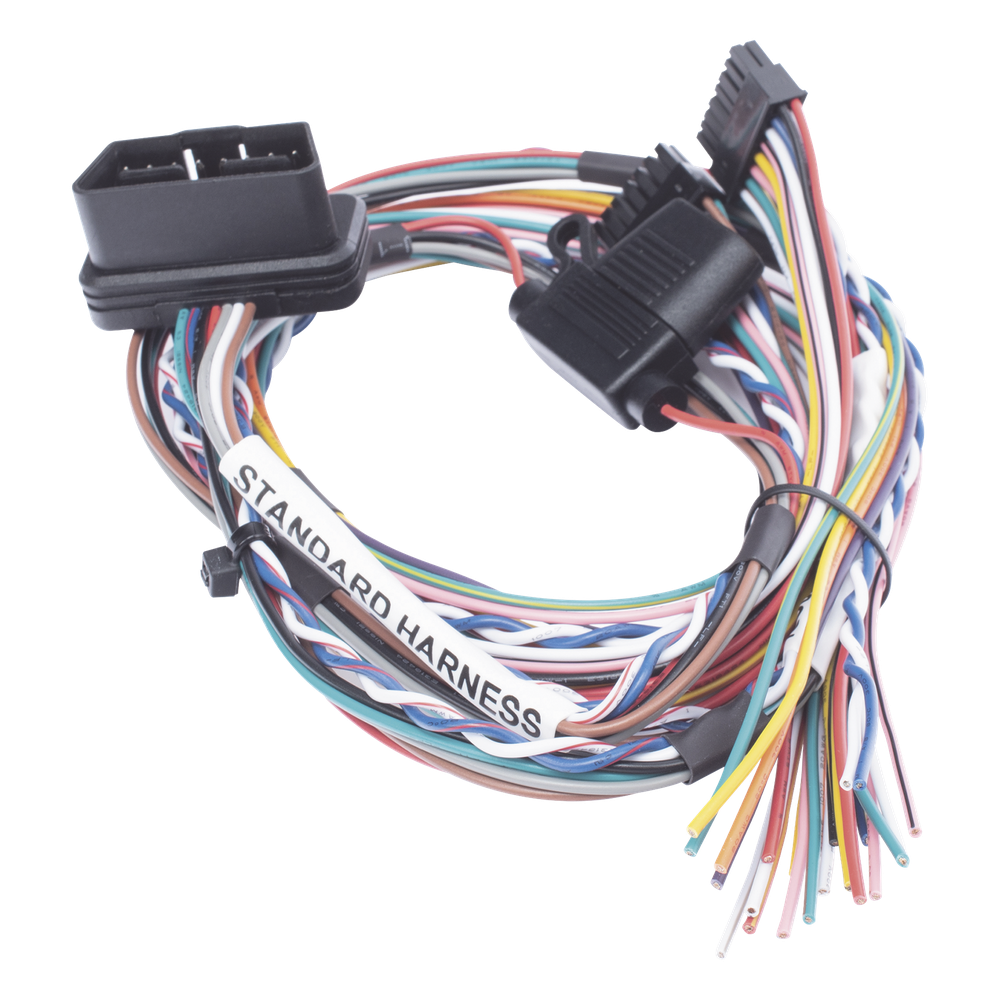

Descripción del Producto
xCaracterísticas principales
- Compatibilidad con modelos LCV5 y LCV53G
- Diseño optimizado para conexiones OBD seguras
- Materiales duraderos para uso prolongado
- Conector de precisión para señal estable
- Instalación sencilla y sin herramientas especiales
Aplicaciones
- Instalación de rastreadores HCV5/LCV5 en vehículos comerciales ligeros
- Lectura de datos CANbus mediante conexión OBDII
- Fuente de alimentación a través de conexión OBDII
Características clave
- Lectura de datos CANbus
- Instalación más rápida y sencilla
- Instalación profesional
- Minimiza el riesgo de instalaciones defectuosas
Compatibilidad
- HCV5
- LCV5
- Pro5
Configuración de pines - Versión Standard
Conector OBDII:
- 14 pines: Conector de alimentación
- 16 pines: Conector CAN
Funciones principales:
- Puerto 1: Alimentación (9-32 V) - Verde/Blanco
- Puerto 4: Tierra - Negro
- Puerto 6: CAN High - Blanco/Rojo
- Puerto 7: K-Line - Marrón
- Puerto 14: CAN Low - Azul/Rojo
- Puerto 16: Alimentación - Rojo
Configuración de pines - Versión PSA
Conector OBDII:
- 14 pines: Conector CAN
- 16 pines: Conector de alimentación
Funciones principales:
- Puerto 1: Alimentación (9-32 V) - Amarillo
- Puerto 6: CAN Low - Azul
- Puerto 8: CAN Low - Azul
- Puerto 14: CAN Low - Azul/Rojo
- Puerto 16: Alimentación - Rojo
Información de pedido
- K00093: Arnés OBDII para instalación en vehículos ligeros
- K00094: Arnés OBDII para instalación en vehículos Peugeot y Citroen
