Descripción del Producto

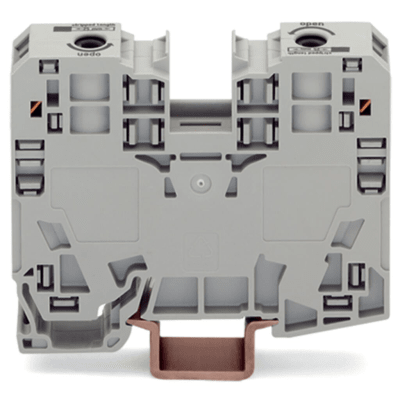

xLa borna de paso WAGO 285-135 es un bloque de terminales diseñado para conexiones rápidas y seguras en aplicaciones de alta corriente. Utiliza la tecnología POWER CAGE CLAMP, que permite conectar grandes secciones de conductores sin necesidad de herramientas de torque o preparación adicional. Ideal para instalaciones industriales y ferroviarias, ofrece una solución confiable y libre de mantenimiento.
Características Principales
- Tecnología POWER CAGE CLAMP para conexiones rápidas y seguras
- Compatibilidad con conductores rígidos, semirrígidos y flexibles de 6 a 35 mm²
- Montaje en carril DIN 35 x 15 para fácil instalación
- Housing de poliamida (PA66) con clasificación de inflamabilidad UL 94 V0
- Diseño sin mantenimiento y libre de herramientas de torque
- Clamping point bloqueable para facilitar el cableado
Detalles Técnicos
Especificaciones
- Sección nominal: 35 mm²
- Tensión asignada: 1000 V
- Corriente asignada: 125 A
- Tensión de choque asignada: 8 kV
- Pérdida de potencia por polo: 4.0625 W
- Resistencia: 0.00026 Ω
Interfaces y Conectividad
- 2 puntos de conexión
- 1 potencial
- 2 ranuras de puenteado
- Dirección de cableado: lateral
- Longitud de pelado: 25 mm
Aplicaciones y Casos de Uso
Instalaciones Industriales
Ideal para conexiones de alta corriente en paneles de control y distribución eléctrica.
Aplicaciones Ferroviarias
Cumple con los estándares DIN EN 50155 y DIN EN 61373 para equipos de material rodante.
Sistemas de Energía
Perfecto para conexiones en sistemas de distribución de energía de media y alta tensión.
Características
- Conectores POWER CAGE CLAMP para 35 mm²
- Corriente asignada de 125 A (IEC/EN 60947-7-1)
- Tensión asignada de 1000 V y 8 kV de choque
- Rango de temperatura de servicio: -60 a +105 °C
- Montaje en carril DIN 35 x 15 mm
