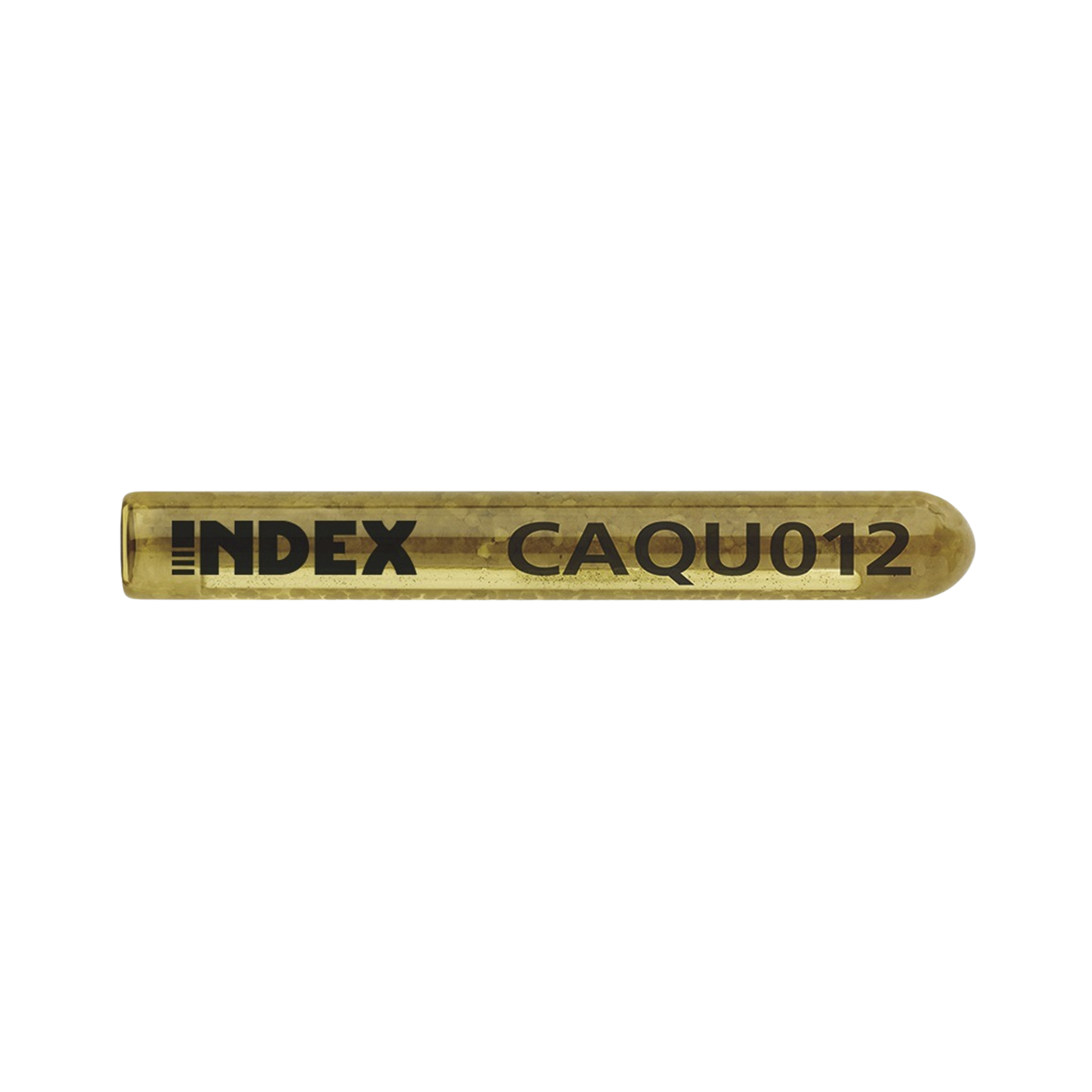

Capsula anclaje químico 20x170mm

Capsula anclaje químico 20x170mm

$ 145.03 MXN
$ 145.03 MXN
Cápsula de anclaje químico 20x170mm Características técnicas Resina epoxi acrilato con cuarzo y catalizador Homologado bajo ETA 08/0350 opción 8 (hormigón no fisurado) Rango de temperatura: -40°C a +80°C (máxima a largo plazo +50°C) Diámetro cápsula: 22mm Longitud cápsula: 175mm...
Marca: INDEX
Modelo: CAQU020
Disponibilidad: Agotado
Categoría: Cableado Estructurado
Capsula anclaje químico 20x170mm

Capsula anclaje químico 20x170mm

$ 145.03
Capsula anclaje químico 20x170mm

Capsula anclaje químico 20x170mm

$ 145.03
Descripción del Producto
Descripción del Producto
x

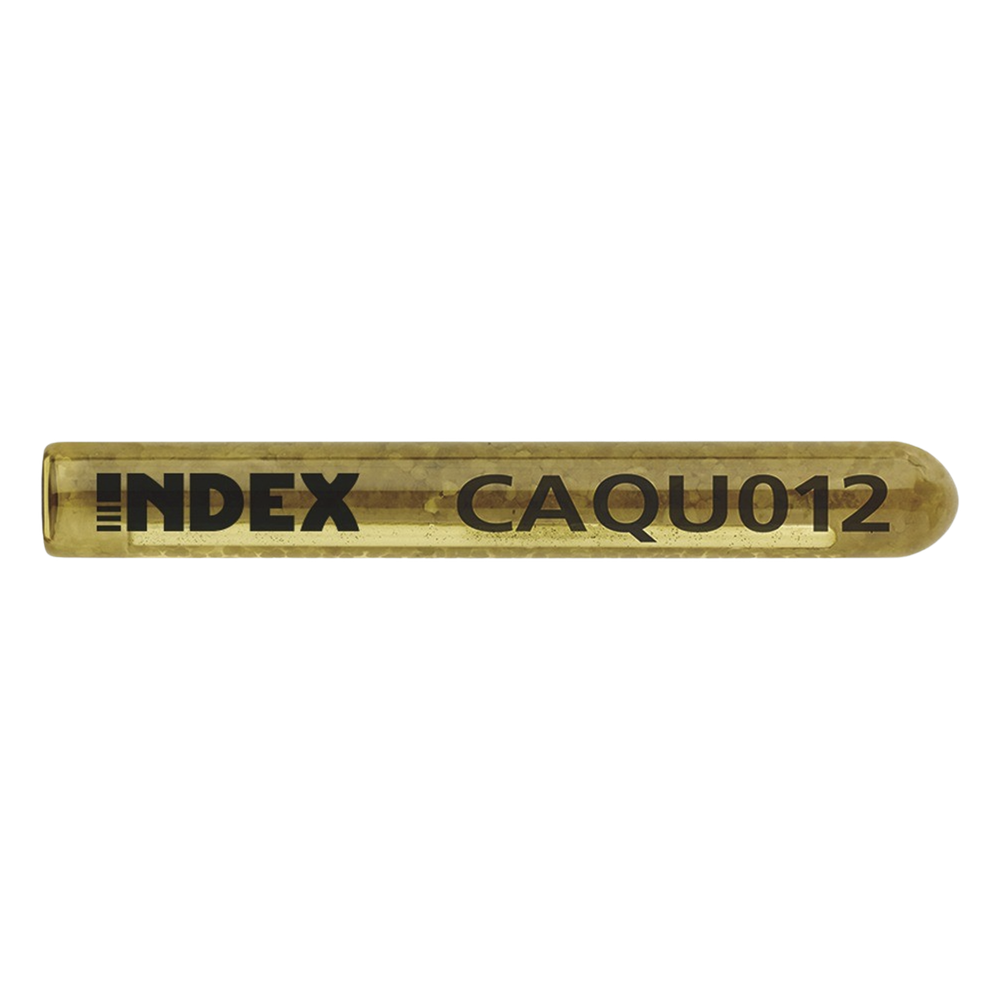

Cápsula de anclaje químico 20x170mm

Características técnicas

  • Resina epoxi acrilato con cuarzo y catalizador
  • Homologado bajo ETA 08/0350 opción 8 (hormigón no fisurado)
  • Rango de temperatura: -40°C a +80°C (máxima a largo plazo +50°C)
  • Diámetro cápsula: 22mm
  • Longitud cápsula: 175mm
  • Diámetro broca: 25mm
  • Profundidad del taladro: 170mm
  • Espesor mínimo del material base: 220mm
  • Distancia mínima entre anclajes: 85mm
  • Distancia mínima al borde: 85mm

Materiales y versiones

  • Material base: Hormigón C20/25 no fisurado
  • Espárrago estándar: Acero al carbono, cincado ≤ 5 µm
  • Espárrago inoxidable: Acero inoxidable A2-70 (AISI 304) y A4-70 (AISI 316)
  • Arandela: DIN 125 cincada ≤ 5 µm
  • Tuerca: DIN 934 clase 5, cincada ≤ 5 µm

Aplicaciones

  • Fijación de maquinaria y elementos con vibraciones
  • Aplicaciones estructurales
  • Uso interior y exterior
  • No apto para instalación en techos
Resistencias
  • Resistencia tracción hormigón no fisurado: 41.7 kN
  • Resistencia cortante hormigón no fisurado: 28.3 kN
  • Resistencia acero clase 5.8: 48.8 kN
  • Resistencia acero clase 8.8: 78.4 kN
  • Resistencia acero inox. A4-70: 55.1 kN
  • Resistencia acero inox. A4-80: 73.7 kN
Homologaciones
  • ETAG 001-5 Opción 8
  • EVCP 1109-BPR-0044
Datos de instalación
  • Par de instalación: 120 Nm
  • Diámetro de paso en placa: 22mm
  • Taladro de percusión
  • Brocas de hormigón BHDSXXXXX
  • Bomba de soplado MOBOMBA
  • Cepillo de limpieza MORCEPKIT
  • Llave dinamométrica
Cargas admisibles
  • Tracción hormigón no fisurado: 29.8 kN
  • Cortante hormigón no fisurado: 20.0 kN
  • Tracción acero clase 5.8: 34.9 kN
  • Cortante acero clase 5.8: 34.9 kN
  • Tracción acero clase 8.8: 56.0 kN
  • Cortante acero clase 8.8: 56.0 kN
Coeficientes
  • Factor de influencia distancia entre anclajes (s,N): 0.63
  • Factor de influencia distancia al borde (c,N): 0.66
  • Factor de influencia espesor material base (h,sp): 1.31
  • Factor de influencia armaduras (re,N): 1.00
Resistencia de cálculo
  • Tracción hormigón no fisurado: 41.7 kN
  • Cortante hormigón no fisurado: 28.3 kN
  • Tracción acero clase 5.8: 48.8 kN
  • Cortante acero clase 5.8: 48.8 kN
  • Tracción acero clase 8.8: 78.4 kN
  • Cortante acero clase 8.8: 78.4 kN
Recomendaciones
  • Limpieza del taladro con bomba de soplado y cepillo
  • Instalación en taladro seco o húmedo
  • No apto para cargas dinámicas
  • Evitar la exposición prolongada a temperaturas superiores a 50°C
  • Para cálculos más precisos usar el programa INDEXcal
