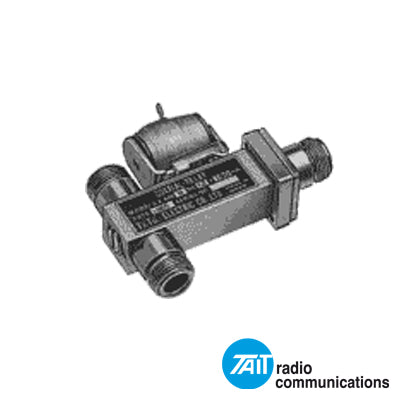

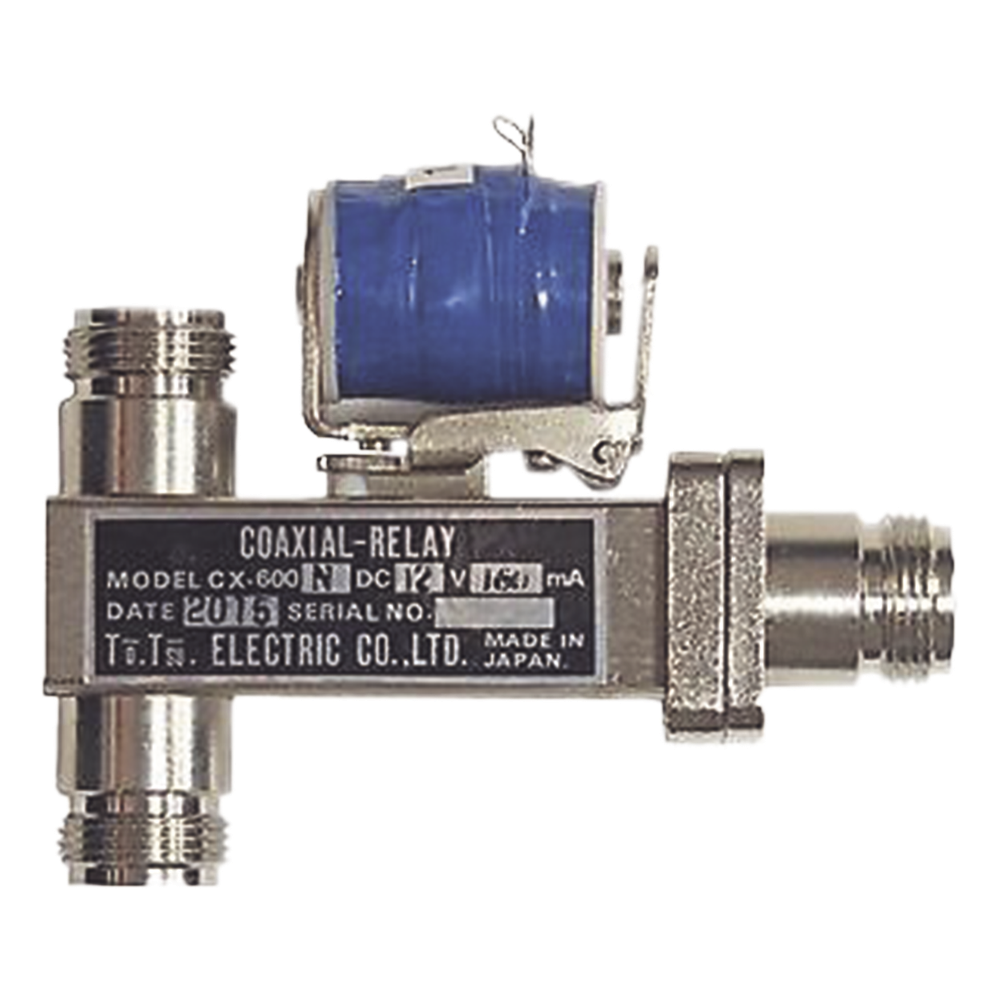

Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.

Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.

$ 4,722.78 MXN
$ 4,722.78 MXN
Características Generales Conmutación en Repetidores o Bases Alimentación: 10-14 Vcc (12 Vcc Nom.) Consumo: 160 mA @12Vcc Frecuencia Máxima: 2 GHz Arreglo de Contactos: SPDT Impedancia: 50 Ohm Conectores: 3 x N Hembra Temperatura de Operación: -25°C a +50°C Peso:...
Proveedor: SYSCOM
Código: CX-600N
Disponibilidad: Agotado
Tipo de producto: Radiocomunicación
Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.

Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.

$ 4,722.78
Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.

Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 500 Watt a 1 GHz.

$ 4,722.78
Descripción del Producto
Descripción del Producto
x

Características Generales

  • Conmutación en Repetidores o Bases
  • Alimentación: 10-14 Vcc (12 Vcc Nom.)
  • Consumo: 160 mA @12Vcc
  • Frecuencia Máxima: 2 GHz
  • Arreglo de Contactos: SPDT
  • Impedancia: 50 Ohm
  • Conectores: 3 x N Hembra
  • Temperatura de Operación: -25°C a +50°C
  • Peso: 230 gramos

Especificaciones Eléctricas

  • Potencia de Entrada: 500 Watt @ 1 GHz
  • VSWR: 1.03 a 1.25 dependiendo de frecuencia
  • Aislamiento: 23 a 60 dB
  • Pérdida de Inserción: 0.07 a 0.23 dB
  • Resistencia de Bobina: 88 Ohm ±10% @ 20°C

Especificaciones Mecánicas

  • Tiempo de Conexión: 20 ms (máx.)
  • Tiempo de Desconexión: 15 ms (máx.)
  • Esperanza de Vida: 1,000,000 operaciones
  • Fijación: Dos tornillos
  • Conexión de Cable: 3 conectores N Hembra
Rango de Frecuencia
  • 50 MHz - VSWR 1.03
  • 150 MHz - VSWR 1.1
  • 500 MHz - VSWR 1.15
  • 1000 MHz - VSWR 1.2
  • 1500 MHz - VSWR 1.2
  • 2000 MHz - VSWR 1.25
Características de RF
  • 50 MHz - Aislamiento 60 dB
  • 150 MHz - Aislamiento 48 dB
  • 500 MHz - Aislamiento 37 dB
  • 1000 MHz - Aislamiento 28 dB
  • 1500 MHz - Aislamiento 26 dB
  • 2000 MHz - Aislamiento 23 dB
Pérdida de Inserción
  • 50 MHz - 0.07 dB
  • 150 MHz - 0.1 dB
  • 500 MHz - 0.15 dB
  • 1000 MHz - 0.2 dB
  • 1500 MHz - 0.2 dB
  • 2000 MHz - 0.23 dB

Especificaciones de la Bobina

  • Voltaje Nominal: 12 Vcc
  • Rango de Voltaje: 10-14 Vcc
  • Resistencia: 88 Ohm ±10% @ 20°C
  • Voltaje de Dropout: 3.0 Vcc Mín.

Notas Adicionales

  • Voltajes opcionales disponibles bajo pedido
  • Para RF: 500 Watt @ 1 GHz
  • Soporta potencia de hasta 500 Watt
