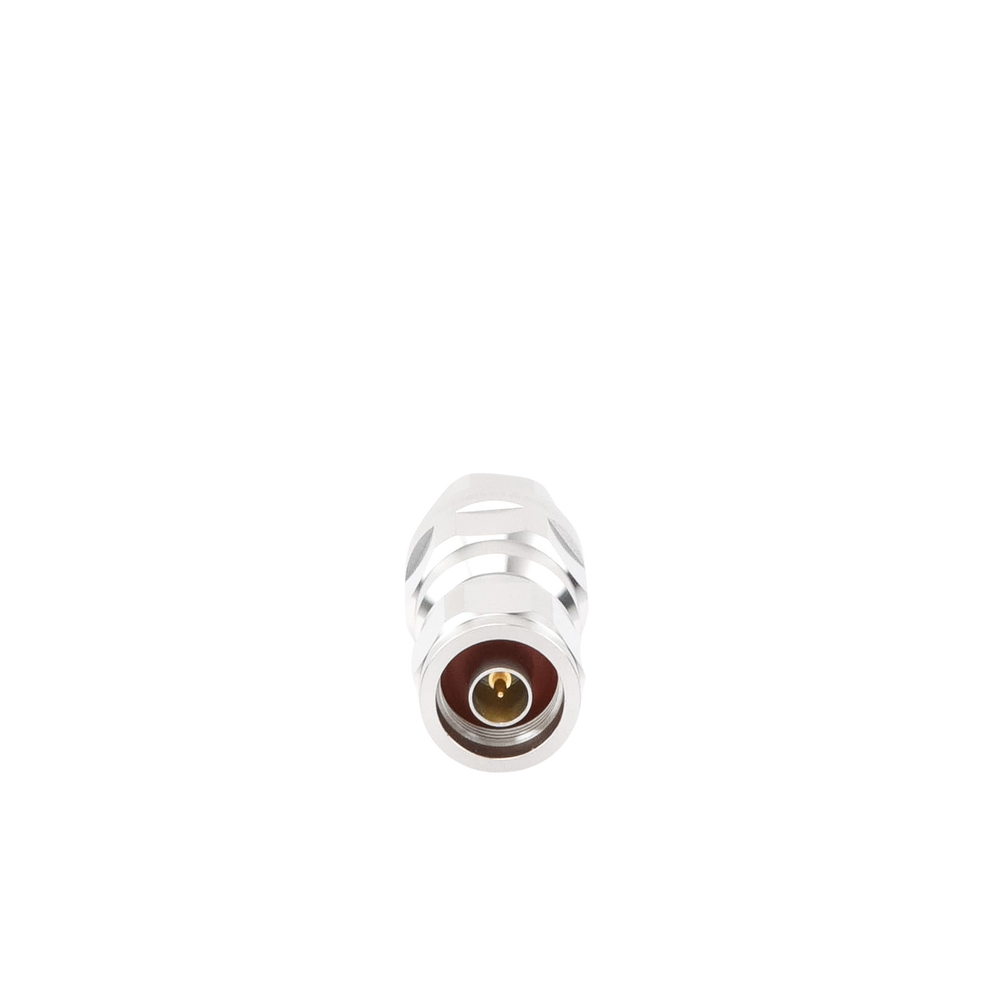

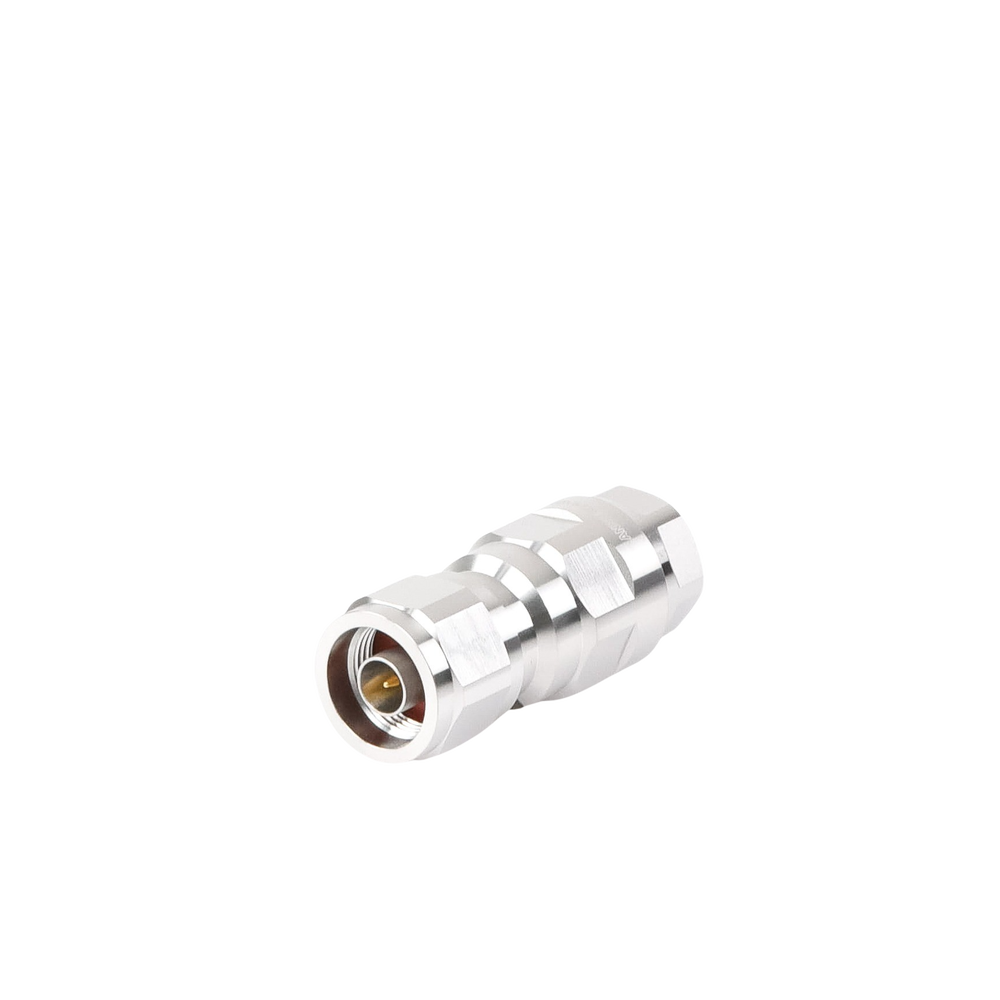

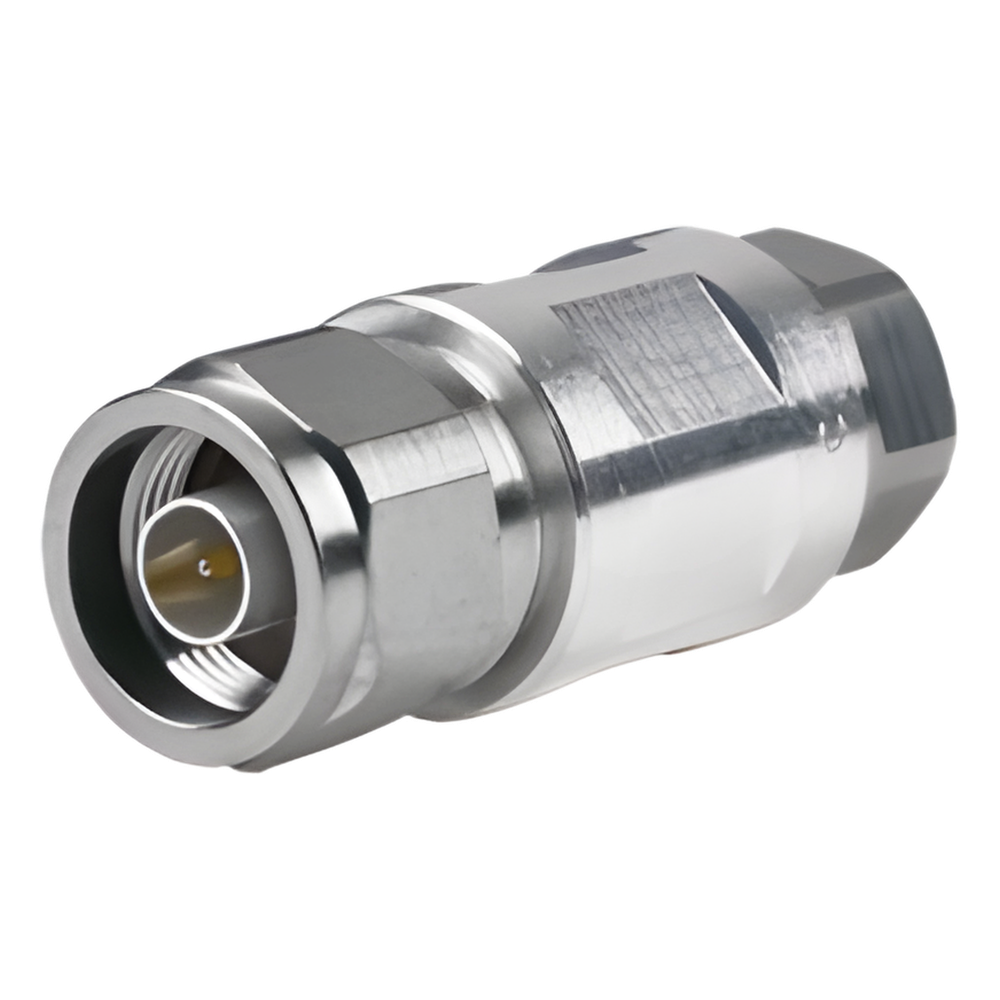

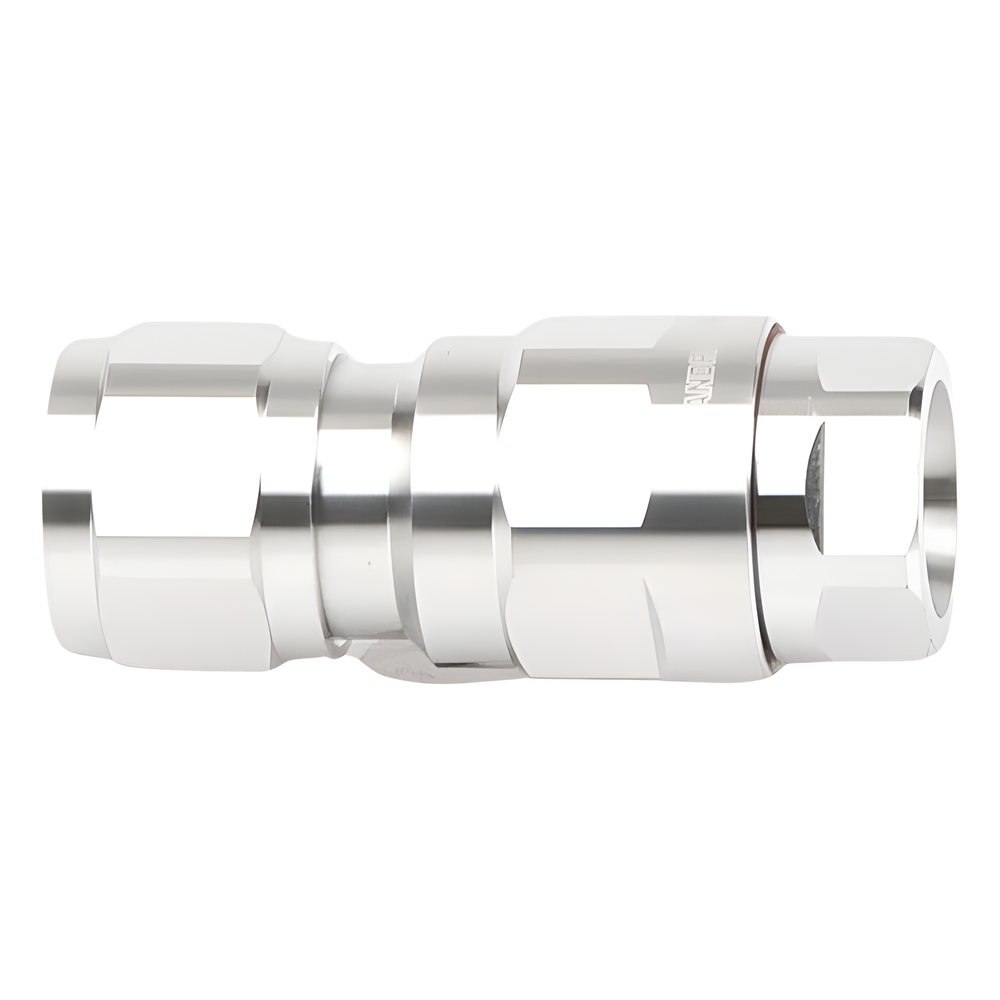

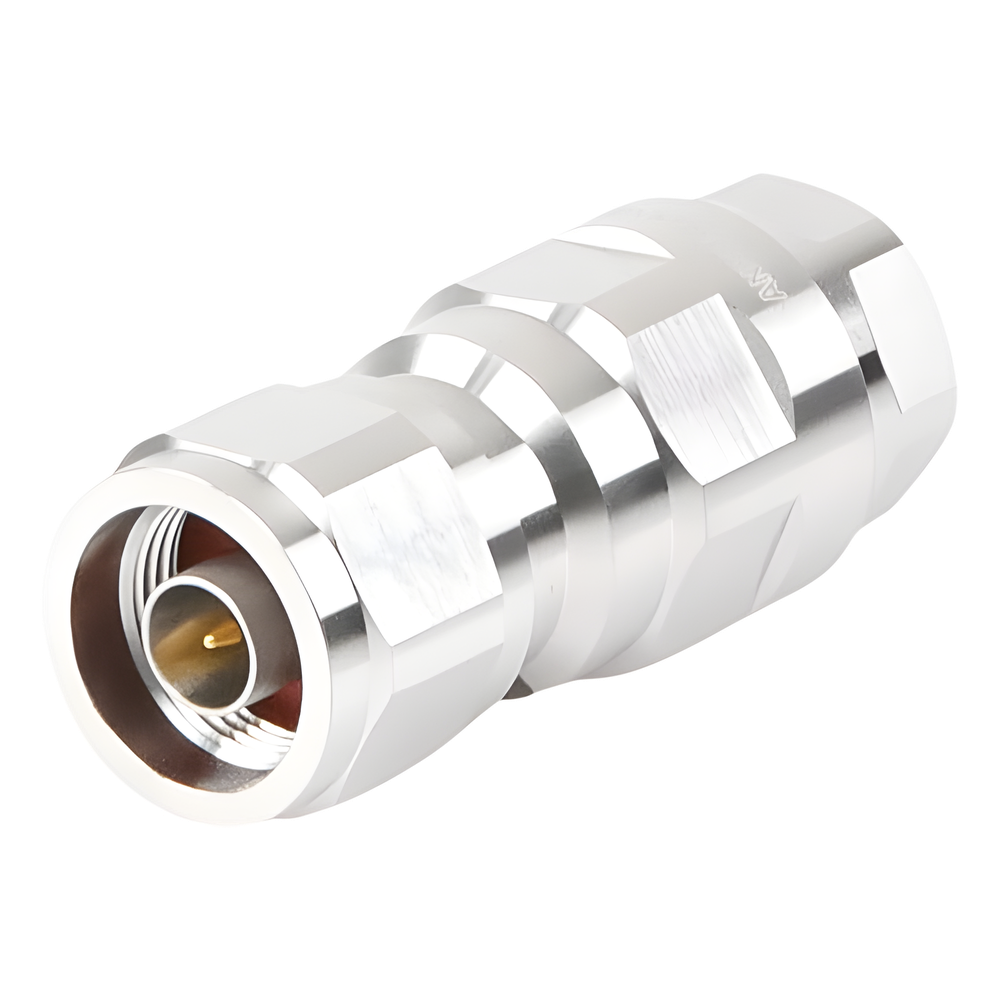

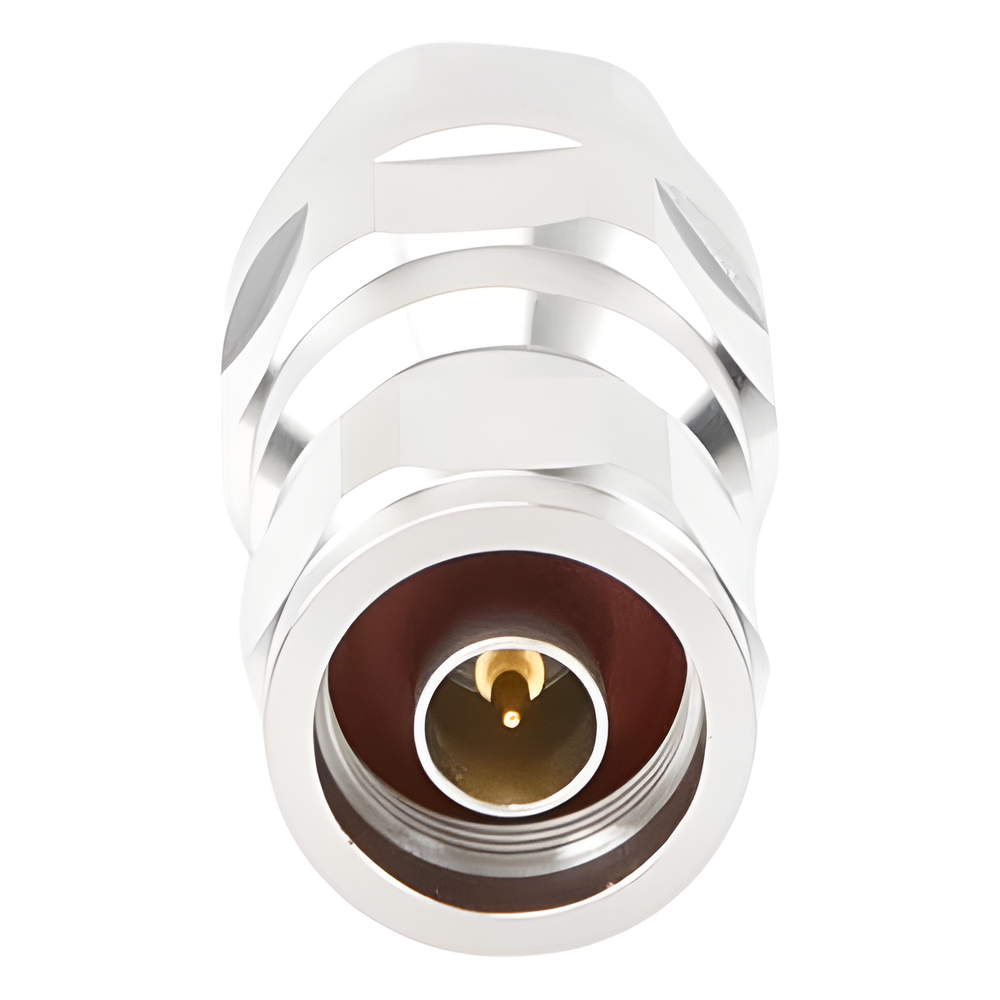

Conector N Macho para cable FSJ4-50B

Características Principales

• Conector tipo N macho para conexión segura
• Compatibilidad con cable FSJ4-50B de 1/2'
• Ensamble con cojinete expandible para estabilidad
• Cuerpo plateado con contacto central de oro
• Aislante dieléctrico de teflón para protección

Especificaciones Generales

• Tipo: N Macho
• Estilo del cuerpo: Recto
• Marca: HELIAX®
• Montaje: Recto
• Proveedor: CommScope®

Especificaciones Eléctricas

• Impedancia del conector: 50 ohm
• Banda de frecuencia operativa: 0 – 12000 MHz
• Impedancia del cable: 50 ohm
• IMD de tercer orden: -120 dBm @ 910 MHz
• Tensión de operación RF: 707.00 Vrms
• Tensión de prueba DC: 2000 V
• Pérdida de inserción: 0.05 dB
• Efectividad de blindaje: -110 dB

Especificaciones Mecánicas

• Método de fijación contacto exterior: Por deformación
• Método de fijación contacto interior: Cautivo
• Recubrimiento contacto exterior: Trimetal
• Recubrimiento contacto interior: Oro
• Durabilidad de conexión: 25 ciclos
• Durabilidad del interfaz: 500 ciclos
• Fuerza de retención: 890 N (200 lbf)
• Par de torsión: 5.42 N·m (48.00 in lb)

Especificaciones Ambientales

• Rango de temperatura operativa: -55 °C a +85 °C
• Rango de temperatura almacenamiento: -55 °C a +85 °C
• Profundidad de inmersión: 1 m
• Resistencia a chorros de agua: IP66
• Resistencia a humedad: MIL-STD-202F, Método 106F
• Resistencia a choque mecánico: MIL-STD-202F, Método 213B
• Resistencia a vibración: MIL-STD-202F, Método 204D

Rendimiento RF

Cables Compatibles y Herramientas

• Para cables coaxiales: LPSF-450B, FSJ4-50B
• Herramienta recomendada: MCPT-1412 (herramienta manual para preparar cable Heliax)
