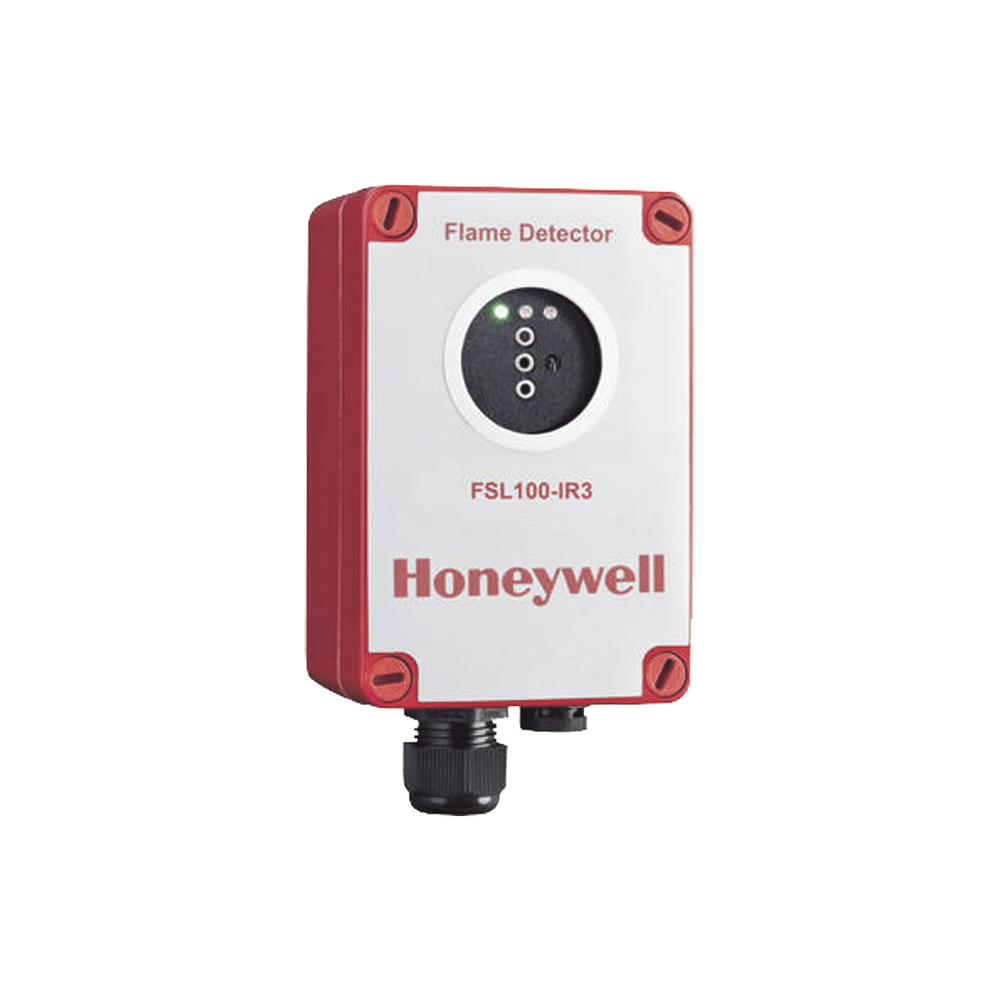

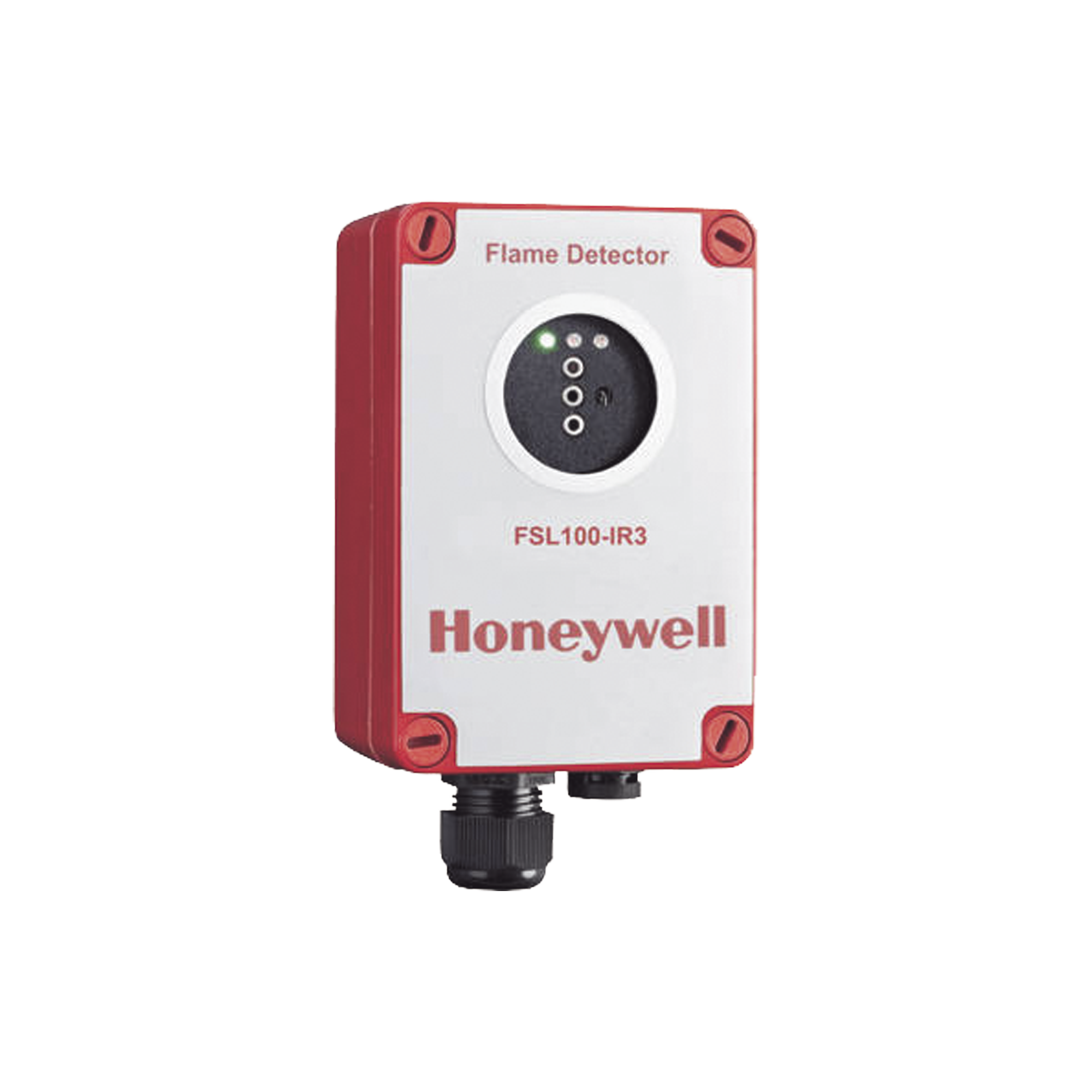

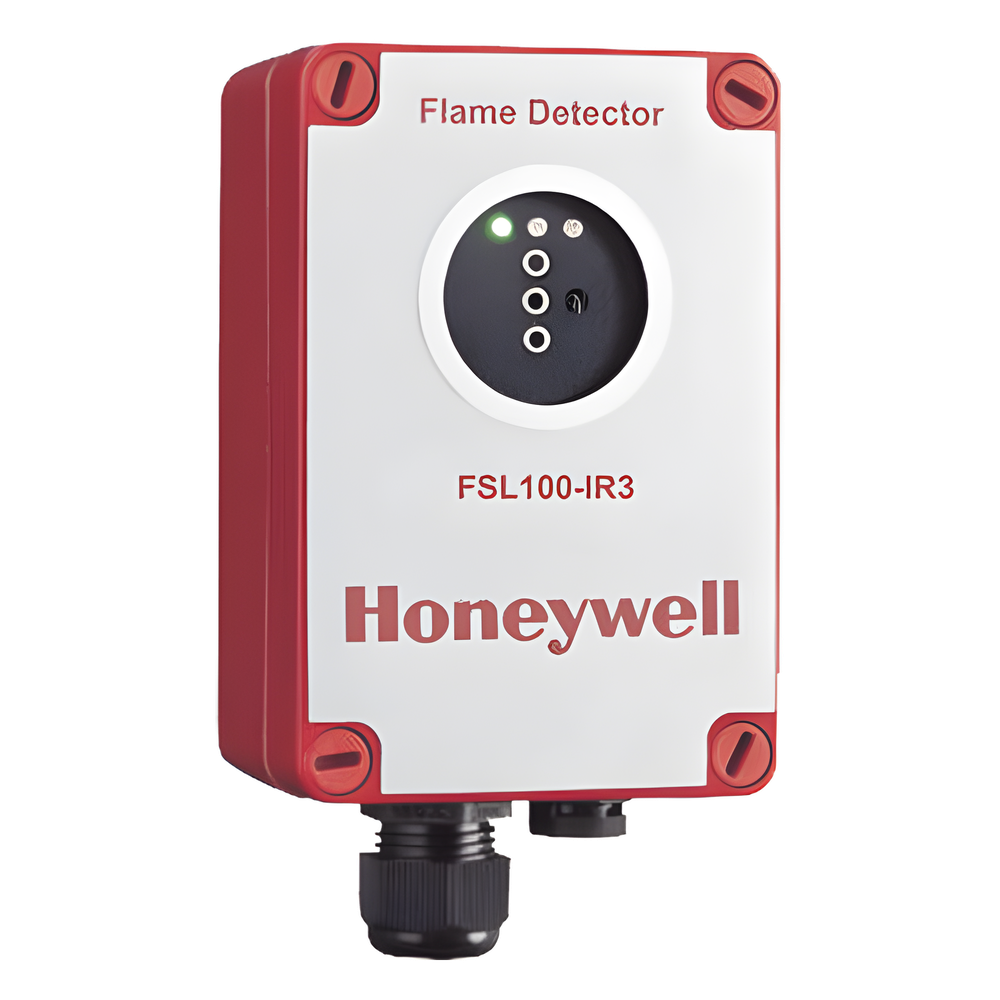

Descripción del Producto
xCaracterísticas Generales
- Normativas: Apto para zona ATEX 2/22; FM 3611 Clase 1, 2 & 3, División 2
- Detección: Triple espectro infrarrojo (IR3)
- Color: Rojo (alta visibilidad)
- Alcance: 35 m (110 pies) para activación de alarma en 10 segundos con fuego de n-heptano de 0.1 m²
- Cono de visión: 90° mínimo horizontal y vertical
- Temperatura de funcionamiento: -40°C a +70°C (-40°F a +158°F)
- Grado de protección: IP65
Especificaciones Técnicas
- Alimentación: 12/24 VCC (10–28 VCC nominal)
- Consumo: 25 mA en funcionamiento normal
- Corriente en alarma: ±75 mA a 24 VDC
- Tiempo de arranque: <10 segundos
- Tiempo de respuesta: 8–30 segundos
- Salidas: Relé de alarma y relé de fallo (SPDT, 30 VCC – 2 A, 60 W máx.)
- Salida de corriente: 4–20 mA (en incrementos, sumidero, no aislado)
- Conexión: M20 con prensaestopas para cables de 5.5–13 mm
Características Constructivas
- Carcasa: Poliéster reforzado con fibra de vidrio (GRP), no inflamable, resistente a UV, autoextinguible V–0 (UL-94)
- Elemento compensación presión: Evita acumulación de humedad por cambios de presión atmosférica
- Dimensiones: 125 x 80 x 57 mm (4.9 x 3.15 x 2.25 pulgadas)
- Peso: 465 g (1.05 lb)
- Kit de montaje: Giratorio (PA66, resistente a UV) con anclajes de acero inoxidable
Funcionalidades Avanzadas
- Detección: Análisis de frecuencia de parpadeo de llama para rechazo de falsas alarmas
- Autodiagnóstico: Autocomprobación automática y manual remota
- Resistencia a interferencias: Luz solar/artificial, arcos eléctricos, soldadura eléctrica (a >3 m)
- Indicación visual: LED para estado (verde-normal, amarillo-fallo, rojo-alarma)
- Configuración: Salidas de alarma enclavadas/no enclavadas seleccionables
Aplicaciones Recomendadas
- Hangares para aviones
- Patios de almacenamiento
- Salas de baterías y comunicación de datos
- Biogás
- Estacionamientos de vehículos
- Salas limpias (semiconductores, farmacéutica, quirófanos)
- Almacenes frigoríficos
- Transformadores eléctricos
- Laboratorios
- Oleoductos, gasoductos y estaciones de bombeo
- Plantas de reciclado y tratamiento de residuos
Homologaciones
- EN54-10: Clase 1 (tipo IR3)
- FM3260: Pendiente de certificación
- ATEX: Apto para zona 2/22
- FM 3611: Clase 1, 2 & 3, División 2
Notas de Instalación
- Requiere soporte de montaje giratorio FSL100-SM21 (no incluido)
- Instalación en interiores y exteriores
- Soporta ambientes potencialmente explosivos
- Requiere espacio libre para entrada de cable M20
- Compatible con lámpara de comprobación FSL100-TL y FSL100-TLX
Mantenimiento
- Sistema de compensación de presión para evitar contaminación
- Elementos duraderos con 2 años de garantía
- Diseño que facilita el acceso para mantenimiento
- Capacidad de autocomprobación para verificación periódica
- Resistente a condiciones climáticas extremas
