Descripción del Producto

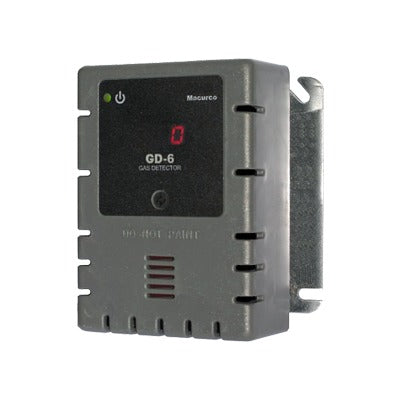

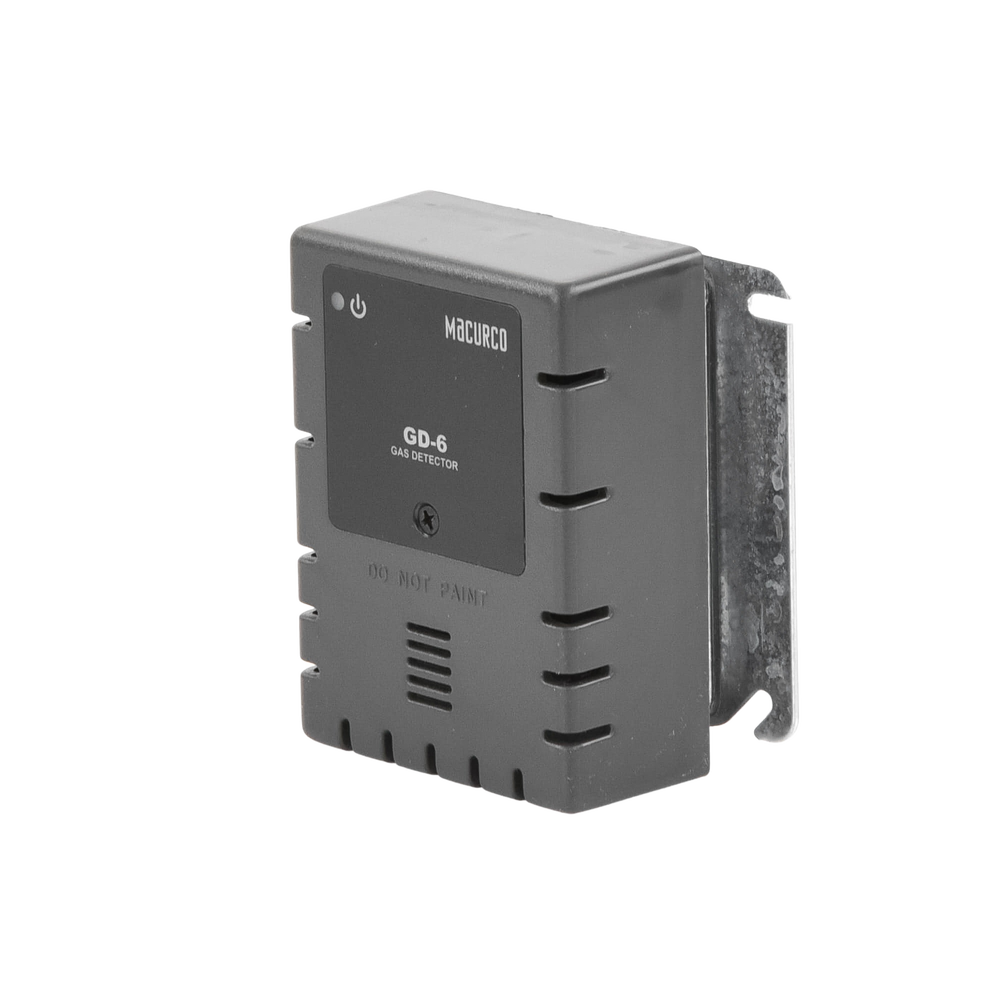

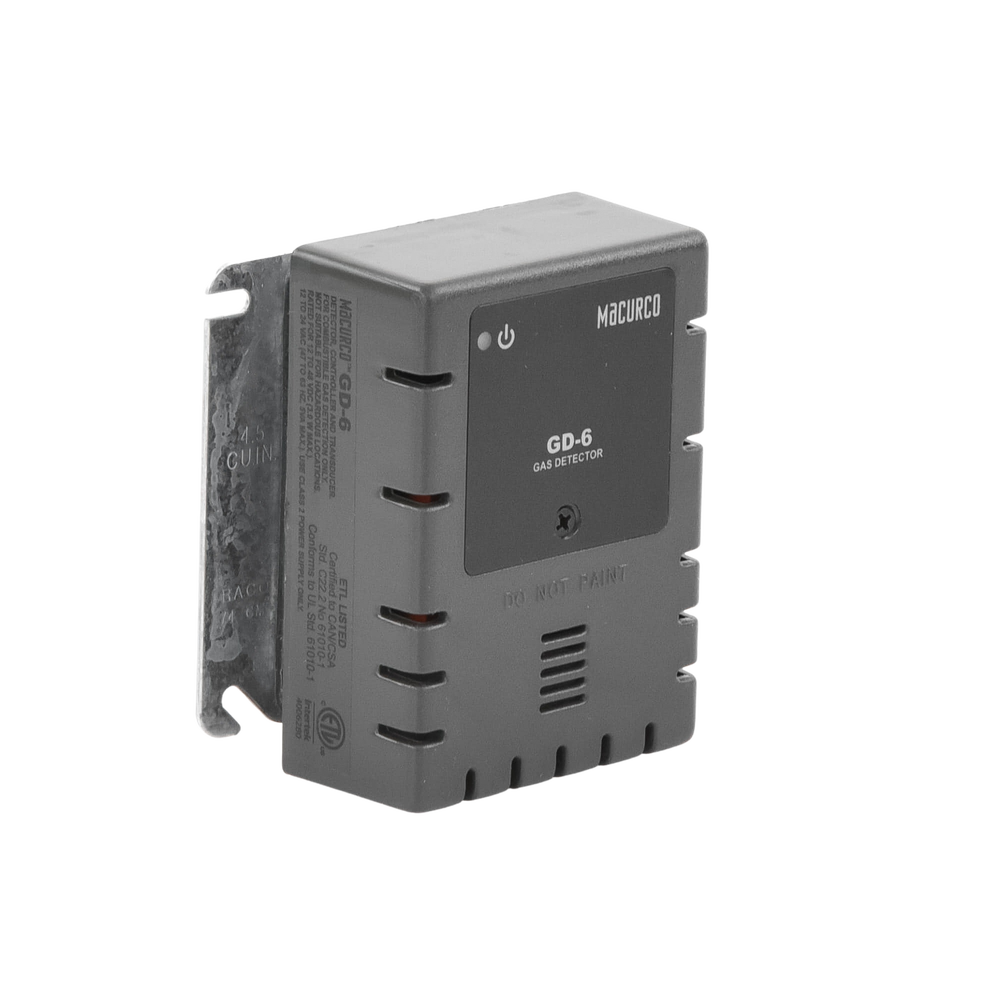

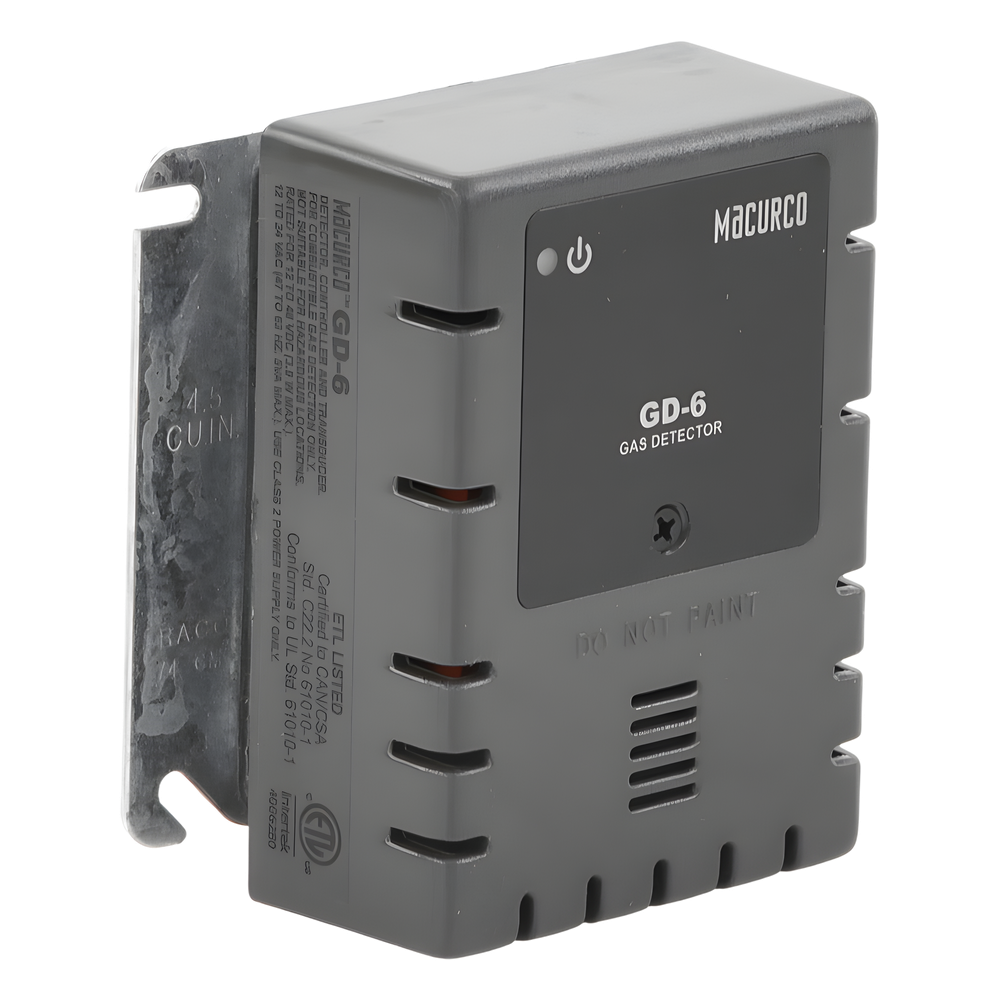

xMACURCO · GD-6 · Detector de gas combustible
Un detector. Tres gases. Respuesta inmediata.
El GD-6 vigila metano, propano o hidrógeno de forma continua, con sensor catalítico de 0 a 50% LEL y respuesta en 5 segundos o menos. Sus dos relevadores integrados activan ventilación y alarma sin depender de un panel externo.
0-50%
Rango de detección LEL
≤5 s
Respuesta del sensor
2
Niveles de alarma ajustables
5 A
Relevador de ventilador SPDT
4-20 mA
Salida estándar
5 años
Vida útil del sensor
Selección de gas
Un detector. Tres gases. Sin comprar de más.
Cada sitio maneja un gas distinto, y comprar un detector por cada uno encarece el proyecto. El GD-6 se configura desde su propia pantalla para detectar metano (CH4) de gas natural, propano (C3H8) de LP o hidrógeno (H2). Llega calibrado de fábrica y listo para montar.
Respuesta automática
Al 10% LEL ventila. Al 20%, alarma.
Una fuga silenciosa se convierte en atmósfera explosiva si nadie actúa a tiempo. El GD-6 dispara su relevador de ventilador SPDT de 5 A al 10% LEL, ajustable de 3 a 20%, y el relevador de alarma de 0.5 A al 20% LEL, ajustable en 5, 10, 15 o 20%. Ambos setpoints se cambian desde el detector, sin herramientas.
Integración BMS
4-20 mA de serie. Modbus y BACnet cuando los necesites.
Integrar detección de gas a un sistema de administración de edificio no debería obligarte a rediseñar el cableado. El GD-6 reporta su lectura por salida analógica 4-20 mA estándar; con el adaptador MRS-485 lo hace por Modbus RTU y con el BRS-485 por BACnet MSTP, directo a tu BMS.
Sistema supervisado
Si el detector falla, el sistema lo sabe.
Un detector mudo es un riesgo invisible. El diseño supervisado del GD-6 activa ventilador y alarma ante cualquier falla del equipo, y su interfaz local permite configurar, probar y verificar sin herramientas extra.

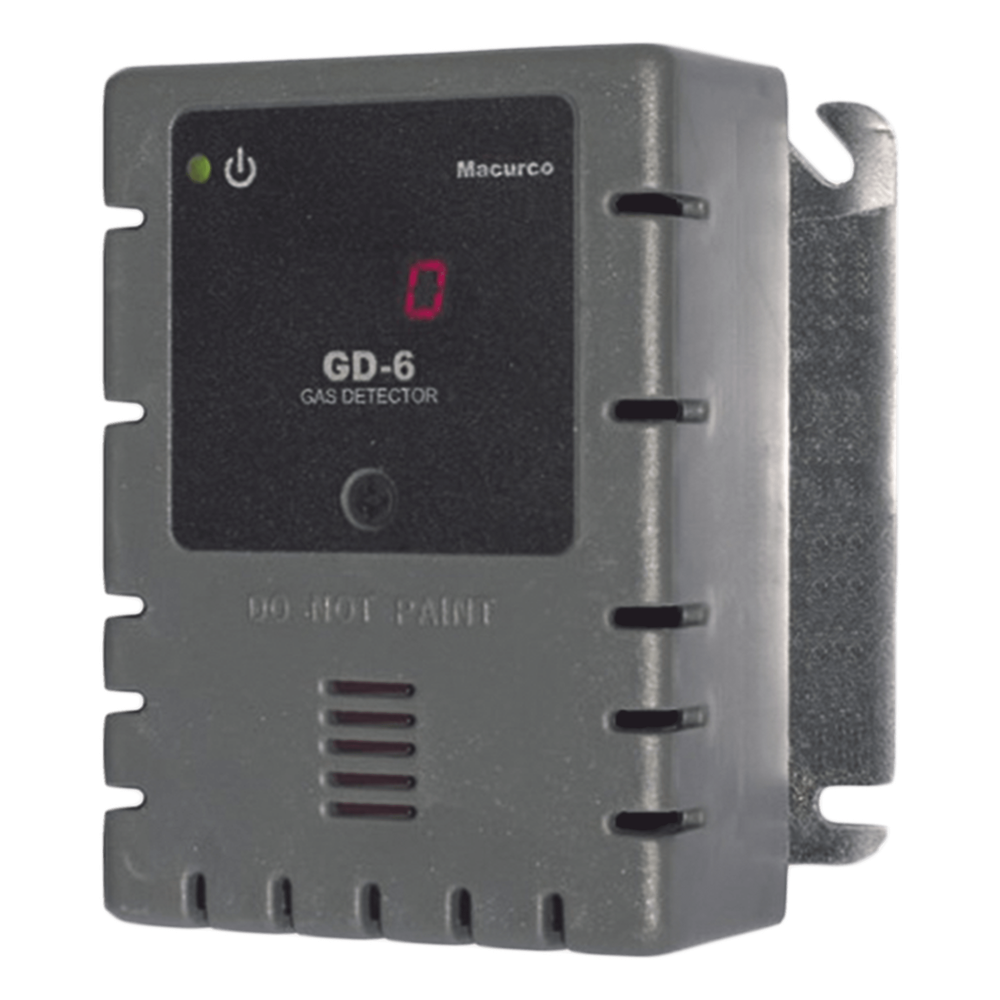

- Pantalla LED de 3 caracteres para configuración y pruebas en sitio
- LED multicolor de estatus y zumbador integrado
- Calibración en campo con el Cal-Kit 1 de Macurco
Aplicaciones
Hecho para donde el gas trabaja todos los días.
Cuartos de calderas
Monitoreo continuo donde el gas natural opera a diario.
Carga de baterías
Hidrógeno desprendido en carga, detectado a tiempo.
Almacenes y bodegas
Propano y gas natural bajo control en patios de maniobras.
Rellenos y servicios
Metano vigilado en rellenos sanitarios e instalaciones de servicio.
Especificaciones
Todos los datos. Sin adornos.
Detección
- Gases detectables
- Metano (CH4), propano (C3H8) o hidrógeno (H2), seleccionable
- Sensor
- Celda catalítica, vida útil de 5 años
- Rango de medición
- 0 a 50% LEL
- Respuesta
- 5 segundos o menos
- Niveles de alarma
- 2 niveles: 10% y 20% LEL por defecto, ajustables en campo
- Calibración
- De fábrica; en campo con Cal-Kit 1
Salidas y eléctricas
- Salida analógica
- 4-20 mA proporcional a la concentración de gas
- Comunicaciones opcionales
- Modbus RTU con adaptador MRS-485; BACnet MSTP con adaptador BRS-485
- Relevador de ventilador
- SPDT 5 A, activación ajustable de 3 a 20% LEL (10% por defecto)
- Relevador de alarma
- 0.5 A (NC), ajustable en 5, 10, 15 o 20% LEL (20% por defecto)
- Consumo
- 3 W máximo
Físicas y ambiente
- Dimensiones
- 114 x 102 x 54 mm (4.5 x 4 x 2.125 in)
- Gabinete
- Policarbonato, IP42
- Temperatura de operación
- -10 °C a 50 °C
- Humedad
- 0 a 90% RH sin condensación

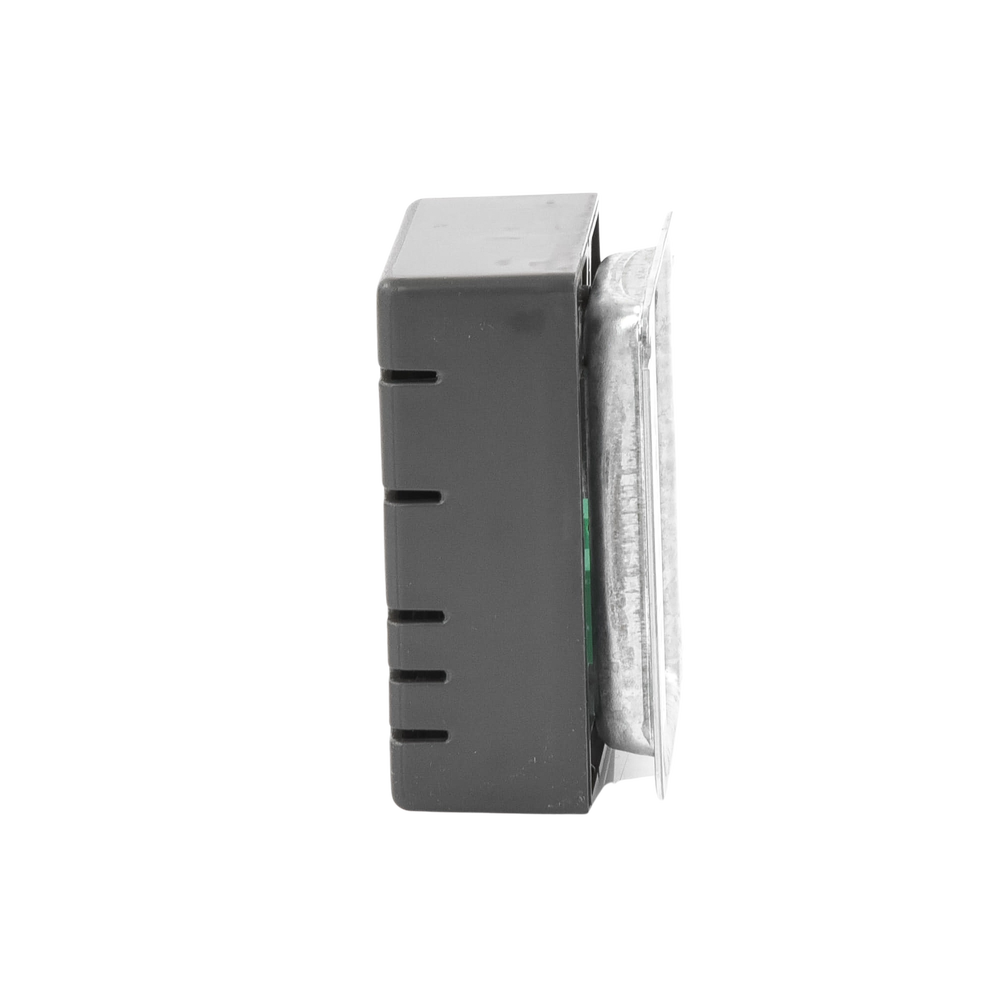

- Montaje
- Caja eléctrica estándar de 4 x 4 in
Cumplimiento y soporte
- Certificación
- Listado UL
- Sistema
- Supervisado: una falla del detector activa ventilador y alarma
- Garantía
- 2 años limitada
- Documentación
- Ficha técnica, manual y guía rápida en la sección Recursos
MACURCO GD-6
Detección continua. Respuesta automática.
Montaje directo en caja eléctrica de 4 x 4 in, listado UL y garantía limitada de 2 años. La ficha técnica, el manual y la guía rápida permanecen disponibles en la sección Recursos del producto.
