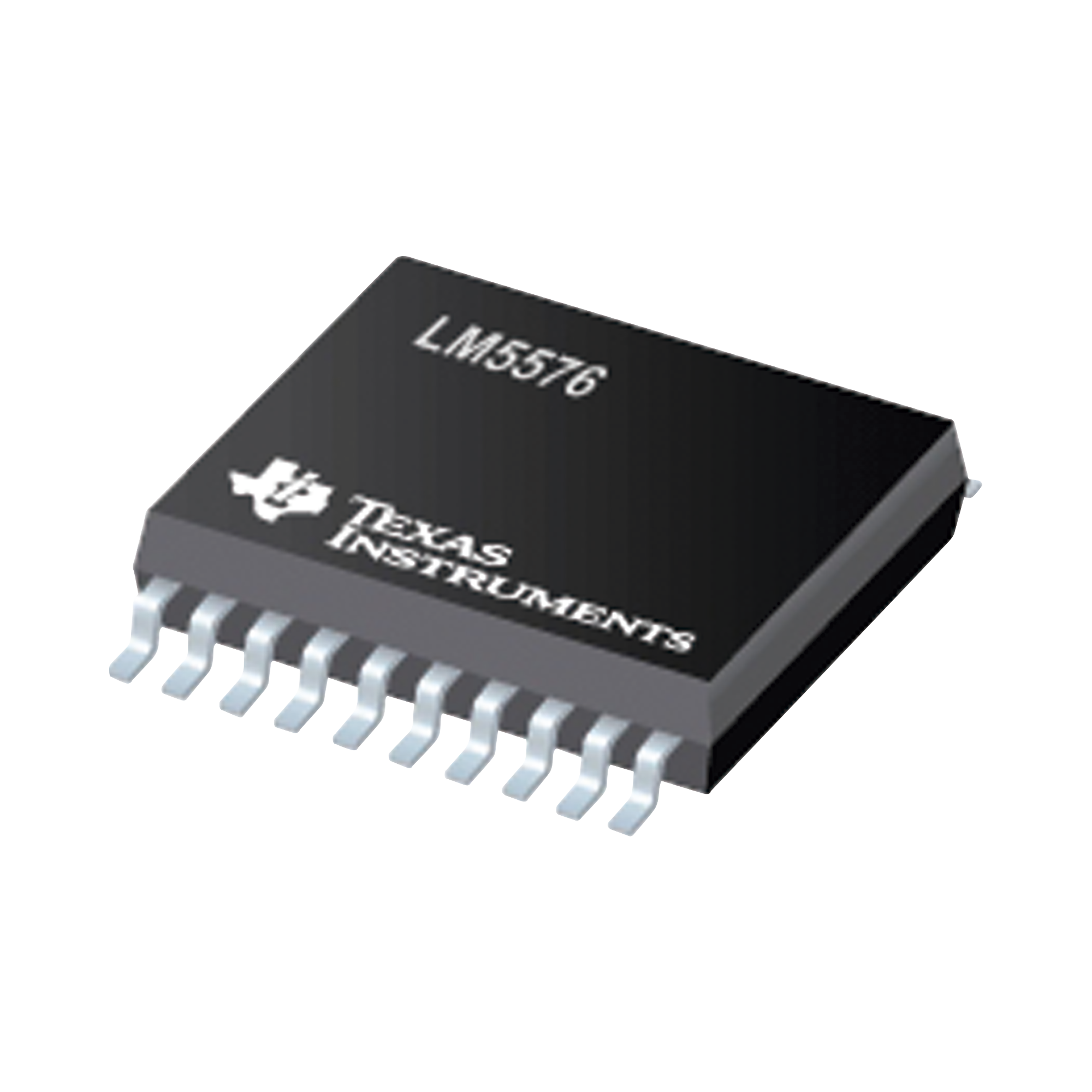

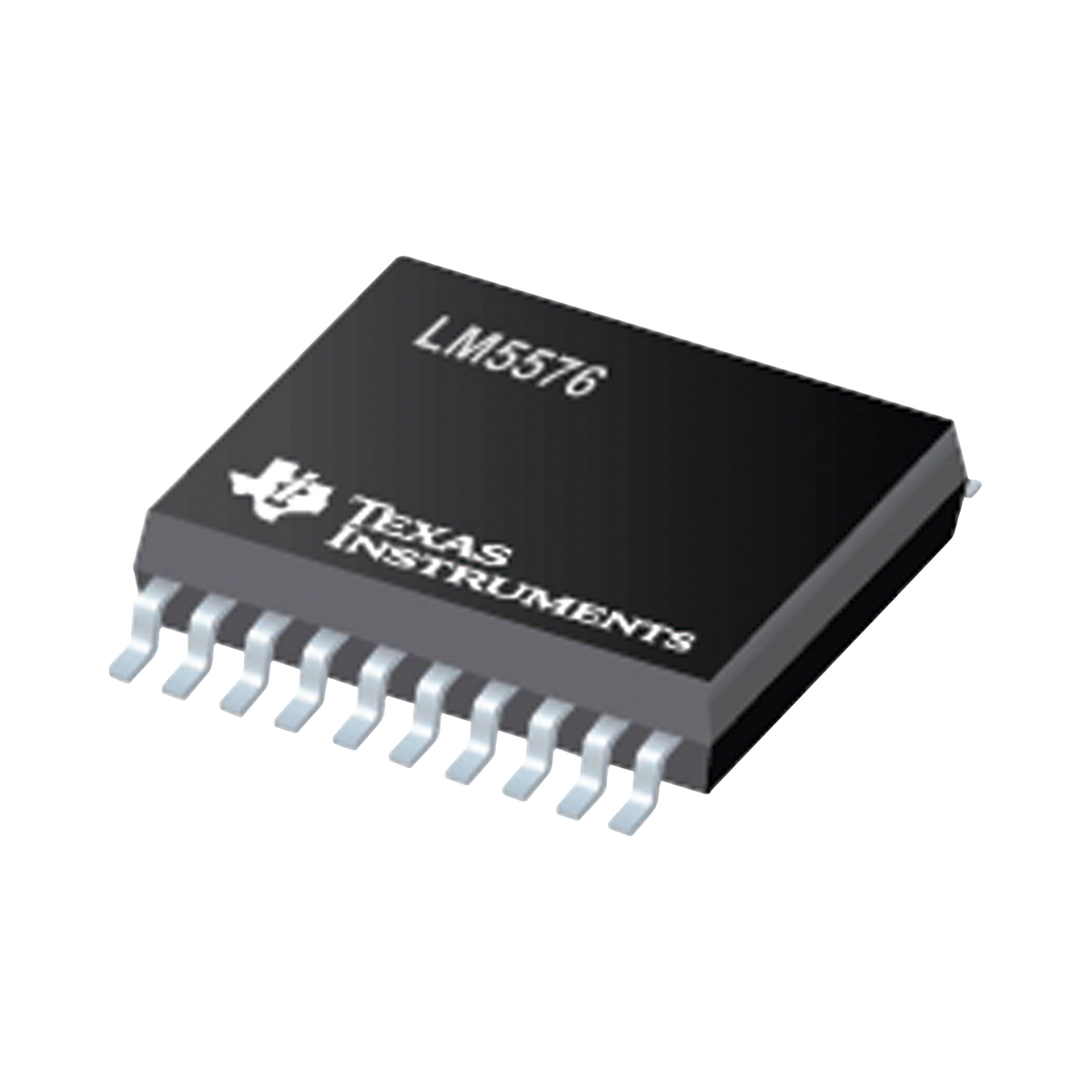

Circuito Integrado Convertidor DC-DC 6V-75V 3Amp. 20 Pin.

Circuito Integrado Convertidor DC-DC 6V-75V 3Amp. 20 Pin.

$ 469.13 MXN
$ 469.13 MXN
Características Principales Convertidor DC-DC con rango de entrada de 6V a 75V Entrega corriente de salida continua de hasta 3A Empaque HTSSOP-20 con pad expuesto para disipación térmica Arquitectura de modo de corriente emulado para mejor regulación Frecuencia ajustable entre...
Proveedor: SYSCOM
Código: LM5576MH/NOPB
Disponibilidad: En stock
Tipo de producto: Radiocomunicación
Circuito Integrado Convertidor DC-DC 6V-75V 3Amp. 20 Pin.

Circuito Integrado Convertidor DC-DC 6V-75V 3Amp. 20 Pin.

$ 469.13
Circuito Integrado Convertidor DC-DC 6V-75V 3Amp. 20 Pin.

Circuito Integrado Convertidor DC-DC 6V-75V 3Amp. 20 Pin.

$ 469.13
Descripción del Producto
Descripción del Producto
x

Características Principales

  • Convertidor DC-DC con rango de entrada de 6V a 75V
  • Entrega corriente de salida continua de hasta 3A
  • Empaque HTSSOP-20 con pad expuesto para disipación térmica
  • Arquitectura de modo de corriente emulado para mejor regulación
  • Frecuencia ajustable entre 50kHz y 500kHz
  • Protecciones integradas: limitación de corriente, protección de cortocircuito, apagado térmico
Especificaciones Eléctricas
  • Rango de Voltaje de Entrada: 6V a 75V
  • Corriente de Salida Máxima: 3A (continua)
  • Resistencia del MOSFET: 170-380mΩ (Q0), 170-340mΩ (Q1)
  • Referencia de Feedback: 1.225V ±1.5% (Q1), ±1.65% (Q0)
  • Corriente de Límite Cíclico: 3.6A a 5.5A (Q0), 3.6A a 5.1A (Q1)
  • Temperatura de Apagado Térmico: 180°C (Q0), 165°C (Q1)
Características de Diseño
  • Frecuencia Operación: Ajustable de 50kHz a 500kHz
  • Modo de Sincronización: Master/Slave
  • Tiempo Mínimo de Encendido: 80ns
  • Tiempo de Apagado Forzado: 390-590ns (Q0), 416-575ns (Q1)
  • Corriente de Soft-Start: 7-14µA
  • Corriente de Sesgo: 3.4-4.5mA
Características Térmicas
  • Resistencia Térmica: 40°C/W (J-A)
  • Histeresis Térmica: 25°C
  • Temperatura de Operación: -40°C a 150°C (Q0), -40°C a 125°C (Q1)

Aplicaciones

  • Sistemas automotrices (LM5576-Q1 cumple con AEC-Q100)
  • Equipos industriales
  • Fuentes de alimentación de alta tensión
  • Convertidores de alto voltaje para telecomunicaciones
  • Control de potencia en entornos industriales
Configuración Física
  • Tipo de Empaque: HTSSOP-20 con pad expuesto
  • Dimensiones: 6.50mm x 4.40mm
  • Conexión Térmica: Pad expuesto en la parte inferior conectado a tierra
Condiciones de Operación
  • Voltaje de Entrada: 6V a 75V
  • Temperatura de Unión: -40°C a 150°C (Q0), -40°C a 125°C (Q1)
