Actuador de Dos Posiciones de Acción Rápida con Retorno por Resorte / 175 lb-in (20 Nm) a 350°F / 120 Vac / Compuertas de Humo y Fuego / UL555S / Resorte de Acero Inoxidable / Carrera 95° / Apertura y Cierre en 15 s

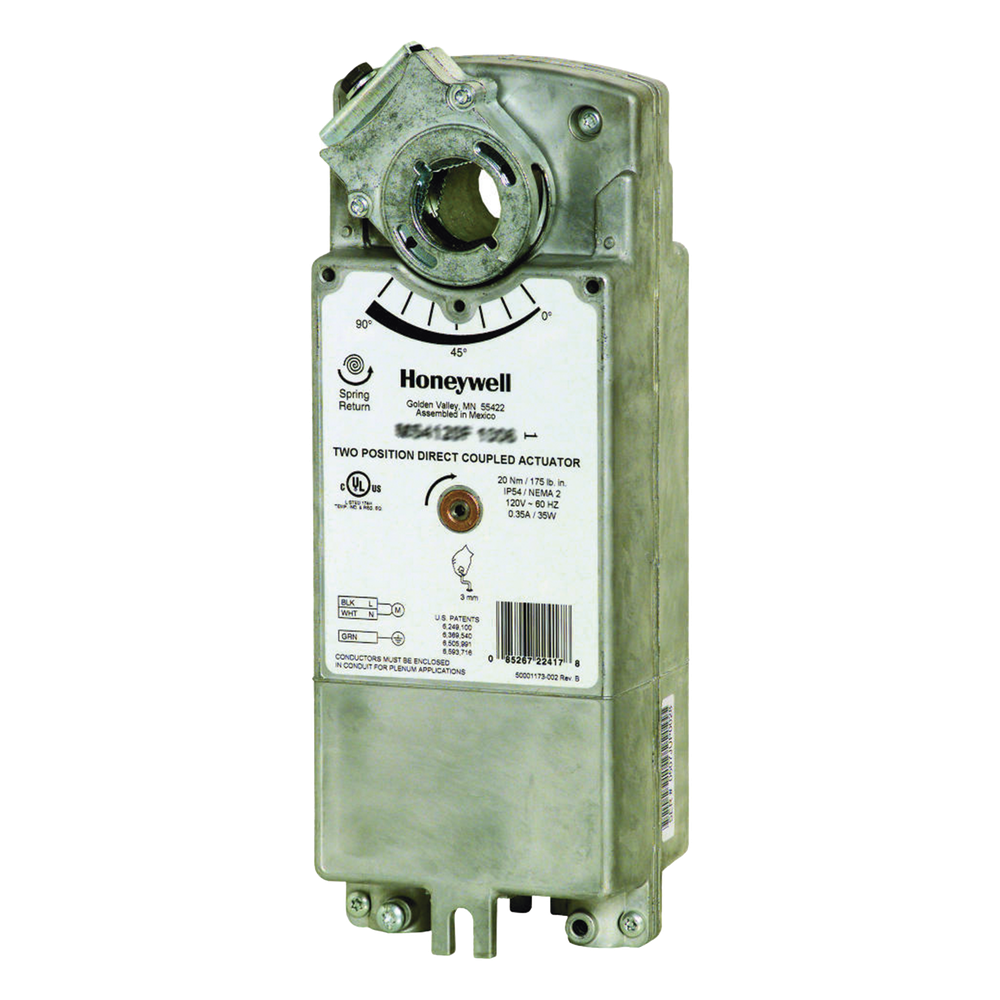

El MS4120F1006 es un actuador de dos posiciones de acción rápida, de acoplamiento directo (DCA) y retorno por resorte, diseñado para el control todo/nada de compuertas contra incendio y humo en sistemas HVAC. Recibe una señal de encendido/apagado de un controlador de un solo polo y un solo tiro (SPST) y su montaje reversible permite operar en rotación horaria (CW) o antihoraria (CCW) del resorte. Entrega un torque mínimo de 175 lb-in (20 N·m) a 350°F (176°C) con bloqueo máximo de 425 lb-in (48 N·m), con resorte interno de acero inoxidable y cables de Teflon de alta temperatura. Incorpora el adaptador de eje autocentrante patentado (SCSA, patente US 6,505,991) y su carcasa de aluminio fundido a presión permite el montaje a ras de la compuerta. Está diseñado para operar de forma confiable en sistemas de control de humo listados UL555S hasta 350°F, en cumplimiento con los códigos NFPA 90A, 92A y 92B, y no requiere ciclos especiales durante retenciones prolongadas.

Características principales

• Torque mínimo de 175 lb-in (20 N·m) a 350°F (176°C)
• Retorno por resorte de acero inoxidable en 15 segundos
• Bloqueo máximo de 425 lb-in (48 N·m)
• Adaptador de eje autocentrante patentado (SCSA)
• Cables de Teflon de alta temperatura integrados
• Listado UL555S hasta 350°F para sistemas de control de humo

Especificaciones técnicas
