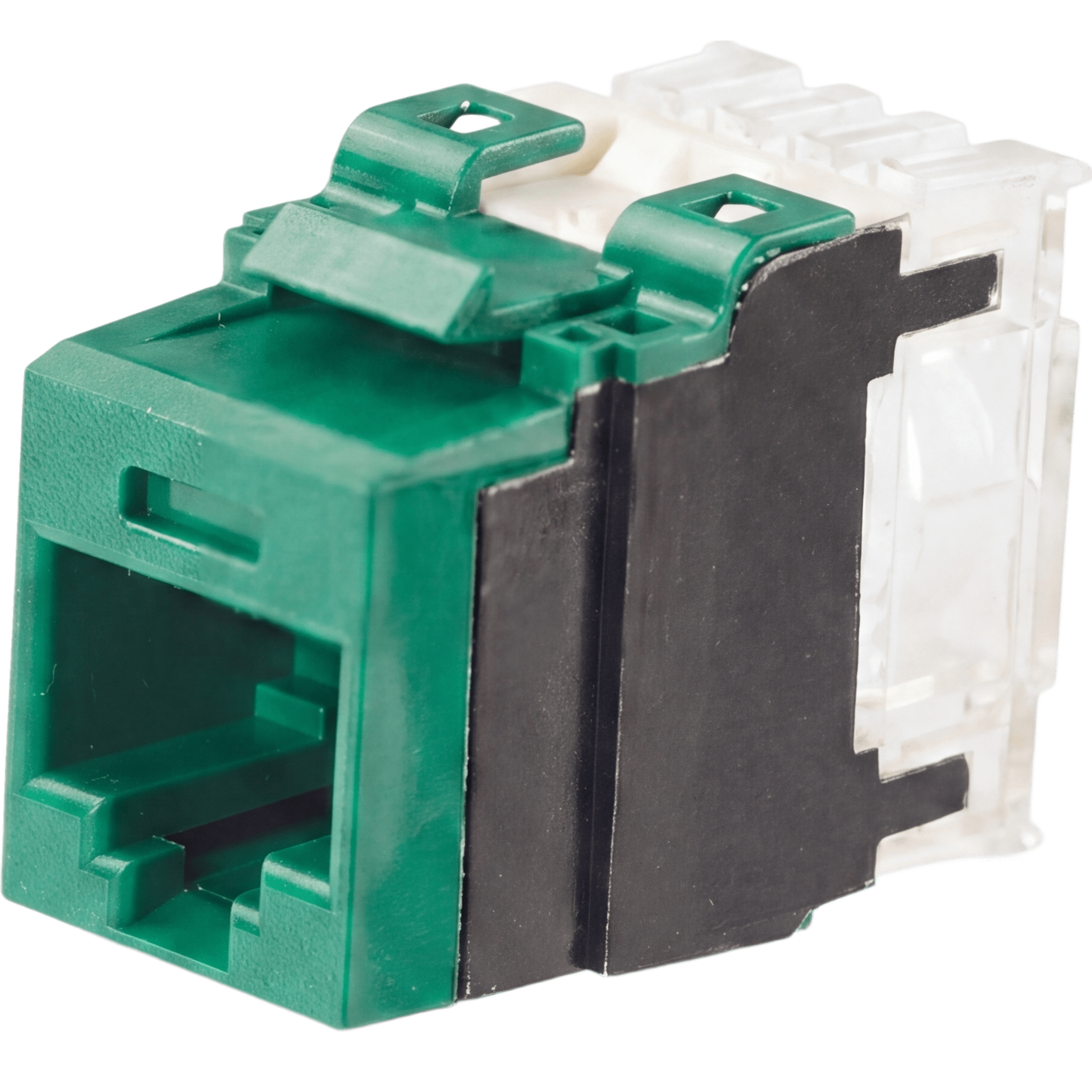

Descripción del Producto
xCaracterísticas Técnicas
- Tipo: Módulo Jack de cobre
- Color: Verde
- Nivel de desempeño: Categoría 6A/Clase EA
- Estilo de terminación: De impacto
- Esquema de cableado: T568A/T568B
- Aplicación: Sin blindaje
- No. de espacios modulares: 1
- No. de puertos: 1
- Tipo de módulo: Keystone
- Tipo de jack: RJ45
- Tipo de conexión: 110
- Cumple con: RoHS
Especificaciones de Desempeño
- Estándares: ANSI/TIA-568-C.2 Categoría 6A y ISO 11801 Clase EA
- Frecuencia: Hasta 500 MHz
- Resistencia de contacto: <40 mOhms (mecánico), <20 mOhms (eléctrico)
- Pruebas: 100% probado en fábrica
- Cable compatible: Par trenzado sin blindaje 22-26 AWG, 100 Ohms
- Ciclos de terminación: <20 ciclos
- Resistencia dieléctrica: 1000 V, 1 minuto
- Temperatura operación: -10°C a 65°C (14°F a 149°F)
Características Principales
- Diseñado para cables de par trenzado 22-26 AWG de 4 pares
- Contactos chapados con 50 micropulgadas de oro para mayor durabilidad
- Probado 100% en fábrica para asegurar cumplimiento de estándares
- Compatible con interfaces Keystone estándar
- Serializado individualmente para trazabilidad
Pruebas Mecánicas
- Fuerza normal: >100 gramos
- Vibración: <40 mOhms
- Choque: <5 microsegundos
- Durabilidad: <40 mOhms
- Fuerza de acoplamiento: <20 N
- Ciclos de terminación: <20
Pruebas Ambientales
- Vida útil térmica: <40 mOhms
- Humedad: <40 mOhms
- Choque térmico: <40 mOhms
- Secuencia climática: <40 mOhms
- Corrosión por gas: <40 mOhms
Herramientas de Terminación
- Herramienta de impacto: PDT110
- Base de impacto: NKSPB
- Herramienta de terminación JackRapid+: JR-PAN-2
- Herramienta de corte: CWST
- Herramienta de pelado: CJAST
Dimensiones
- Ancho: 0.645' (16.38 mm)
- Altura: 1.16' (29.50 mm)
- Profundidad: 0.875' (22.23 mm)
