Descripción del Producto
xCaracterísticas Principales

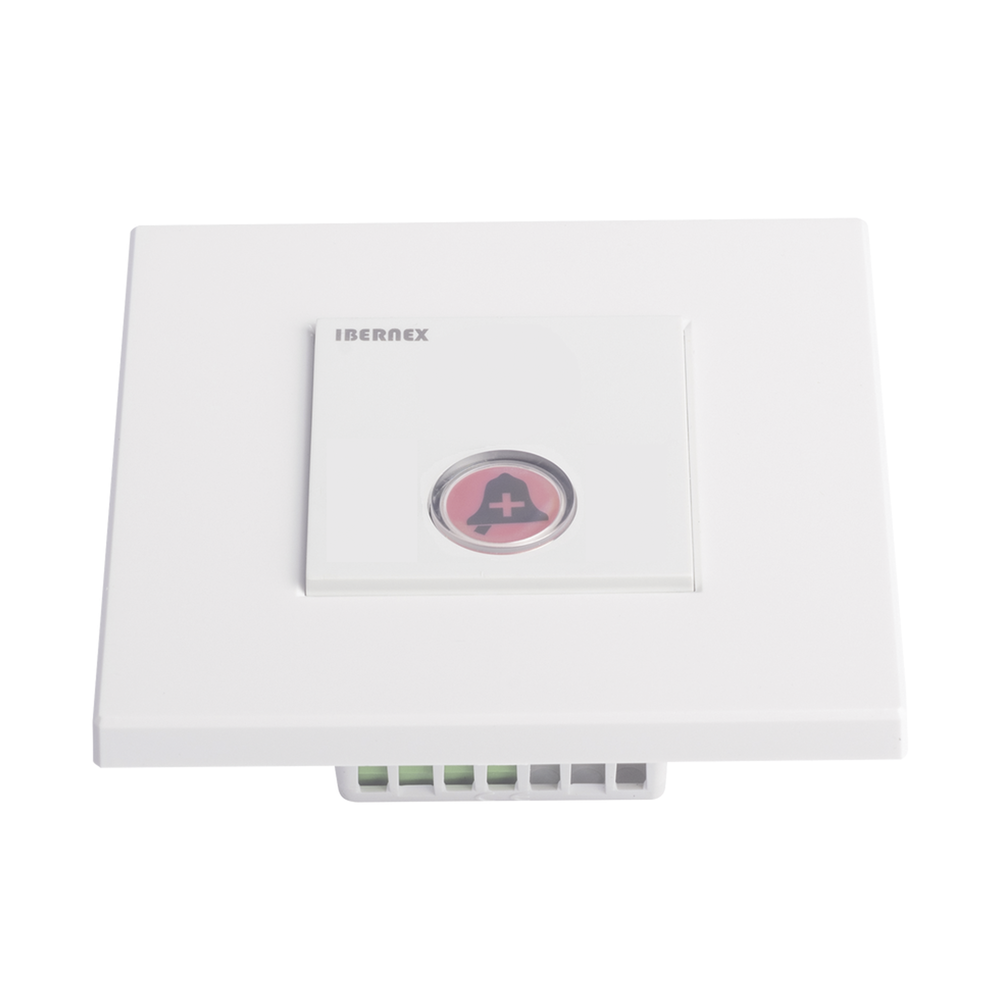

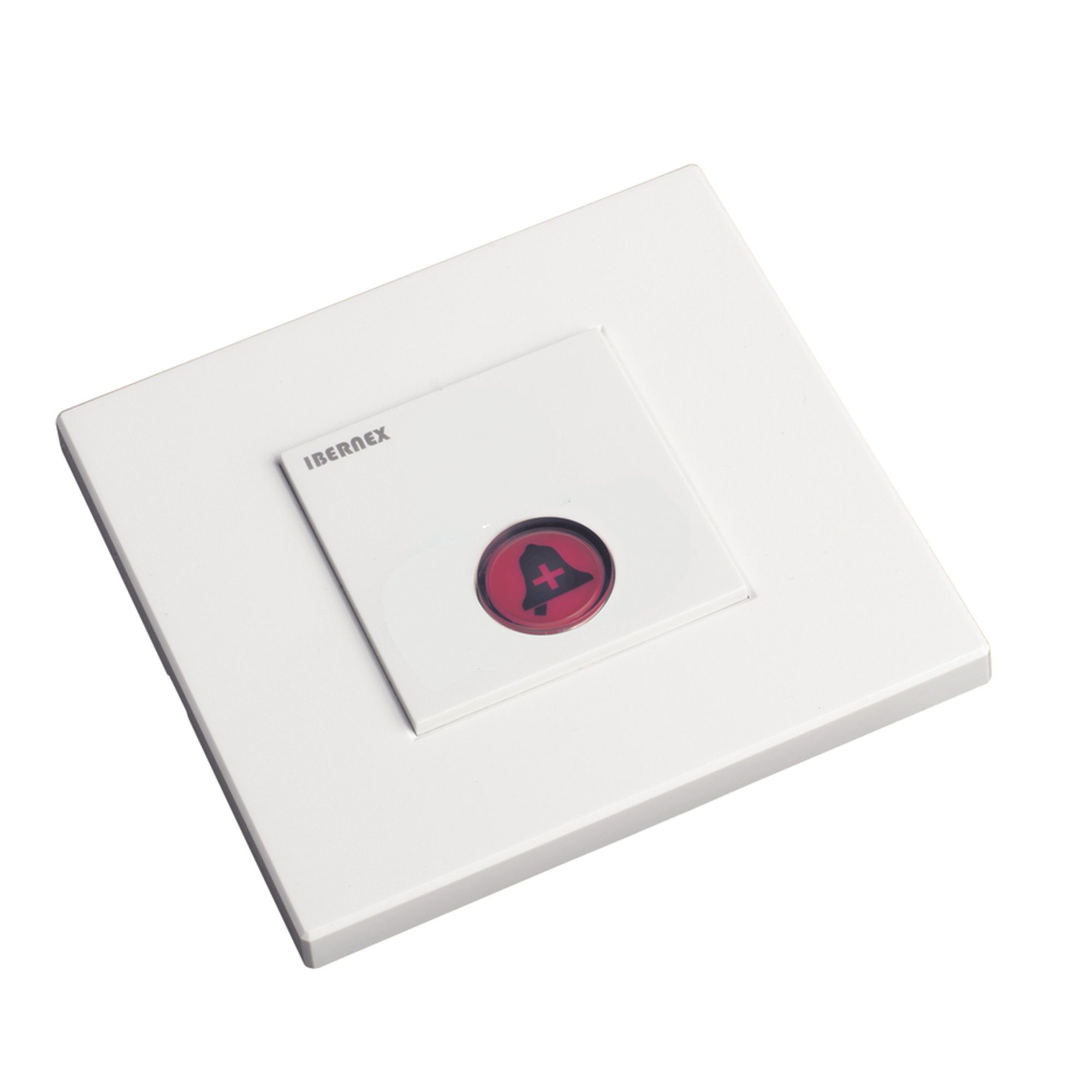

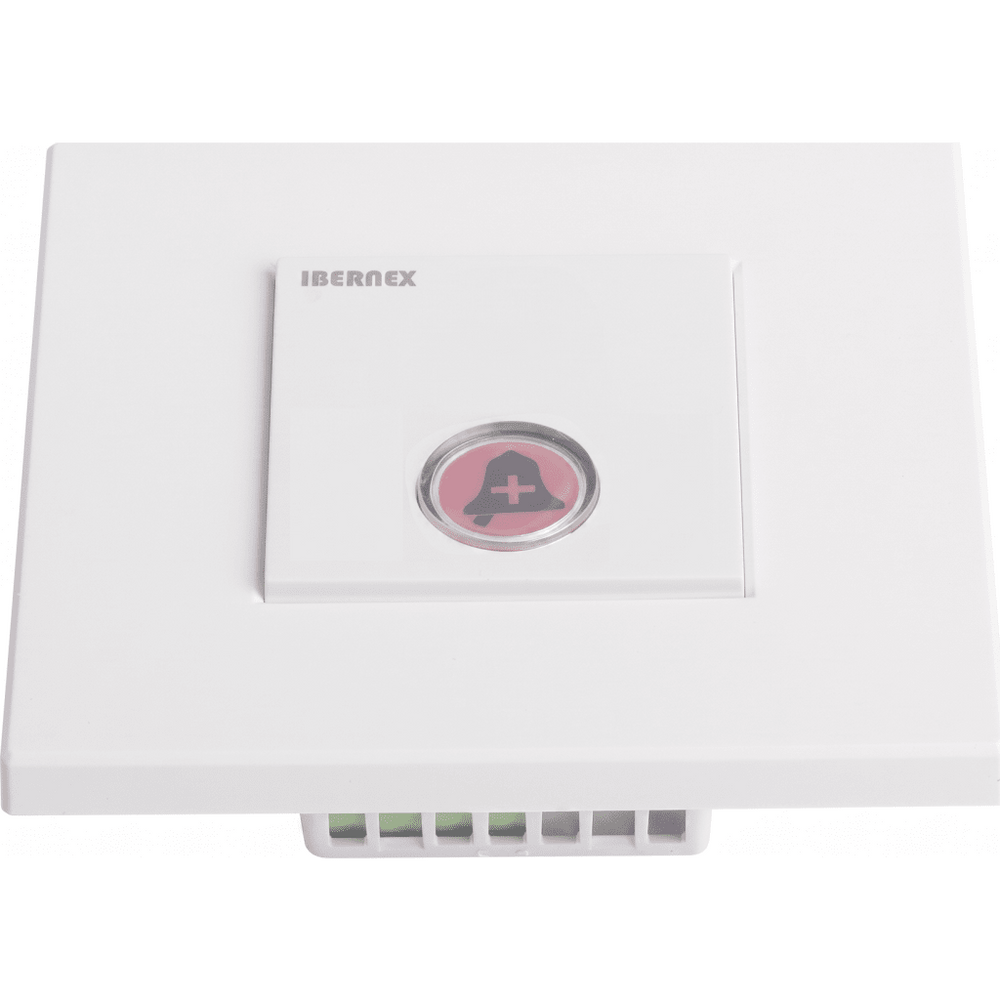

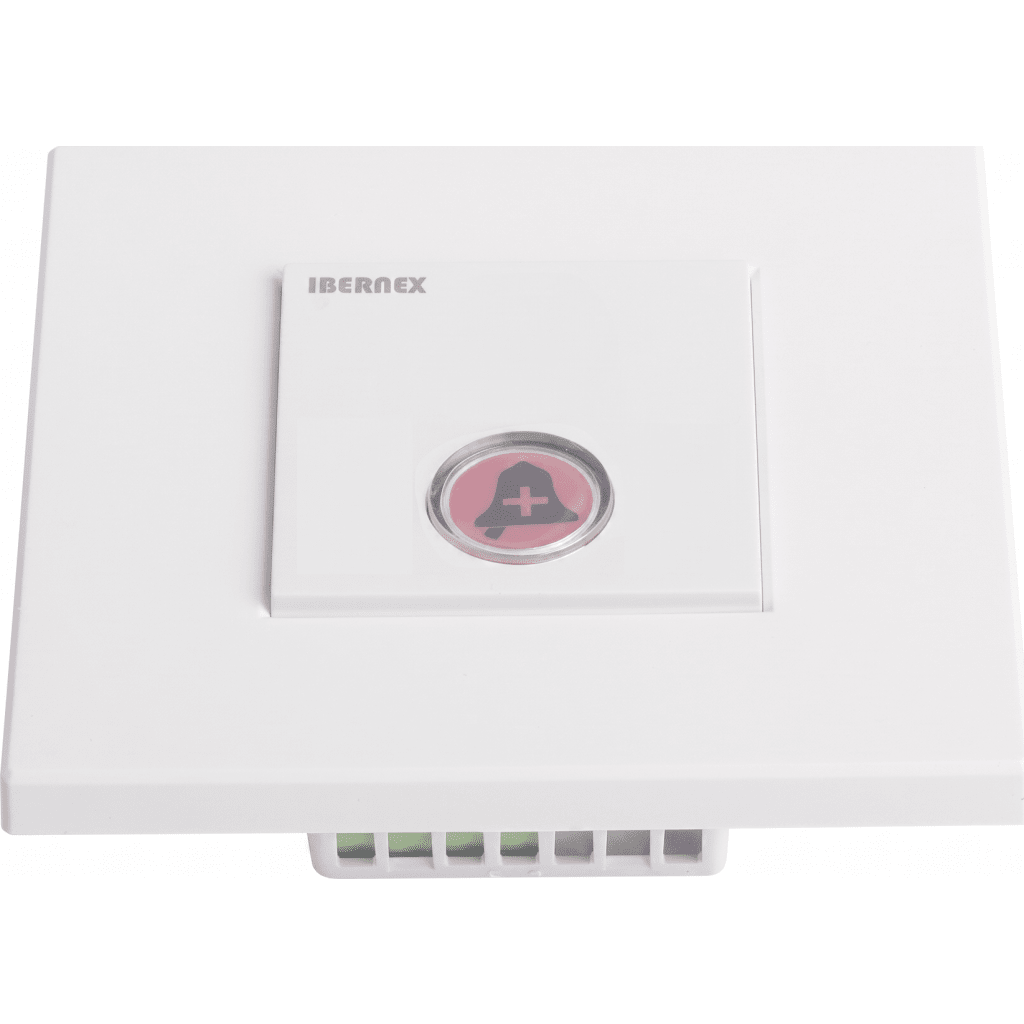

- Pulsador iluminado
- Contacto normal abierto
- Iluminación del botón mediante señal independiente
- Conexión de 12V necesaria para la iluminación
- Conector de 4 bornas para cable hasta 12AWG/2.5mm²
- Montaje en caja universal con bastidor metálico
- Compatible con marco NX9003
- Salida cableada libre de potencial
Especificaciones Técnicas
- Tipo: Botón iluminado (rojo)
- Contacto: Interruptor momentáneo normalmente abierto
- Conector: 4 bornas para cable hasta 12AWG/2.5mm²
- Iluminación: LED con alimentación 12V y señal de control
- Alimentación: Mínimo 9Vdc, Nominal 12Vdc, Máximo 15Vdc
- Consumo: 9mA con LED encendido
- Dimensiones: 44 x 44 x 46mm (sin bastidor ni marco)
Conexiones
- GND: Común del contacto y referencia de voltaje
- NA: Contacto normalmente abierto
- LED: Control de iluminación
- 12V: Alimentación para iluminación
Comparación con Otros Modelos
- Diferente de NX0190: No tiene conmutador (solo NA)
- Diferente de NX0193: Incluye iluminación
- Diferente de NX0194: No es antivandálico
- Diferente de NX0390: No es inalámbrico
