Descripción del Producto
xCaracterísticas Generales

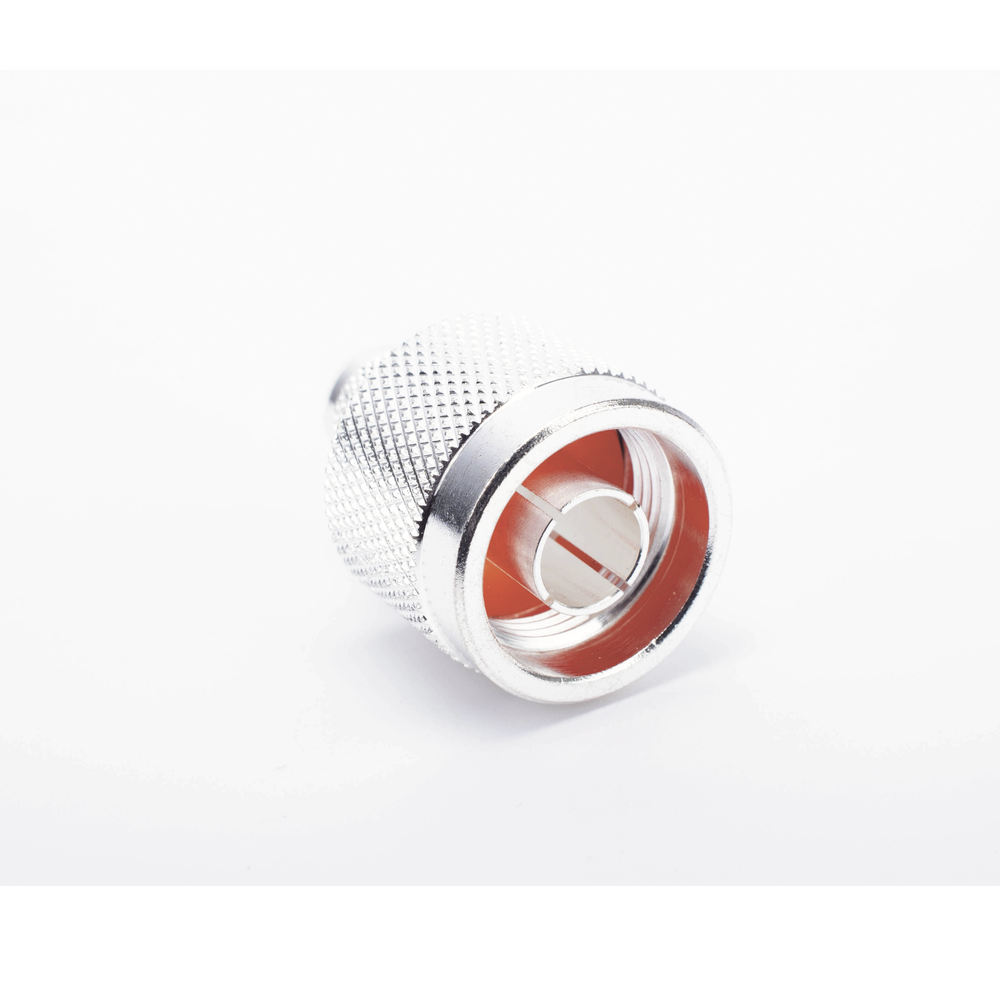

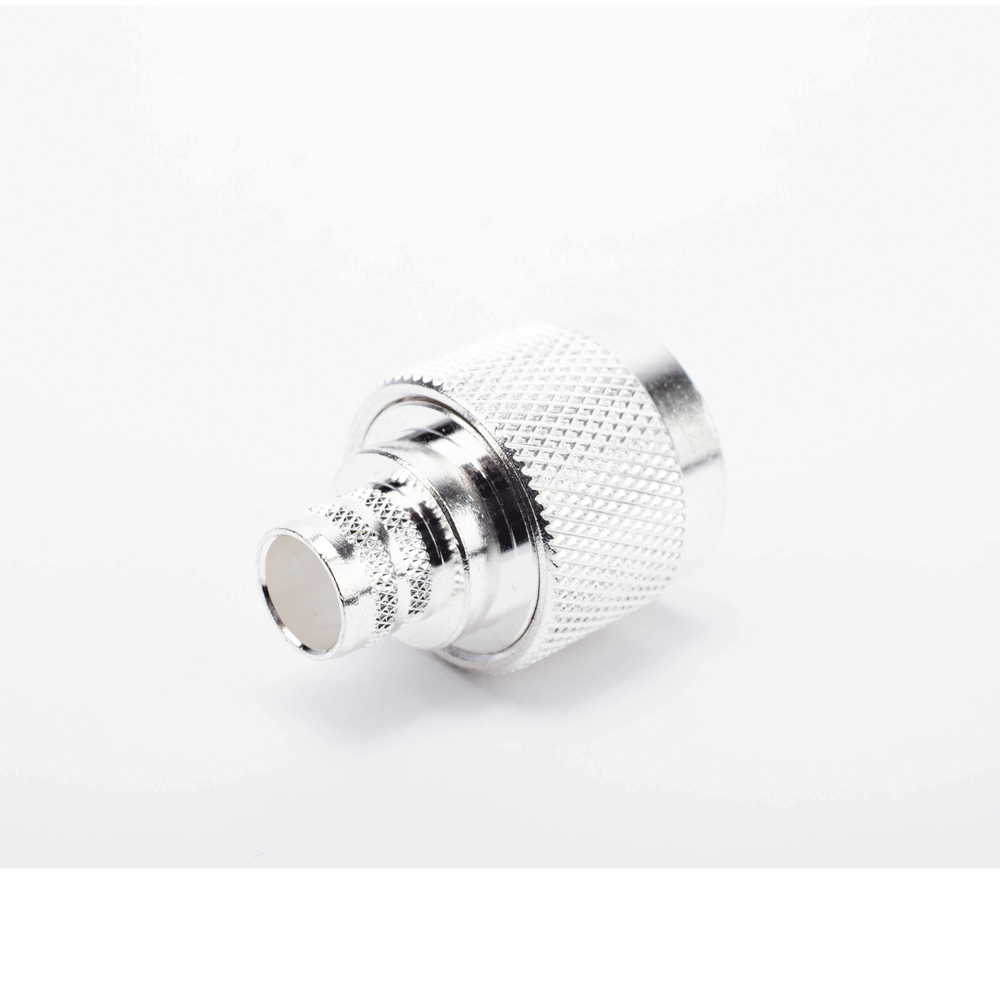

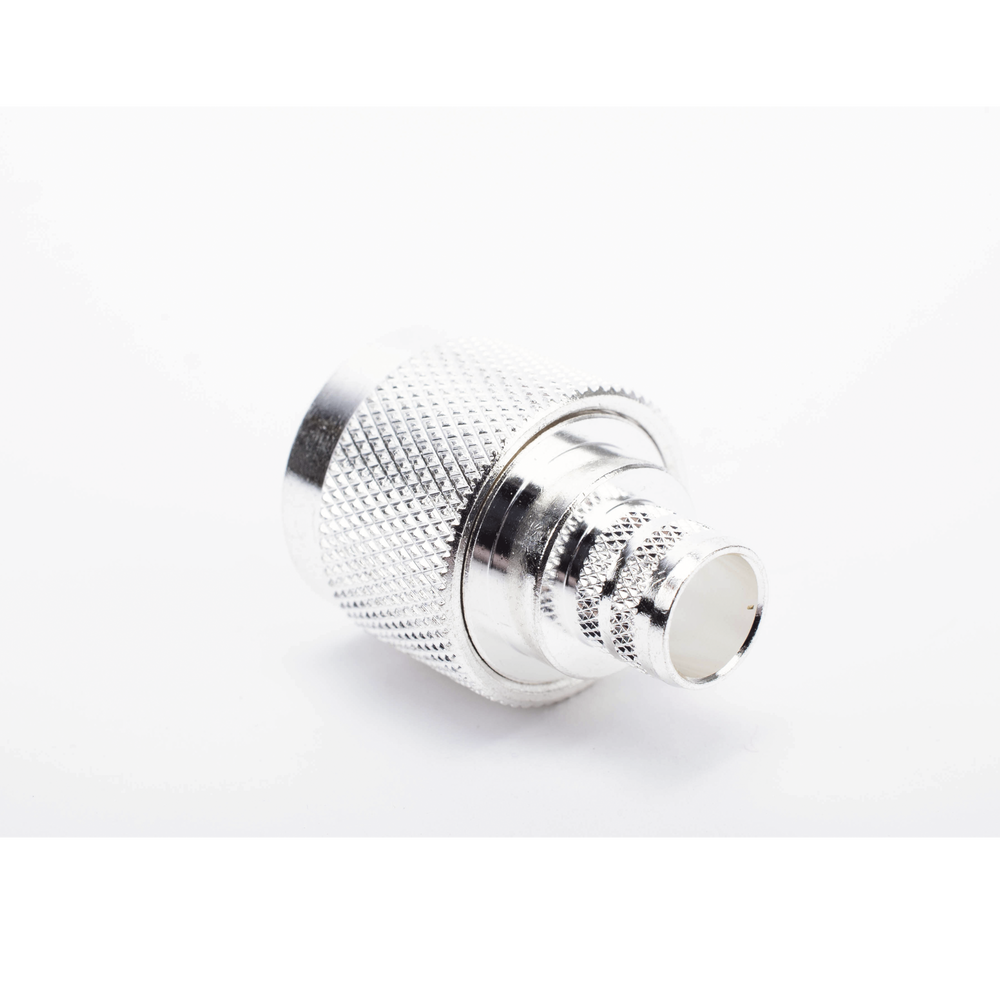

- Estilo de Conector: N Macho
- Impedancia: 50 Ω
- Grupo de Cable: F
- Material de Dieléctrico: PTFE

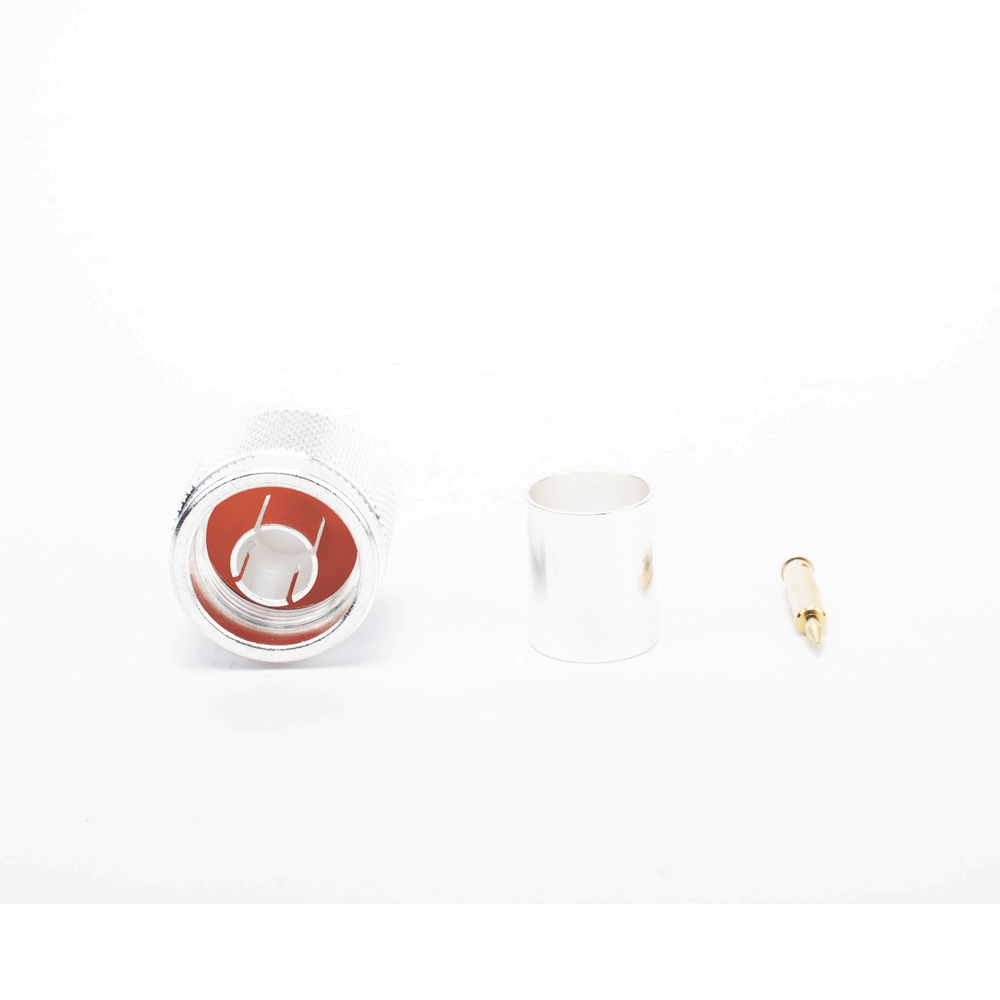

- Estilo de Conexión: Crimp
- Estructura: Plateada
- Contacto: Revestimiento de Oro
Especificaciones Eléctricas
- Tensión de Trabajo: 1,000 VRMS (dependiente del cable)
- Rango de Frecuencia: 0-11 GHz
Compatibilidad
-
Cables Compatibles:
- RG-8/U
- RG-213/U
- RG-214
-
Cables No Compatibles:
- Belden 9913, 7810A, 8214, 89880
- Times LMR-400
- Commscope CNT-400
- Viakon RG-8/U-SYS y R FLASH-1113
Especificaciones Mecánicas
- Tipo de Ajuste: Roscado 5/8 - 24
- Estándar de Interfaz: MIL-STD-348, Sección 304
- Recomendación de Herramienta: RFA-4009-205
Aplicaciones
- Sistemas de comunicación RF
- Redes de transmisión
- Instalaciones industriales
- Equipos de prueba y medición
Notas Importantes
- Diseñado para cables con conductor central AWG-11 ó 13 tipo RG-8/U (Belden 8237), RG213/U (8267), RG214 (8268)
- No utilizar en cables Belden 9913, 7810A, 8214, Times LMR-400, Commscope CNT-400 ni Viakon RG-8/U-SYS y R FLASH-1113
- Para cables con conductor sólido se requiere herramienta especial
Compatibilidad con Grupos de Cables
El conector RFN10063F está diseñado específicamente para el Grupo F de cables, incluyendo:
- Cables RG-9/U y RG-214/U
- Belden 8242, 8268
- Alpha 9214
