Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi

Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi

$ 2,366.52 MXN
$ 2,366.52 MXN
Características Requiere alimentación de 12Vcc@5A 5 salidas de relevadores 10A @ 120VCA 7A @ 240VCA 5A @ 240VCA Arnés de 20 pines hembra de 10 cm Compatible con cualquier Raspberry Pi de 40 pines Pines de relevador Relevador 1 =...
Marca: Ruiz Electronics
Modelo: RRPIR05
Disponibilidad: Agotado
Categoría: Control de Acceso
Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi

Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi

$ 2,366.52
Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi

Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi

$ 2,366.52
Descripción del Producto
Descripción del Producto
x

Características

  • Requiere alimentación de 12Vcc@5A
  • 5 salidas de relevadores
    • 10A @ 120VCA
    • 7A @ 240VCA
    • 5A @ 240VCA
  • Arnés de 20 pines hembra de 10 cm
  • Compatible con cualquier Raspberry Pi de 40 pines

Pines de relevador

  • Relevador 1 = PIN 40 = GPIO 21
  • Relevador 2 = PIN 38 = GPIO 20
  • Relevador 3 = PIN 36 = GPIO 16
  • Relevador 4 = PIN 18 = GPIO 24
  • Relevador 5 = PIN 16 = GPIO 23

Notas

  • Se recomienda utilizar la fuente de poder modelo SJ2312V5A
  • La tablilla regula el voltaje y alimenta al Raspberry con 5V@2A
Diagrama de pines GPIO

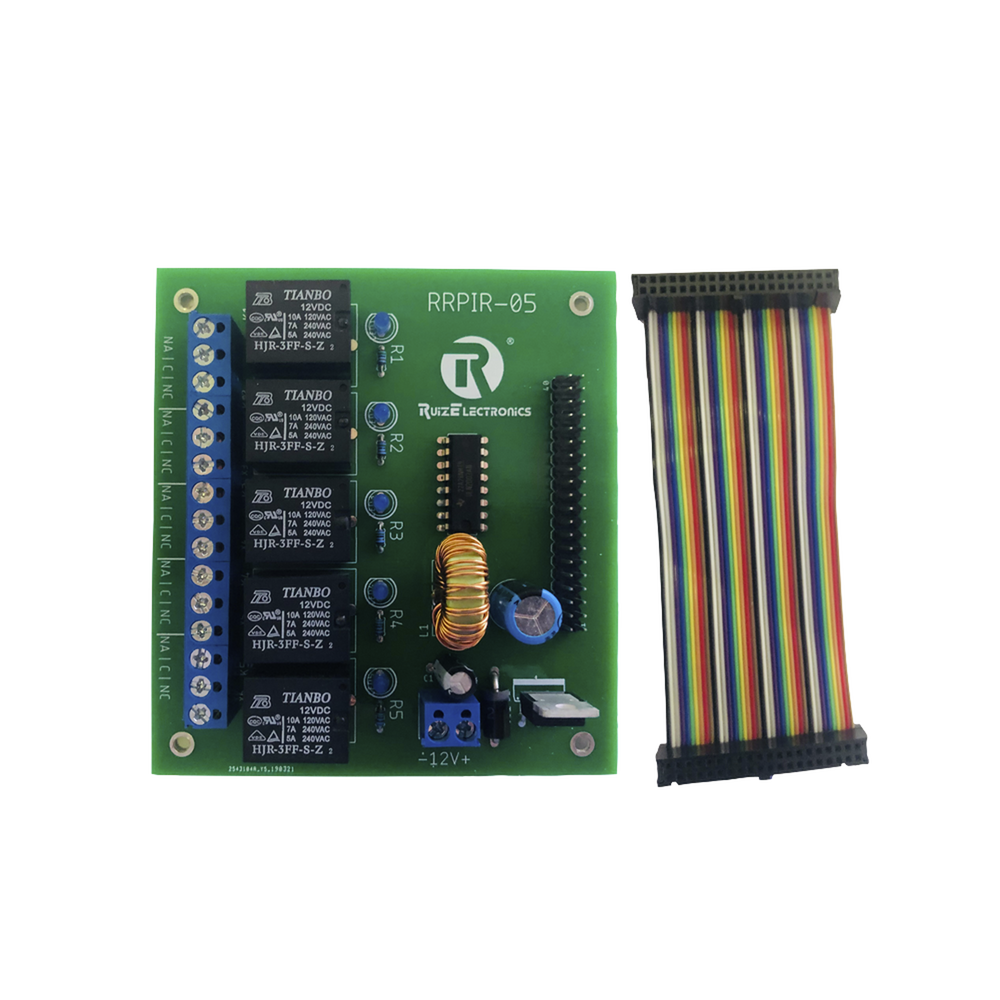

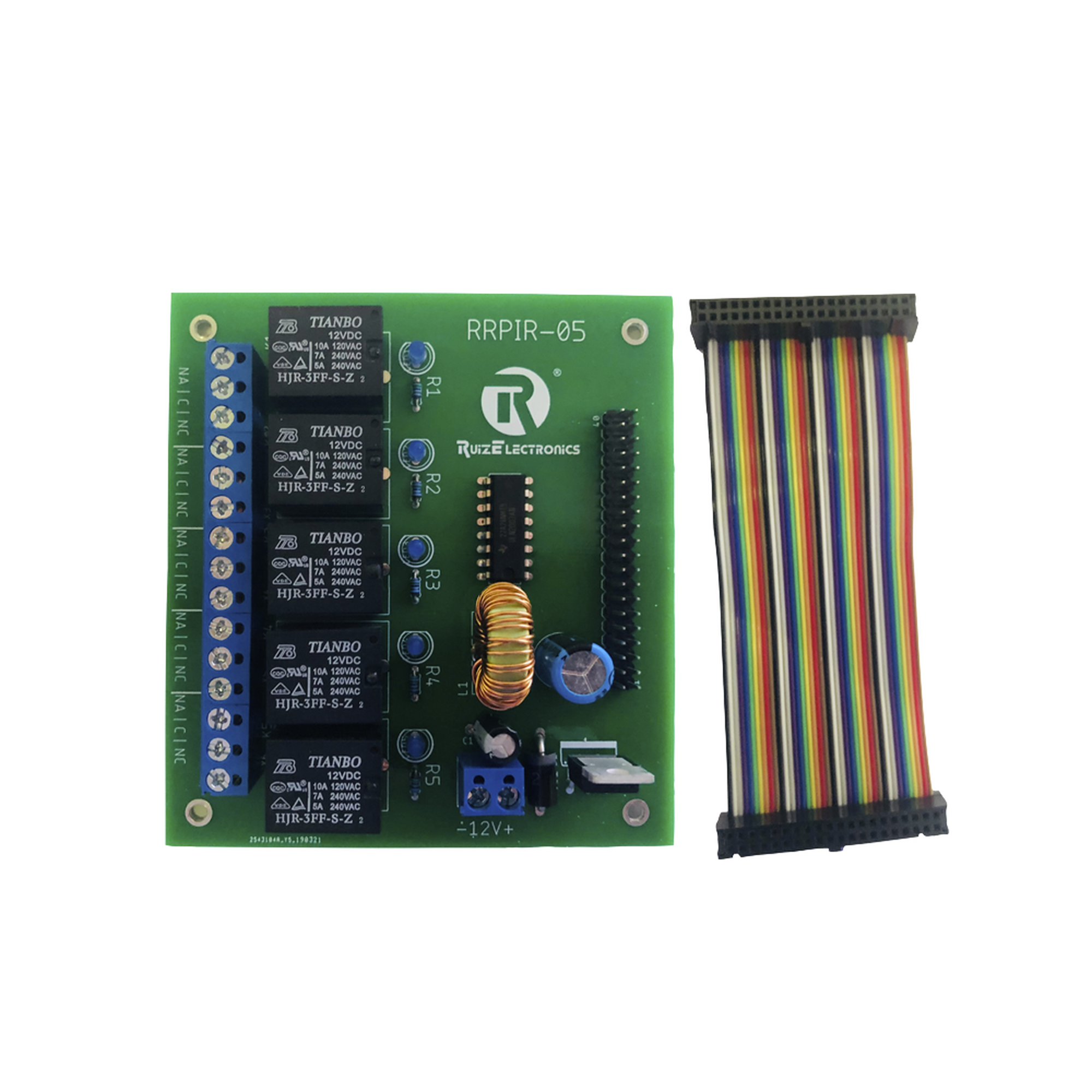

Tablilla de interfaz
Arnés de conexión
