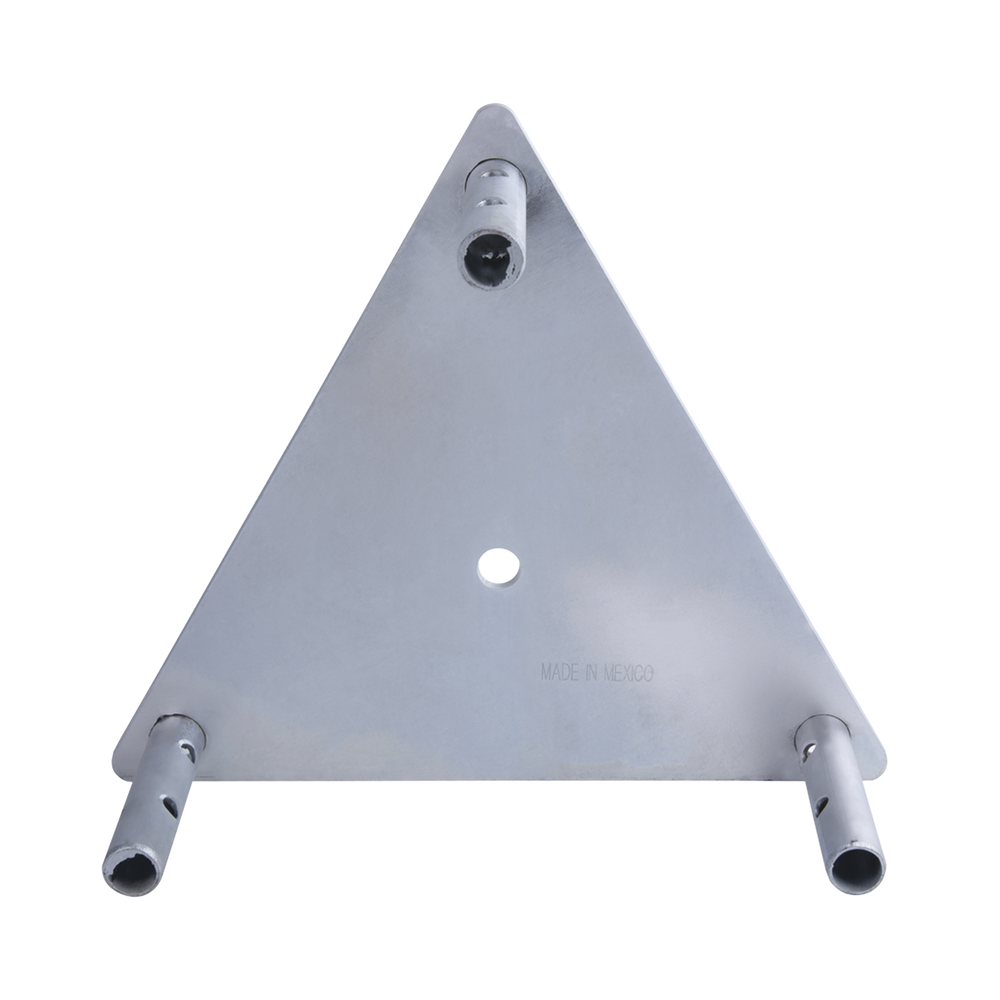

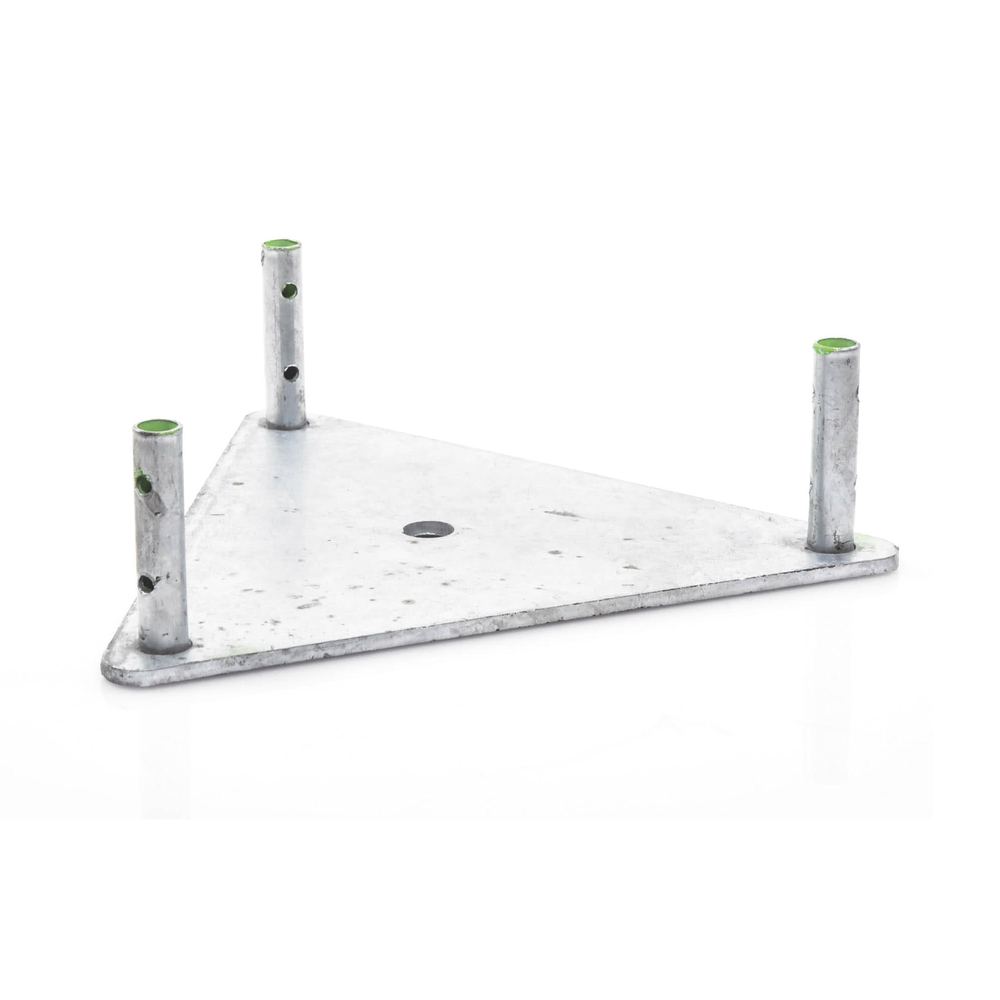

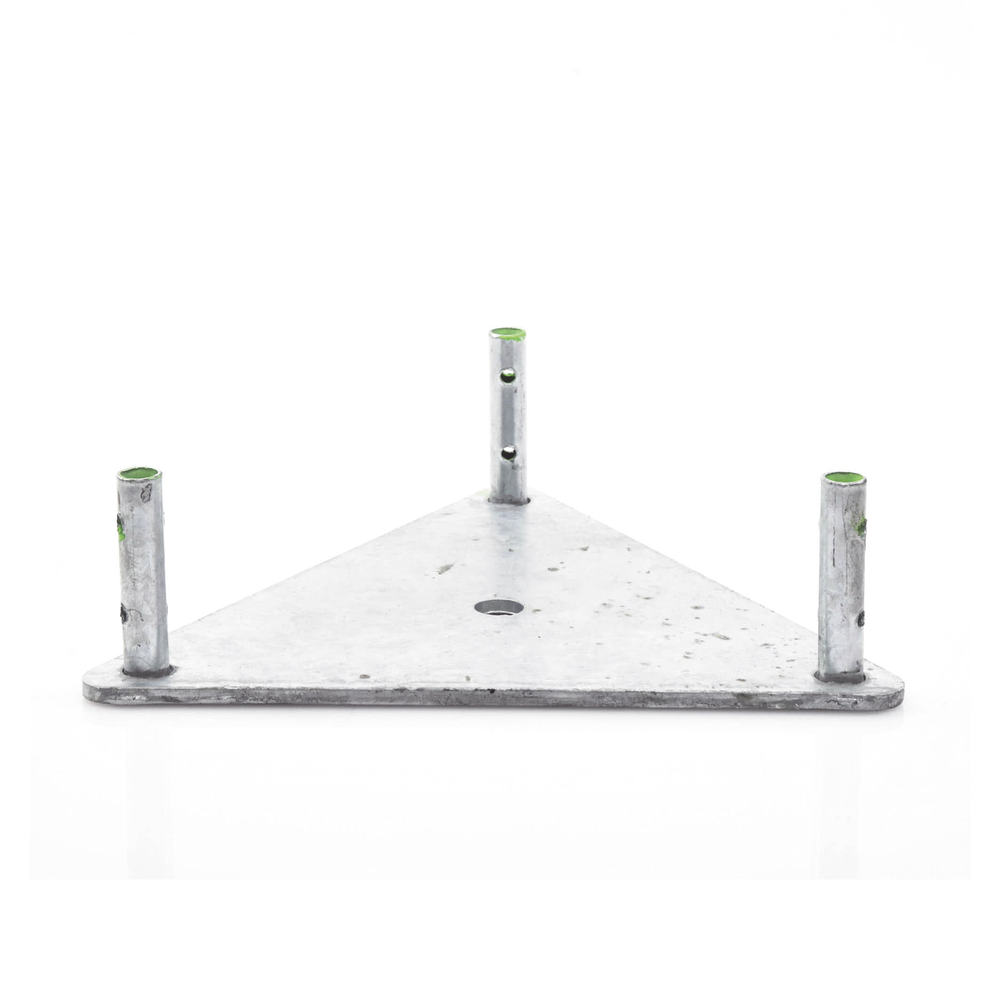

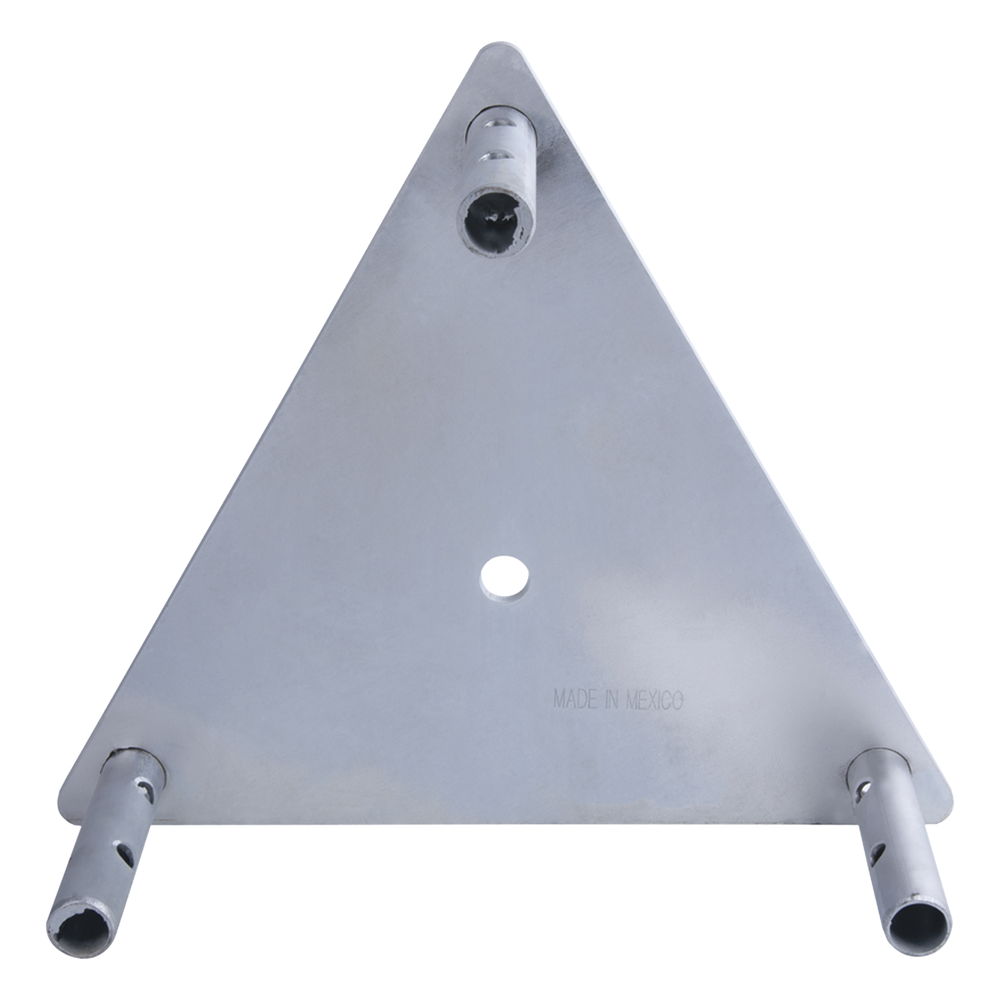

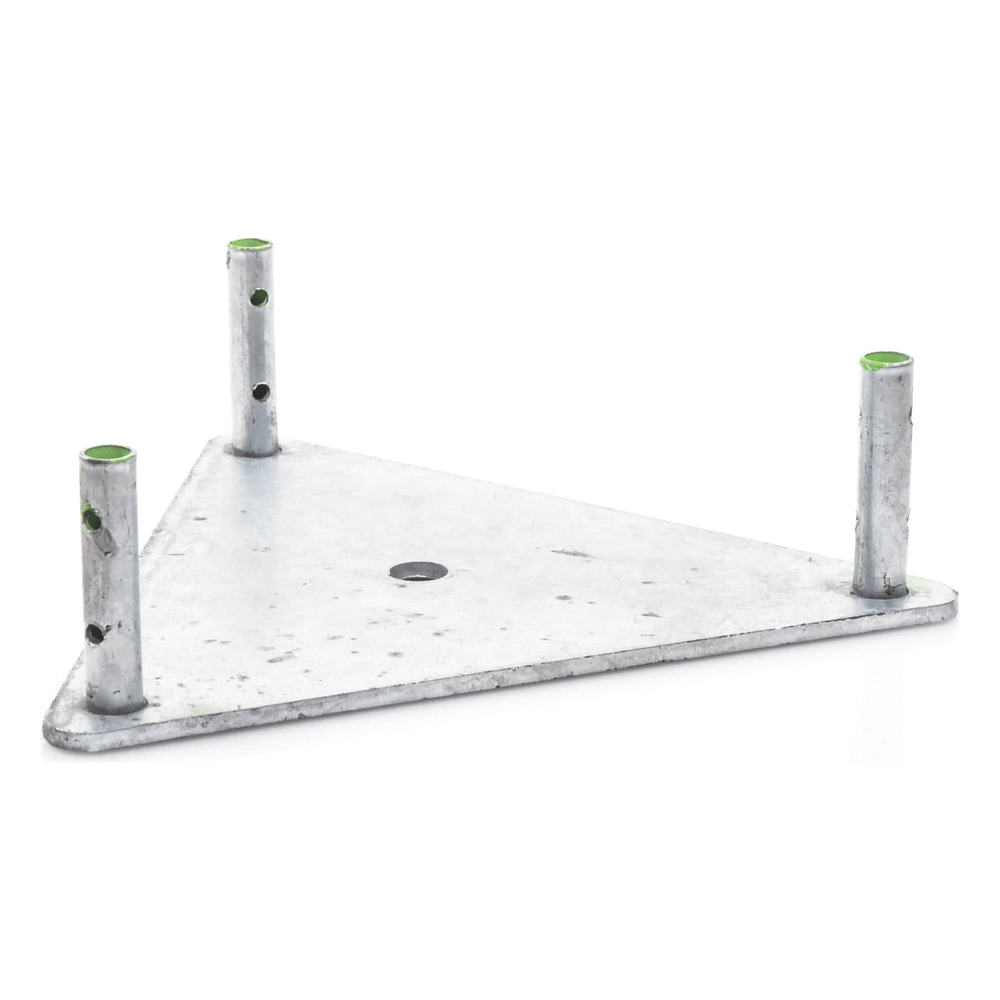

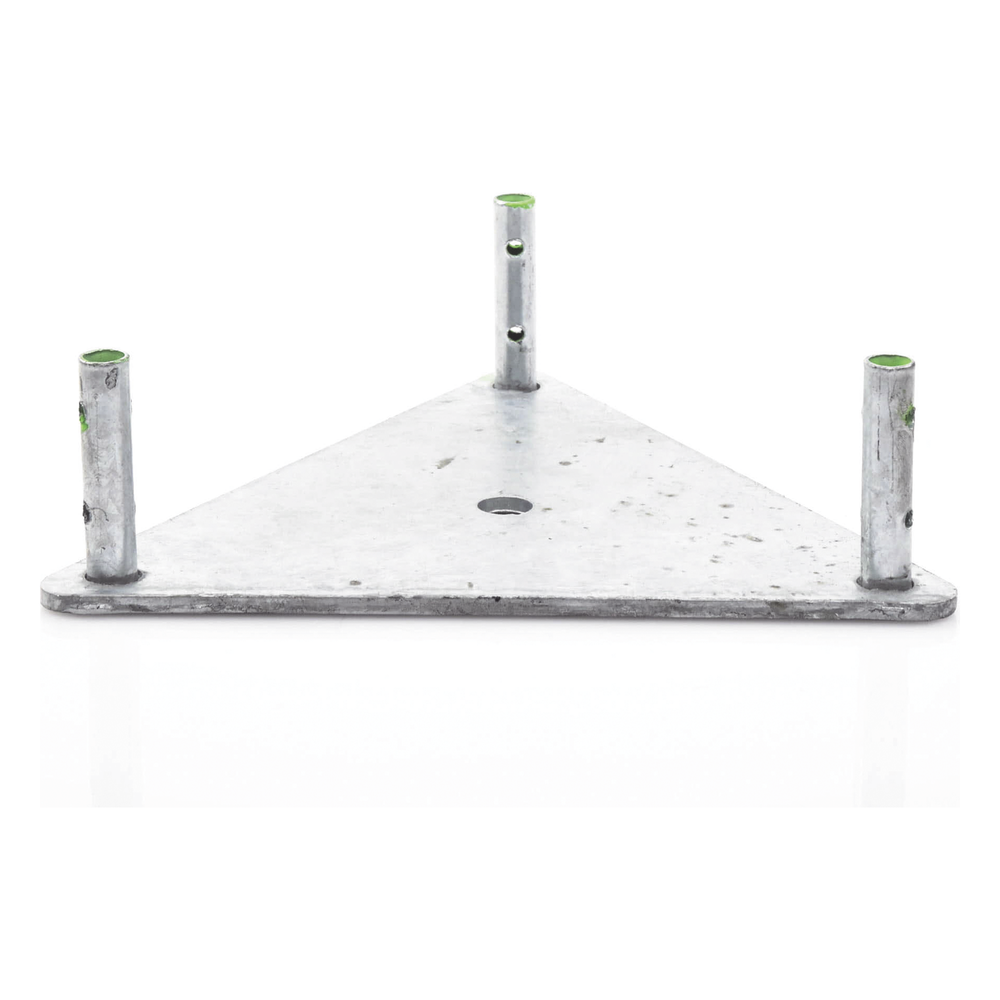

Descripción del Producto
xCaracterísticas Principales
- Placa base de acero 1/4'
- Niple de acero 3/4'
- Galvanizado por inmersión en caliente
- Certificación ISO 9000
- Diseñada para instalación en base de concreto
- Requiere asesoría técnica para instalaciones en techo
Dimensiones de Instalación
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) |
|---|---|---|---|
| 3 | 2.1 | - | 2.5 |
| 6 | 4.2 | - | 5.4 |
| 9 | 6.3 | - | 8.1 |
| 12 | 8.4 | - | 11.0 |
| 15 | 10.5 | - | 14.0 |
| 18 | 12.6 | - | 17.0 |
* Tabla parcial - Alturas desde 3 hasta 18 metros
Notas Importantes
- Las torres con estabilizador son recomendadas para instalaciones con grandes cargas de peso, gran carga superficial de antenas y fuertes corrientes de vientos
- Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
- Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según la aplicación
- La instalación debe ser realizada solo por personal experto
- Se recomienda realizar estudio de resistencia del suelo para planificar cimentación adecuada
