Descripción del Producto
xCaracterísticas Principales
- Voltaje de Entrada: 120 VCA
- Voltaje de Salida: 13.8 VCC
- Corriente Máxima: 25 A
- Corriente Continua: 23 A
- Circuito de Respaldo para Baterías: Sí
Especificaciones Técnicas
- Voltaje de Entrada: 120 VCA nominal (+6% / -10%), 60 Hz
- Corriente de Entrada: 5.3A @ 120 VCA
- Voltaje de Salida: 13.8 VCC
- Corriente de Salida Continua: 23A / 19A para carga / 4A para batería
- Rizado y Ruido: <150 mV pico a pico
- Eficiencia: 85% ±5% a carga máxima
- Temperatura de Operación: 0°C a 40°C
- Dimensiones: 185 x 240.5 x 61 mm / 7.28 x 9.47 x 2.40 pulgadas
- Peso: 1.6 kg / 3.4 lb
Protecciones
- Protección contra cortocircuito
- Protección contra sobrecarga
- Protección contra sobre-voltaje
- Protección contra sobretemperatura
- Protección térmica con apagado automático y reinicio

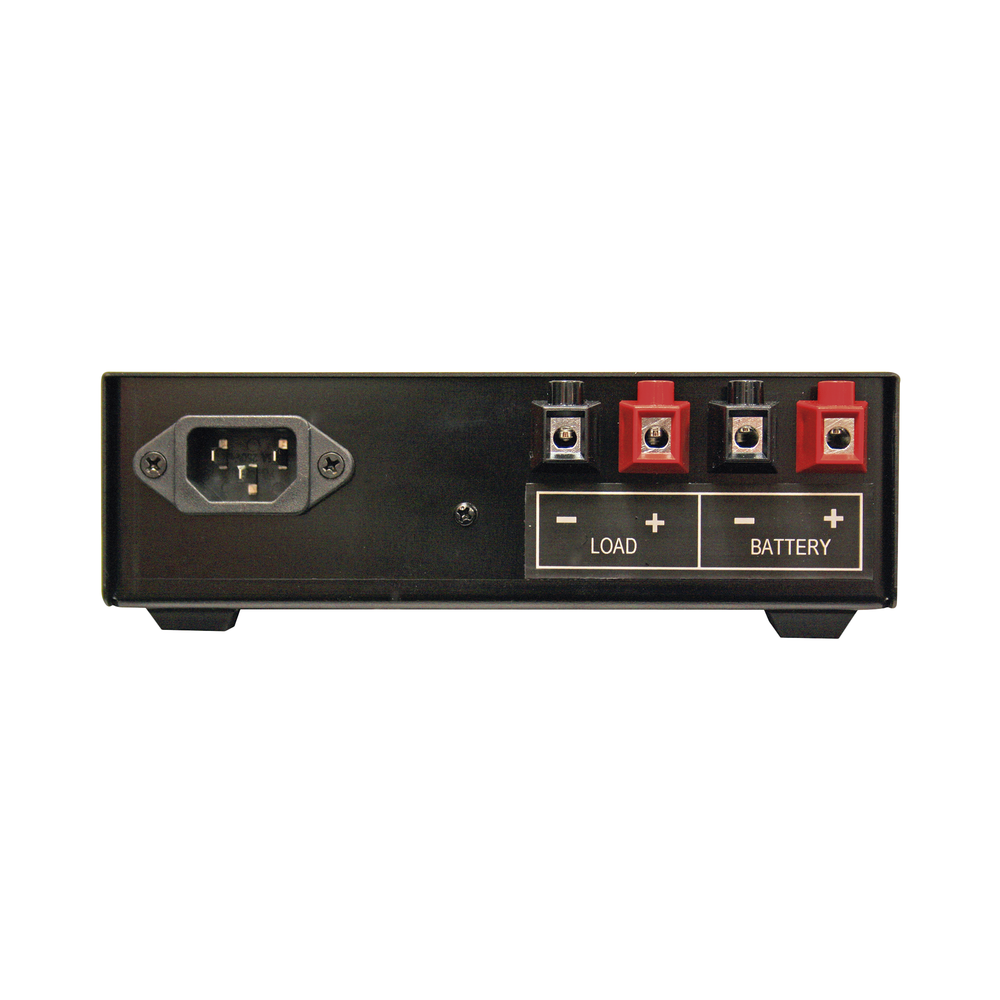

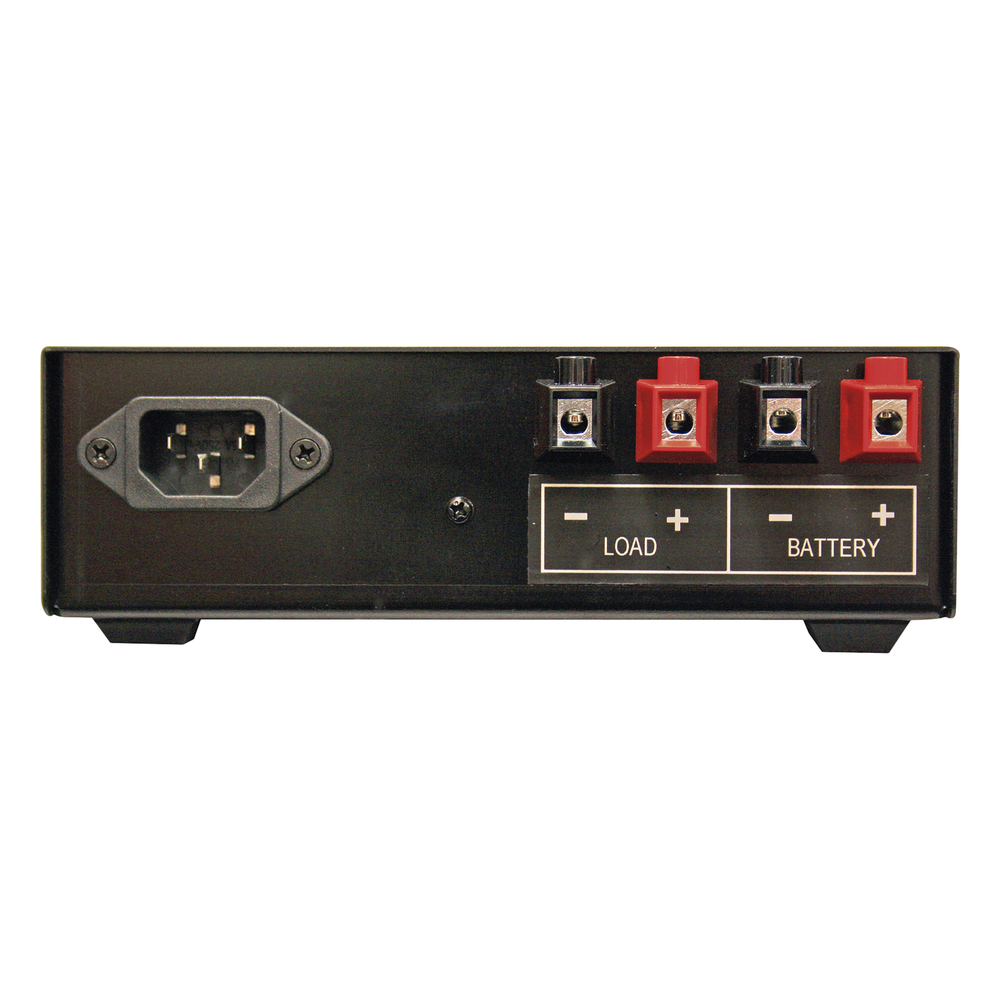

Conectores y Terminales
- Conector de entrada AC: IEC 320-C14
- Cable de alimentación con conector IEC 320-C13 y enchufe NEMA5-15P
- Conector de salida DC: Terminal con orificio tubular de 5mm
- Tornillo de fijación: #10, 24 TPI, 5/16' de largo
- Calibre mínimo recomendado: AWG #10
- Cables de batería con capacidad de 40A (1.25 veces la corriente máxima de 25A)
Certificaciones
- UL Listed como 'Fuente de alimentación para equipos de tecnología de información' (UL Standard ANSI/UL-60950-1) para USA
- CSA Standard C22.2 No. 60950-1 para Canadá
- Cumple con FCC Part 15(B), Clase B para límites de interferencia electromagnética (EMI)
Batería Externa
- Voltaje: 12V
- Capacidad recomendada: 40Ah a 100Ah
- Tipo: Batería de ácido-plomo
- No incluida
Fusibles
- Fusible interno en lado AC: 5 mm x 20 mm, vidrio, 250V, 6.3A, tipo de retardo temporal
- Fusible externo en lado DC: 32V, 25A, tipo rápido
- Fusible ubicado en serie con el terminal positivo de la batería y el terminal de salida marcado 'Battery +'
- Fusible debe estar ubicado a no más de 7' del terminal positivo de la batería
Diseño y Tecnología
- Tecnología de conmutación avanzada
- Fuente de alimentación continua (DC UPS) en conjunto con batería externa
- Alta eficiencia, compacto y portátil
- Refrigeración mediante ventilador controlado por temperatura
- Ventilador se activa cuando la temperatura interna ≥ 70°C (158°F)
