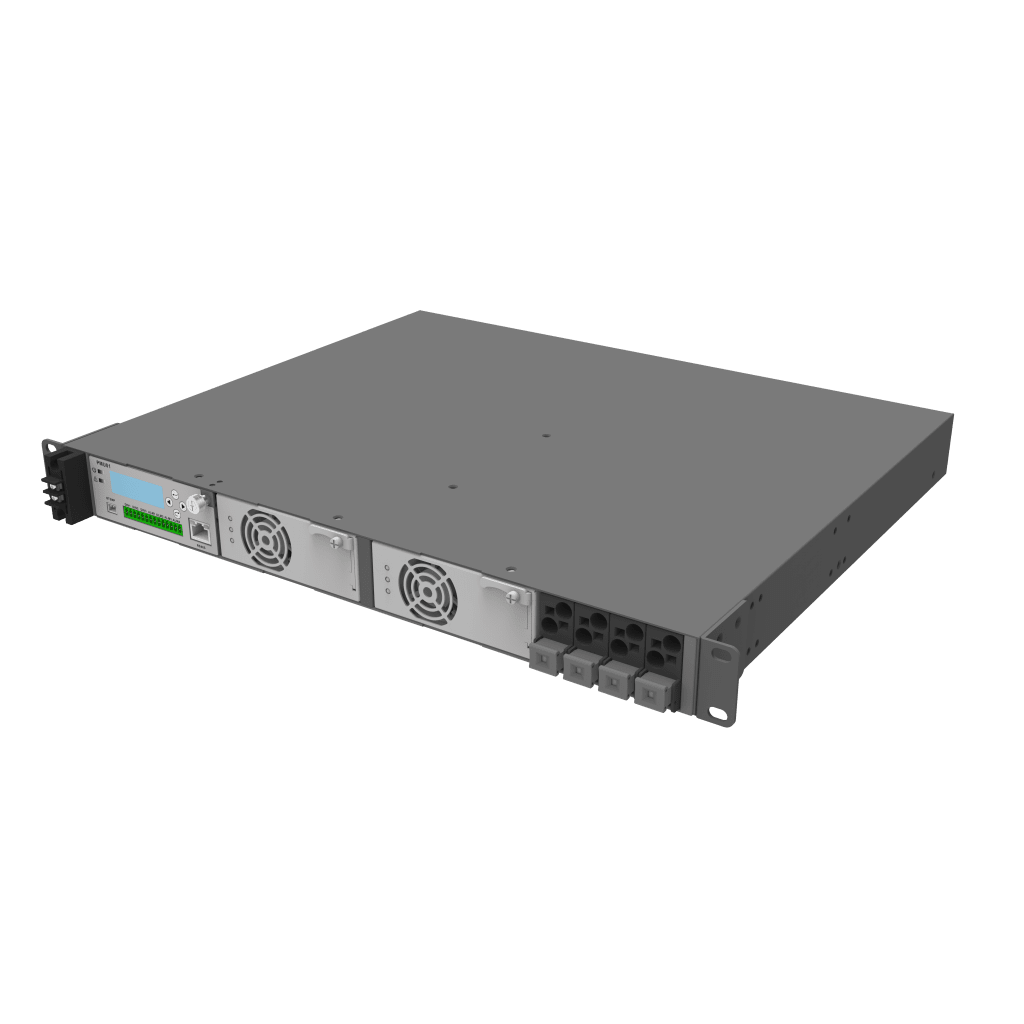

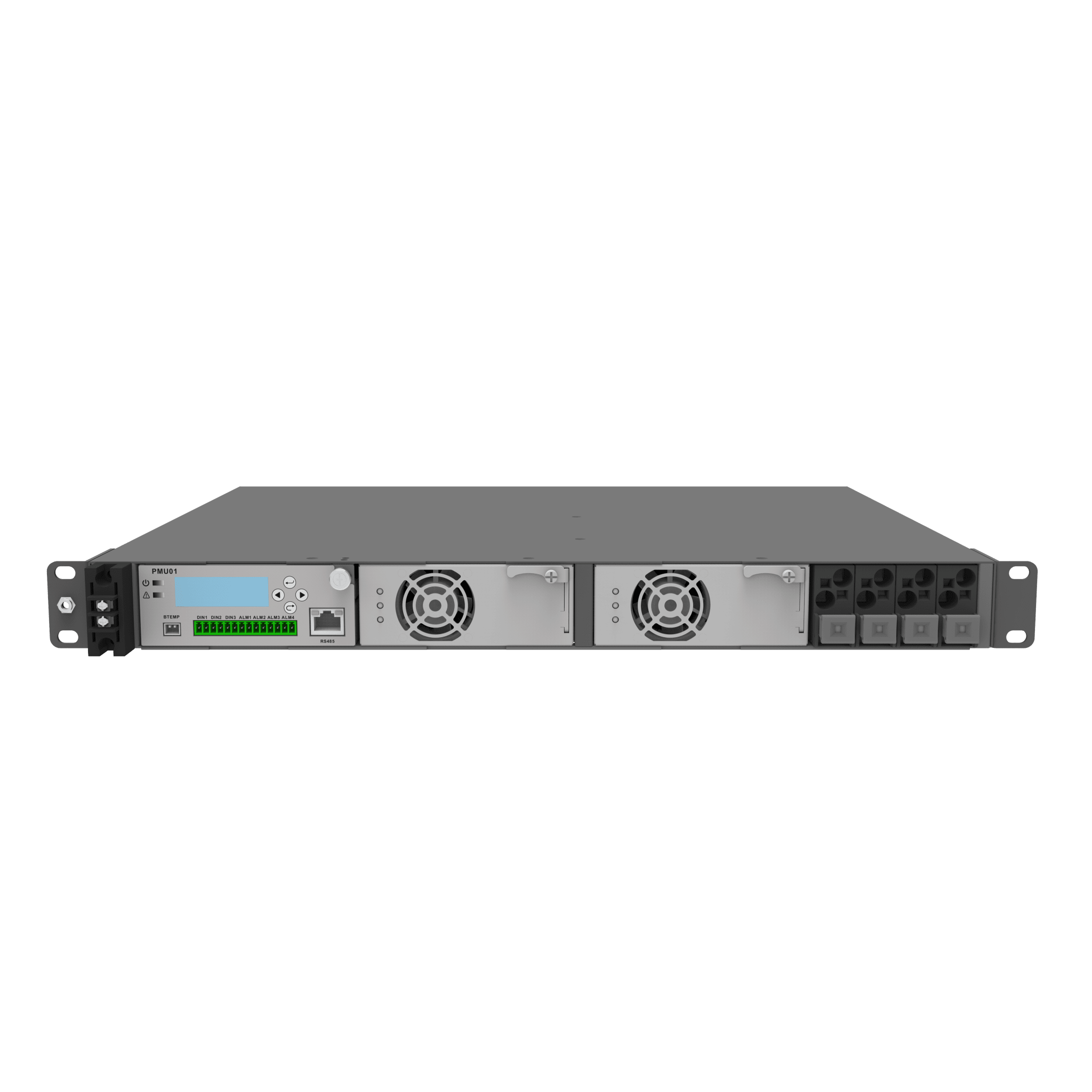

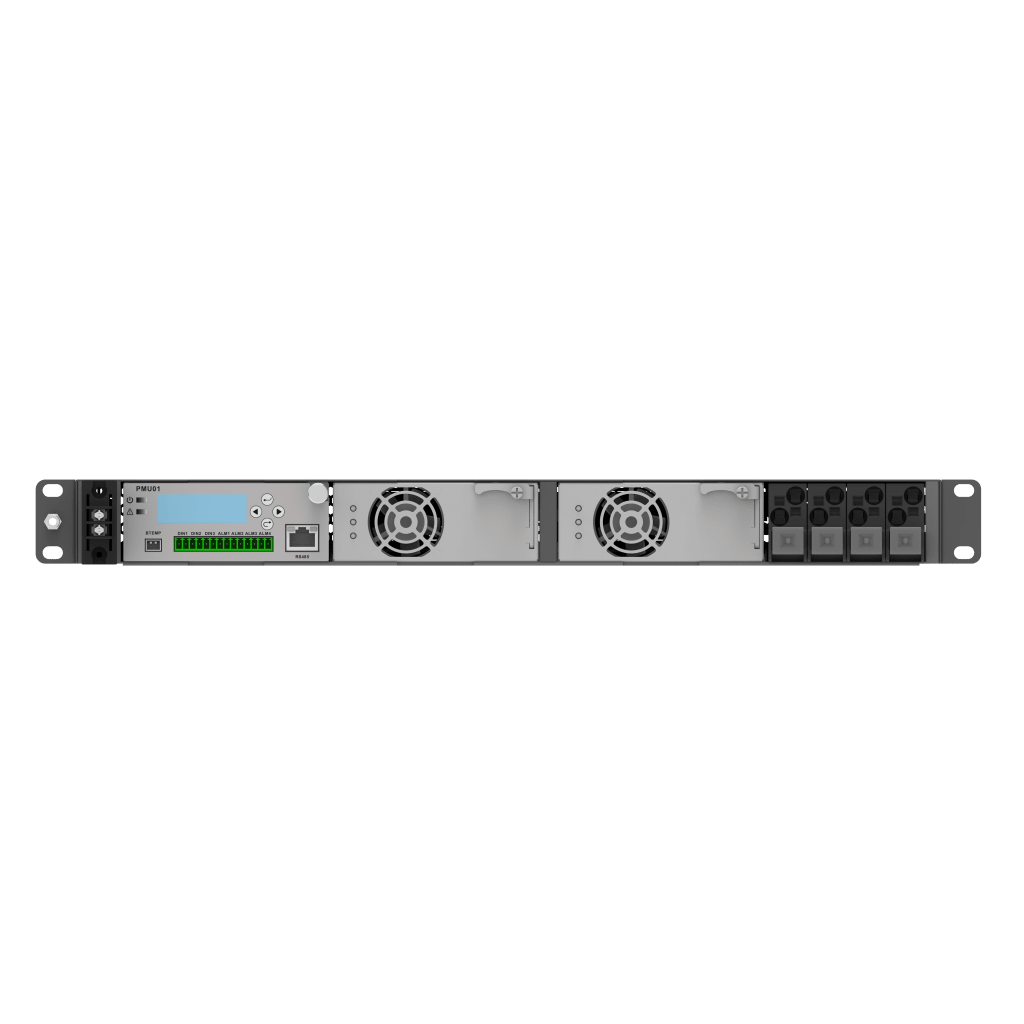

Rectificador Modular -48VDC de 3200W con Redundancia y Gestión Remota para OLTs Modulares

• Tensión nominal de entrada: 100-240VAC (monofásica)
• Tensión máxima de entrada: 300VAC
• Rango de frecuencia: 45-65Hz
• Corriente máxima de entrada: 30A
• Eficiencia: ≥95% @ plena carga
• Tensión nominal de salida: -53.5Vdc
• Rango de tensión de salida: -42 a -58Vdc
• Corriente máxima de salida: 50A @ 100-175VAC / 60A @ 176-240VAC
• Potencia máxima de salida: 2000W (defecto) / 3200W (configurable)
• Ripple de salida: <200mV
• Tiempo de arranque: <10s
• Balance de carga: ±5%
• Interfaces de salida: 3 salidas de carga (interruptor 32A c/u) + 1 entrada de batería (interruptor 63A)

*Notas: De 100 a 175VAC opera con reducción de carga; de 176 a 240VAC a plena carga. La potencia de 3200W requiere cable de alimentación AC adecuado y configuración vía LCD.

• Protección sobretemperatura: Módulo rectificador a 75°C
• Protección sobretensión de entrada: 300VAC
• Protección subtensión de entrada: 80VAC
• Protección sobretensión de salida: -59.5Vdc
• Protección cortocircuito: Protección en módulo rectificador + interruptores termomagnéticos
• Módulo de monitoreo: PMU01 (48Vdc nominal&comma; 40-60Vdc rango)
• Corriente estática PMU01: <80mA (bajo condiciones de batería desconectada)
• Interfaz de sensor: 1 entrada para sensor de temperatura de batería (NTC 3950 10K)
• Contactos secos: 3×DIN + 4×ALARM
• Comunicación Southbound: CAN (comunicación con módulos rectificadores)
• Comunicación Northbound: RS485 / Puerto de consola (actualización IAP y salida de información del sistema)
• Pantalla LCD: 128×32 monocromática
• Botones: 4 (Izquierda&comma; Derecha&comma; Confirmar/Arriba&comma; Retroceder/Abajo)
• Indicadores LED PMU01: Sistema (verde) y Alarma (rojo)
• Indicadores LED módulo rectificador: Trabajo (verde)&comma; Advertencia (amarillo)&comma; Alarma (rojo)

*Notas: El LED rojo del módulo rectificador cubre fallos de EEPROM&comma; alarmas de tensión E/S&comma; sobretemperatura ambiente&comma; sobre/subtemperatura PFC y DC-DC&comma; fallo de comunicación CAN y desconexión por sobretensión AC. El LED rojo del panel de control cubre alarmas de sistema&comma; batería&comma; carga y externas.

• Formato: 1U para rack 19 pulgadas
• Temperatura de operación: -30°C a 55°C
• Plena carga: 30°C a 50°C (reducción de carga de 50°C a 55°C)
• Temperatura de operación de pantalla: -20°C a 55°C
• Temperatura de almacenamiento: -40°C a 70°C
• Humedad de operación: 5-95% (sin condensación)
• Altitud máxima: <2000 m (reducción de carga por encima de 2000 m)
• Refrigeración: Aire forzado con ventiladores integrados
• Módulos rectificadores: 2 ranuras (modelo SR4850M&comma; entrada 90-300VAC&comma; salida 42-58VDC)
• Interfaz de gestión de módulos: CAN

• Chasis VP4860-A1B1 completo con salidas de carga y entrada de batería
• Panel de control PMU01 (requerido&comma; incluido)
• Mínimo 1 módulo rectificador SR4850M (incluido&comma; ampliable a 2)
• Interruptores termomagnéticos: 3×32A (carga) + 1×63A (batería)

• VP4860-A1B1: Fuente de alimentación AC-DC embebida 1U (equipo completo)
• SR4850M: Módulo rectificador de potencia (mín. 1&comma; máx. 2&comma; opcional adicional)
• PMU01: Panel de control con LCD (requerido&comma; incluido con el equipo)
